摩托车用深沟球滚动轴承结构

　　这套滚动轴承结构在摩托车行走系统、动力传动系统里都有大量适配场景，日常装车时既可以布置在前轮轮毂轴心位置，承担整车行驶过程中径向承载，也可以适配在变速箱输出轴、曲轴支承位，同时承受齿轮啮合带来的径向载荷与少量轴向窜动力。实际运维拆解中这类轴承是摩托车底盘和传动部分最常见的易损回转零件，建模时首先要把内外圈的同轴度约束放在首位，所有滚道的圆弧曲率必须和滚动体的球面曲率做匹配校验，避免出现滚道点蚀、滚动体卡滞的早期失效问题。

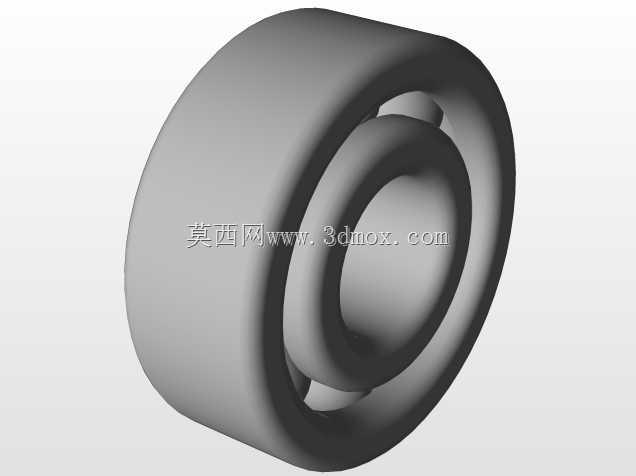

　　从结构组成来看，整套零件包含外圈、内圈、多颗球形滚动体，常规量产版本还会配套冲压保持架把每颗钢球均匀分隔开，避免滚动体之间直接接触摩擦，运转时相邻钢球不会发生互相挤压剐蹭，能大幅降低运转温升。建模过程中先完成内外圈的基础回转体绘制：外圈外圆柱面是和轮毂轴承孔过盈配合的安装基准，内圈内孔是和轮轴或者传动轴过盈配合的定位面，两个配合面的圆柱度公差在实际加工中通常控制在IT6级，压装时要采用专用套筒均匀施力，不能直接敲击滚道部位，否则会造成滚道变形，装车后很快出现异响松旷。

　　设计选型时首先要核对安装边界尺寸，轴承的外径、内径、宽度三个核心参数必须和轮毂座孔、轴颈的预留尺寸完全匹配，轴向预留的游隙要结合摩托车行驶时的温升变化设定，常温下的径向游隙通常选普通组级别，长时间高速运转后内圈受热膨胀量大于外圈，预留游隙可以避免轴承出现抱死情况。滚道的圆弧半径设计要略大于钢球半径，接触角在纯径向承载工况下接近零，当车辆过弯产生侧向轴向力时，接触角会自动小幅增大，可同时承载双向的轴向冲击，这也是深沟球轴承在摩托车型号上广泛使用的核心原因。

　　实际工况里摩托车经常会经过颠簸路面，轴承会承受持续的冲击载荷，建模时可以在内外圈的挡边位置做小尺寸的倒角处理，既可以避免压装时锋利边缘刮伤配合面，也能存储少量润滑脂。密封结构的选配也分两种场景：开放式轴承需要在轮毂腔体内填充足量锂基润滑脂，定期保养时拆洗重新注脂；带双面橡胶密封的免维护轴承，出厂时已经预填高温润滑脂，密封唇口贴合内圈外圈的密封槽，能阻挡路面泥水、沙尘进入滚道内部，在越野摩托车的前轮位置使用率更高。

　　装配逻辑上，压装外圈时施力点只能作用在外圈端面，压装内圈时施力点只能作用在内圈端面，绝对不能通过滚动体传递压装力，否则会在滚道表面压出凹痕，运转时产生周期性振动。三维建模阶段完成所有零件装配后，可以做简单的干涉检查：转动内圈时每颗钢球都能在滚道内自由滚动，保持架的兜孔和钢球之间留有均匀间隙，没有卡滞摩擦的情况。从失效反向推导设计细节：如果日常使用中出现轴承异响，多数情况是密封失效后沙尘进入滚道，造成滚道表面磨损，游隙变大，轮轴转动时出现径向跳动；如果是长期高速重载后出现抱死，大多是润滑脂耗尽后滚道和钢球干摩擦，温度急剧升高导致金属热熔粘连。

　　这套结构的建模思路完全贴合实际加工装配逻辑，所有配合面、滚道、滚动体的几何关系都还原了量产轴承的真实结构，既可以用于机床CA6140教学演示里的回转支承类零件案例，也能直接作为摩托车整车设计时轮毂支承、传动支承的选型参考，核对安装尺寸时可以直接调取模型的外圆、内孔、宽度参数，和整车设计的座孔、轴颈尺寸做匹配校验，省去重新测绘标准件的重复工作量。
