手动桶泵轴转套筒适配耦合接头

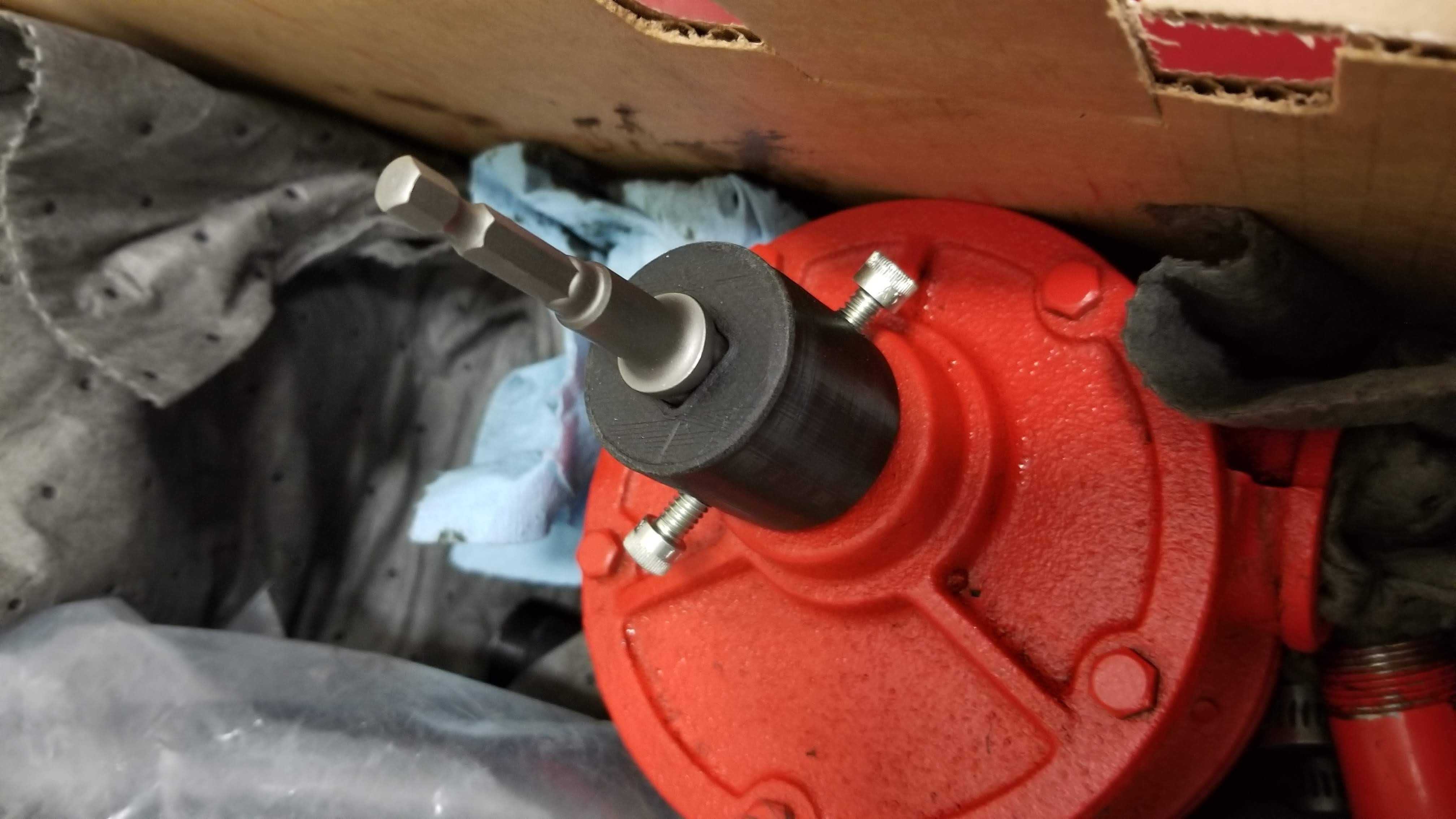

　　该耦合接头主要面向手动曲柄桶泵与标准套筒工具之间的动力转接场景，常见于车间油料分发、桶装流体抽取、维修现场临时取油以及小型泵送装置改造。原始手泵的输出轴端并不能直接与1/2英寸套筒驱动端配合，若采用临时夹持或多件拼凑方式，作业时容易出现打滑、偏摆和扭矩传递不稳定的问题。该结构将泵轴输入侧与套筒输出侧整合在一个圆柱状转接体内，使手摇动力能够通过内部异形孔传递到外接钻夹头或套筒工具，再带动相应作业件完成转动。

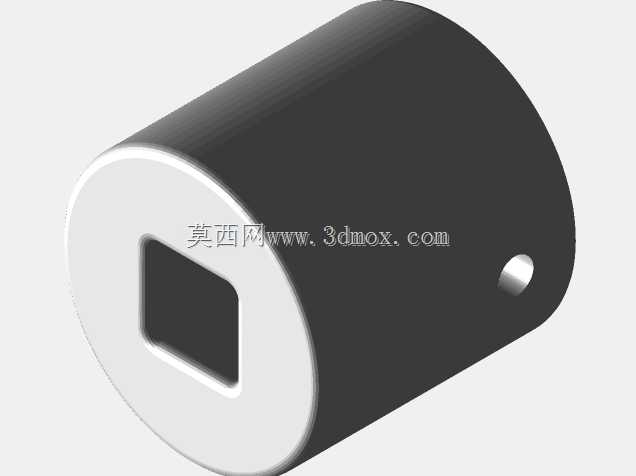

　　从功能布置上看，接头一端设置方形内孔，用于容纳手泵曲柄轴的方头；外圆主体采用较厚实的圆筒结构，以承受手摇输入时产生的扭转载荷。方孔与外圆之间保留均匀壁厚，既避免局部薄弱，也控制了零件整体体积。另一端则按1/2英寸套筒适配器的驱动关系进行衔接，使常见手动套筒、延长杆或钻夹头能够接入。筒体侧面加工有径向螺纹孔，用于安装1/4"-20紧定螺钉。螺钉旋入后压靠在泵轴或插入件表面，可限制轴向窜动，并在交变转动过程中降低连接件松脱风险。

　　设计这类转接件时，首先要确认手泵轴端的截面形状、插入深度和旋转中心。方孔尺寸不能只按名义值绘制，需要考虑实际铸件轴头的公差、涂装层以及轻微磕碰造成的尺寸偏差；若配合过紧，现场装配困难，过松则会在承载时产生冲击噪声并加速棱角磨损。较合理的做法是让方孔承担主要扭矩传递，紧定螺钉只承担锁止和防脱作用，而不是让螺钉单独承受全部剪切力。这样即使操作人员快速摇转曲柄，载荷也主要由方形接触面传递，螺钉受力更温和。

　　外圆直径的确定需要兼顾强度和工具空间。接头在使用时通常靠近泵体或桶口，若外径过大，可能与桶盖、支架或操作者手部发生干涉；若壁厚过薄，方孔角部又会成为应力集中区域。模型中圆筒外形简洁，端部保留较宽环形端面，可提高方孔周围的支承刚度。侧孔位置应避开方孔角部的高应力区，同时保证螺钉能够压到轴面的有效位置。螺纹孔周边需要留出足够的拧螺钉空间，使标准内六角螺钉或紧定螺钉可以直接安装，不必拆卸整个接头。

　　安装边界方面，轴向插入深度要同时满足两个条件：泵轴进入方孔后不能顶死到封闭区域，外接套筒或钻夹头接入后也要有可靠的啮合长度。接头端面与泵体之间宜保留少量间隙，避免转动时摩擦。侧面螺钉轴线应尽量垂直于被压紧轴面，若压在平面区域，锁紧效果优于压在圆角或棱边上。对于经常拆装的使用场景，可在螺钉端部设置耐磨损顶接点，或在轴面加工浅定位凹坑，使螺钉重复定位更稳定。

　　从制造角度看，该零件适合采用棒料加工、铸铁或粉末冶金等方式成型。外形回转面可通过车削完成，方孔可采用插削、拉削或铣削加工，侧向螺纹孔通过钻孔攻丝获得。若选用铸铁材料，应关注方孔棱角的铸造圆角和加工余量；若采用钢制件，则可通过热处理提高接触面耐磨性。三维建模时，方孔角部、螺纹底孔与主孔交汇区、端面过渡处都应保留真实几何关系，便于后续进行干涉检查和出图加工。整体结构没有复杂曲面，核心在于配合尺寸、扭矩路径和锁紧位置的合理安排。
