CA6140车床法兰联轴器传动连接结构

　　这套法兰联轴器结构主要服务于CA6140普通卧式车床的主轴箱与进给传动链之间的刚性轴系连接场景，在普通车床的传动布局里，电机输出转矩经过带轮减速、主轴箱齿轮变速之后，部分需要将旋转动力传递给挂轮架、进给箱或者丝杠光杠的传动节点，就会采用这类凸缘法兰式联轴器来完成两根同轴轴段的刚性对接，相比弹性柱销联轴器，法兰联轴器在重载、低速、传动精度要求稳定的车床主传动与进给传动衔接位置，能够保证两轴之间的同轴度偏差控制在极小范围，避免传动过程中出现回转间隙累积、转矩传递损耗过大的问题。

　　从实际设备用途来看，CA6140作为国内机械加工车间保有量最高的普通卧式车床，其传动系统里多处轴段对接都需要刚性联轴器来承载：比如主轴箱输出轴到挂轮输入轴的连接、溜板箱光杠的分段轴对接、进给箱到丝杠的动力传递节点，这类位置的工作特点是长期承受交变切削转矩，车削外圆、端面、螺纹工序中，切削力的波动会直接作用在联轴器连接面上，法兰式结构依靠两个对接法兰盘的端面止口配合，先完成径向定位，再通过沿法兰圆周均匀分布的紧固螺栓把两个半联轴器锁紧为一个整体，止口的配合公差一般选H7/js6过渡配合，装配时两个半法兰的止口凸台和凹槽嵌合之后，就可以自动保证两端轴的同轴度，不需要反复打表调整轴系对中，非常适合车间现场的装配与后期维护检修。

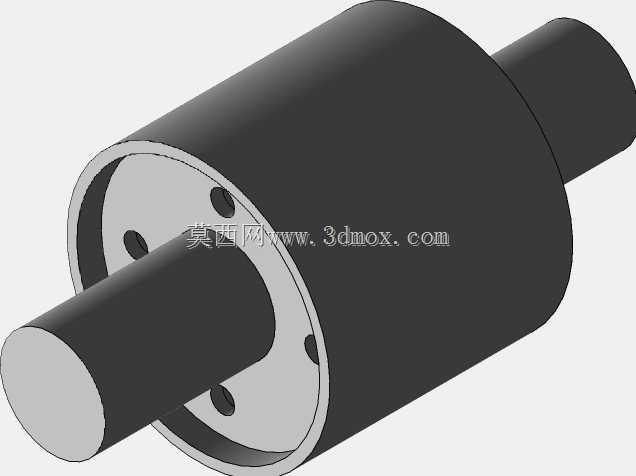

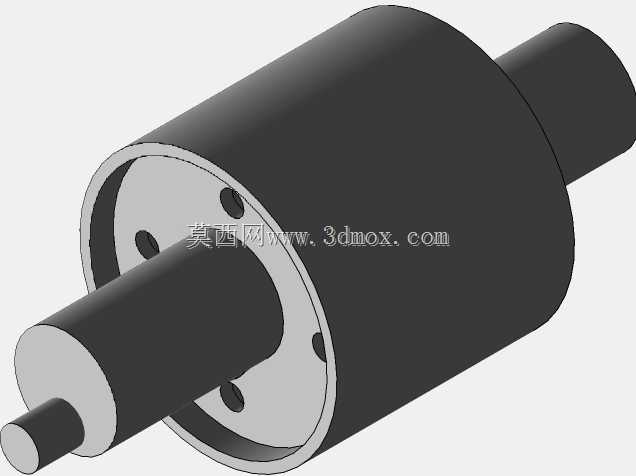

　　这套结构的设计思路完全贴合车床传动的实际工况：首先两端的轴头分别加工成与对应传动轴配合的圆柱轴段，左侧伸出的光轴段用来插入主动侧传动轴的安装孔，通过平键完成周向转矩传递，右侧的短轴段则对接从动侧的传动部件，两个半体的法兰对接端面上，沿圆周均匀布置了数个螺栓过孔，从三维结构上可以看到法兰端面上预留的四个安装孔位，孔位的分布圆直径根据法兰外径做匹配，保证螺栓锁紧之后，接合面的压紧力均匀覆盖整个法兰环形接触面，不会出现局部压紧力不足导致传动时两个半法兰之间出现相对滑移。法兰盘的外缘做了圆滑过渡，没有突出的尖锐棱角，一方面是车削加工时法兰外圆可以一次装夹完成精加工，保证外圆和轴颈的同轴度，另一方面旋转过程中不会勾挂车间的切屑、冷却管线或者操作工人的衣物，符合机床外露旋转部件的安全设计要求。

　　在功能特性上，这种带完整零件与工程图纸的法兰联轴器，和市面上采购的标准联轴器不同，它完全适配CA6140车床原厂的轴系安装尺寸：两端轴颈的直径、法兰盘的外径、止口的配合长度、螺栓孔的分布圆直径都和车床原厂传动箱的安装边界完全匹配，不需要对现有车床的轴端、箱体开孔做任何二次修改，维修替换时可以直接拆掉旧的磨损联轴器，将新的两个半联轴器分别预装到主动轴和从动轴端，推入之后让两个法兰的止口完全嵌合，穿入连接螺栓并按对角顺序分次拧紧，就可以完成装配。刚性法兰连接的转矩传递效率接近百分之百，没有弹性元件带来的滞后回转误差，在车削精密螺纹的时候，主轴和丝杠之间的传动链同步精度可以得到保证，不会因为联轴器的弹性形变导致螺纹螺距累积误差超差。

　　从外形尺寸与安装边界的角度梳理，整个联轴器的轴向总长度由三段组成：两端分别伸出的轴头配合段，加上中间法兰对接之后的主体筒段，中间最大外径的法兰筒体部分，其外圆和车床箱体侧壁之间预留了足够的安全间隙，旋转时不会和箱体的内壁、密封端盖发生摩擦干涉；左侧伸出的长轴段长度按照传动轴的插入深度设计，保证轴端插入之后，平键的有效接触长度达到轴颈直径的1.2倍以上，足以传递车床最大切削工况下的额定转矩，不会出现键侧压溃、轴孔相对转动的问题；右侧的短轴段对接从动部件时，轴端的倒角做了30度导入斜角，装配时可以轻松对准从动件的轴孔，不会刮伤配合孔的内壁。法兰接合面的端面粗糙度要求达到Ra1.6，保证两个法兰贴紧之后没有缝隙，切削液和铸铁切屑不会进入接合面之间造成接合面锈蚀、磨损，圆周分布的螺栓采用国标普通六角头螺栓，螺栓的公称直径根据法兰厚度选取，保证螺栓的预紧力足够抵消轴系传动时产生的反向剪切力，即使车床在正反转频繁切换的车削工序下，螺栓也不会出现松动。

　　实际车间使用中，这类法兰联轴器的失效形式通常出现在长期满载切削之后，螺栓受交变剪切出现疲劳伸长，或者止口配合面因为长期微量磨损出现同轴度下降，维修时只需要拆开法兰连接螺栓，就可以分别把两个半联轴器从轴端拉出，更换新的备件之后重新对中装配，不需要拆解整个主轴箱或者进给箱的内部齿轮结构，维护工作量远小于整体式的轴段连接结构。建模时整个装配的配合关系完全按照实际装配逻辑搭建：轴和半联轴器的孔为过渡配合，平键和键槽为侧面间隙配合，两个半法兰的止口为同轴心配合，连接螺栓和法兰过孔为间隙配合，所有零件的建模特征都保留了车削、钻削、铣削的加工工艺特征，没有出现无法在普通车床上加工的异形结构，完全适配CA6140车床配套件的自制加工与替换需求。
