PSVITA2000掌机功能按键组件结构

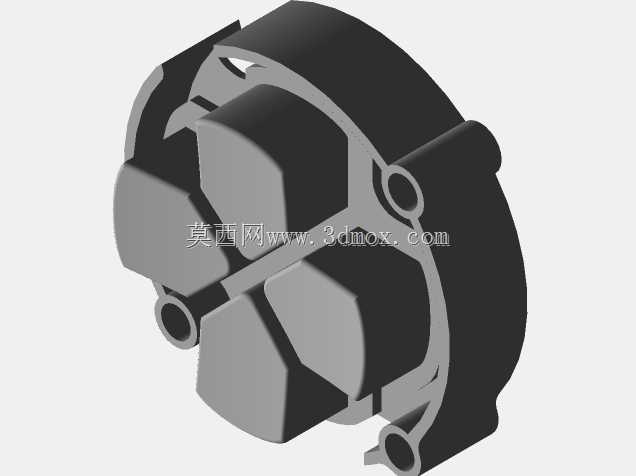

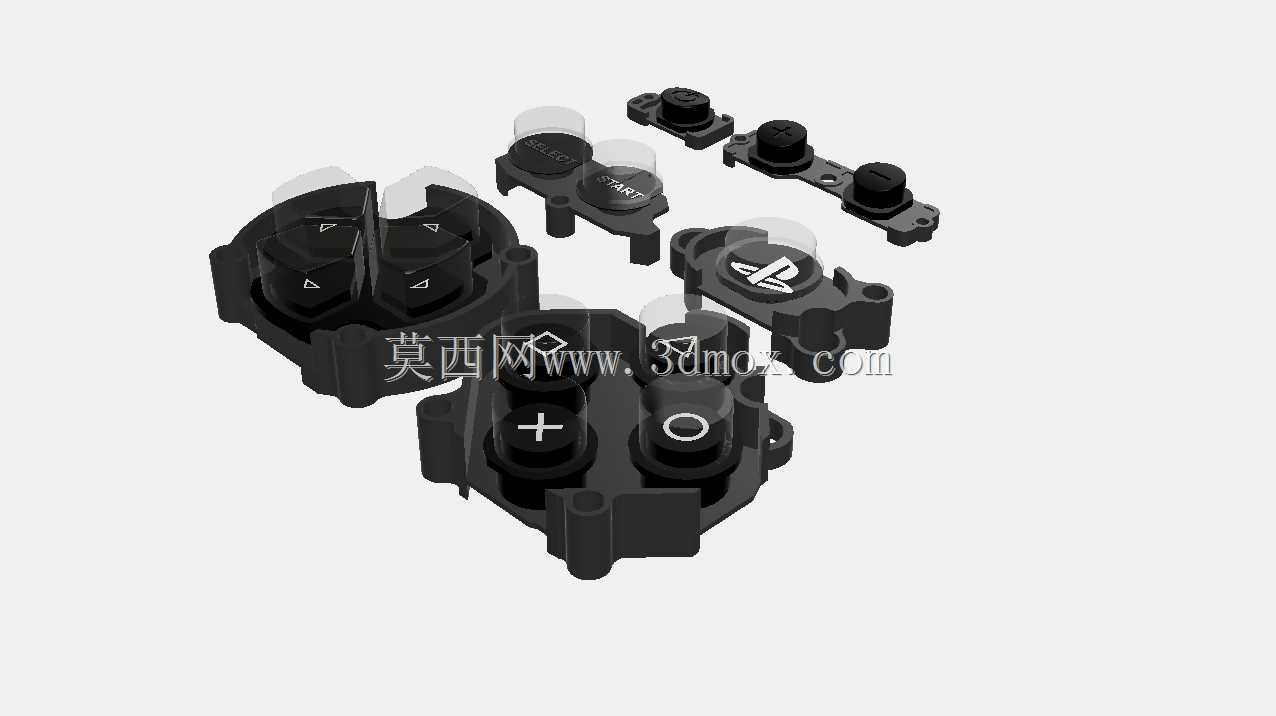

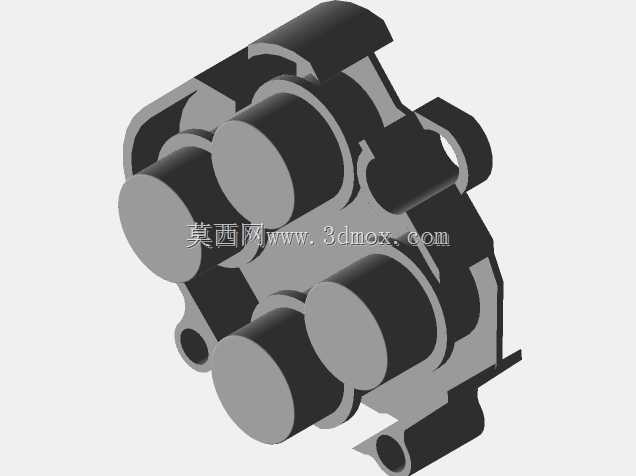

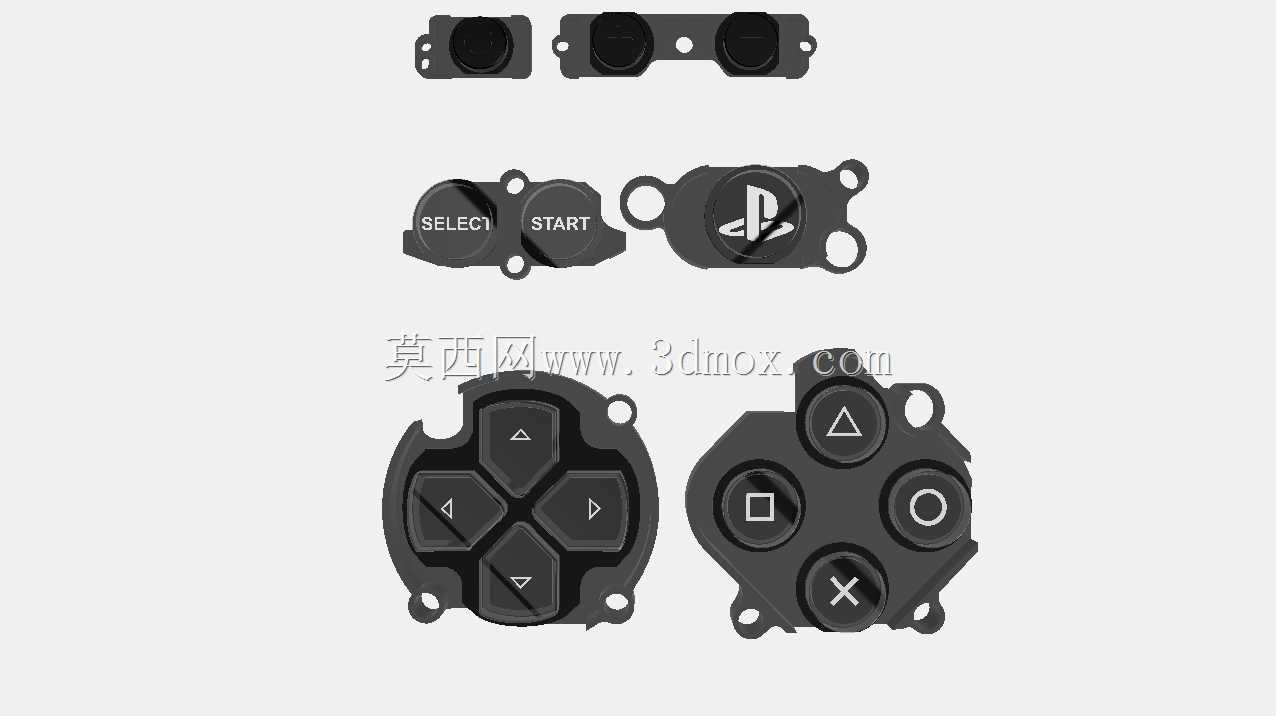

　　这套三维结构围绕掌上娱乐设备的整套操控按键展开，覆盖机身正面方向键、右侧动作按键、顶部肩键以及PS功能按键的全部装配关系，建模过程中先通过实物卡尺逐点采集按键顶面弧度、侧壁拔模斜度、底部定位柱间距与导电胶接触凸台的高度，再将实测点位导入三维软件中拟合曲面，避免直接参考公开图纸带来的装配偏差。从实际使用场景来看，这类按键组件直接决定掌机握持时的指尖触达手感，方向键采用连体十字支架设计，四个触发方向各自预留独立的下压行程，相邻按键之间的分隔筋高度经过反复调整，既可以减少斜向误触，又能保证格斗类操作时连续搓动的顺滑度；右侧四个动作按键顶面分别刻印三角、方块、叉号与圆圈标识，字符区域做下沉处理，

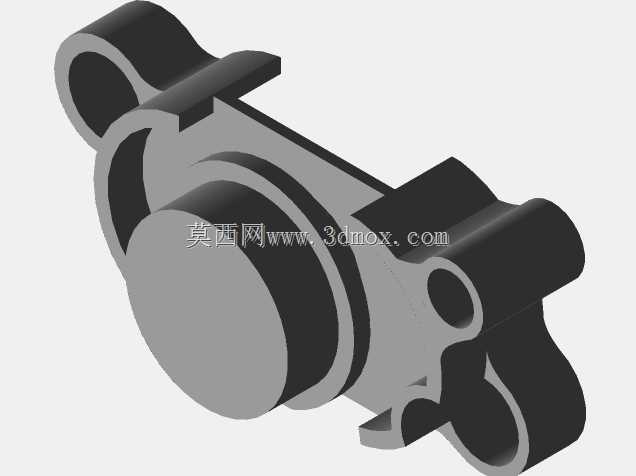

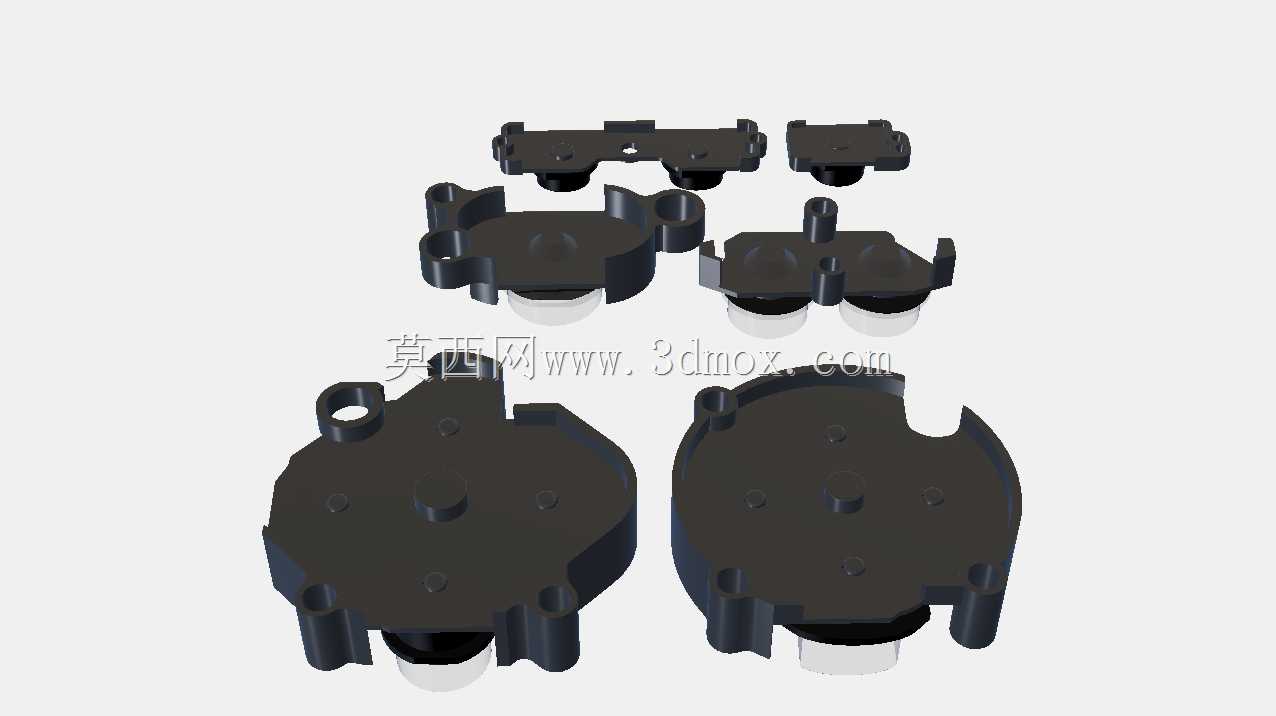

　　后续丝印或者激光雕刻时不会因为指尖长期摩擦出现标识脱落。顶部的两枚肩键采用长条形悬臂支撑结构，转轴位置做薄壁弹性连接，按压时悬臂产生微量形变提供回弹反馈，不需要额外加装金属弹簧，既缩减了组件总厚度，也避免长期使用后弹簧锈蚀带来的卡滞问题。中间带PS标识的功能键独立布置在左右摇杆之间，按键边缘做圆角过渡，和机身面壳的开孔间隙控制在均匀的小间隙范围内，既不会出现晃动异响，也能保证按压过程中不刮蹭面壳内壁。设计思路上优先兼顾超薄机身的内部堆叠约束，PSVITA2000本身属于轻薄化改版机型，整机内部留给按键组件的Z向空间非常有限，因此所有按键的底座都做了镂空减胶处理，在保证结构强度的前提下尽可能压缩整体厚度，

　　底座上的定位柱和主机中框的定位孔一一对应，装配时可以快速对位，不需要额外治具辅助。按键底部和导电橡胶接触的位置设置圆形凸台，凸台的平面度直接影响触发压力的一致性，建模时将凸台端面和PCB板上碳膜触点的平行度公差纳入考量，避免出现某一个方向按键触发费力、相邻按键轻轻触碰就误触发的问题。外形尺寸方面，整套按键组件完全适配PSVITA2000的机身正面轮廓，方向键组件的外轮廓和左侧面壳开孔随形，右侧动作按键组的四个按键中心间距符合人体指尖自然张开的跨度，顶部肩键的长度覆盖机身顶部握持时食指自然摆放的区域，安装边界上所有按键的侧壁都预留了足够的活动间隙，底座的卡扣位置和中框的卡槽匹配，装配完成后按键不会出现轴向窜动。针对维修替换场景，

　　这套完整的按键组件三维数据可以直接用于备件复刻，加工时可以选用耐磨ABS或者POM材质，表面做细晒纹处理，提升指尖接触的摩擦力，长期按压后也不容易出现表面打滑发亮的问题；建模时还还原了按键内部的加强筋布局，加强筋的厚度按照塑胶件壁厚均匀的原则设计，避免注塑成型时出现缩水印，同时筋位的走向顺着按键下压的受力方向，承受数万次按压循环也不会出现支架断裂。对于逆向建模从业者来说，这类小尺寸消费电子结构的难点不在于复杂曲面，而在于各个微小配合尺寸的把控，比如按键顶面的下沉深度、悬臂的厚度、定位柱的倒角大小，每一处细节都会最终反映到实际按压手感上，整套模型把所有拆分零件的装配关系完整呈现，既可以作为消费电子按键结构设计的参考案例，也能用于掌机维修备件的加工生产，帮助结构工程师理解超薄便携设备中操控组件在有限空间内的堆叠逻辑，平衡手感、强度与装配便利性三者的关系。
