手持式美工切割刀具内部结构设计

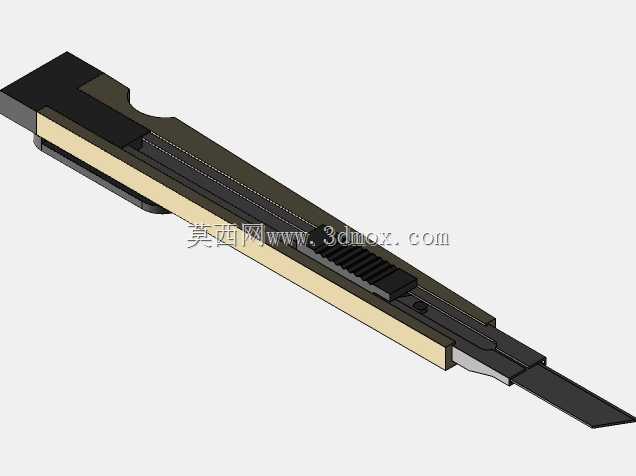

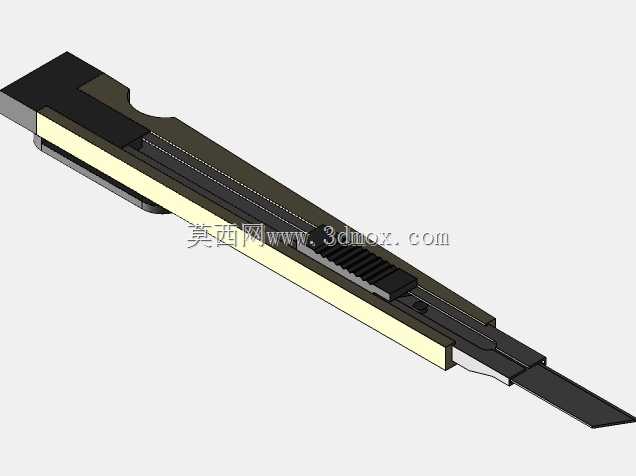

　　这款手持式切割刀具的三维结构围绕日常裁切作业的实际受力与操作习惯展开，整刀采用细长直柄布局，前端为刀片伸出段，中后段集中布置刀片锁紧、推送与储片结构，整体轮廓贴合单手握持区间，刃口方向与施力轴线保持一致，裁切时推力可沿刀身直接传递至刀尖，减少偏载晃动。

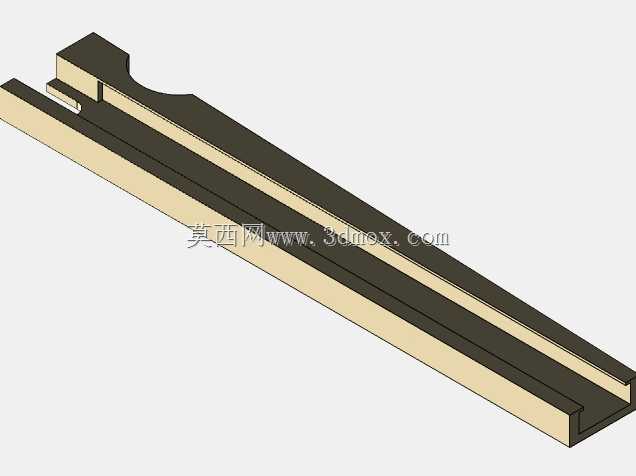

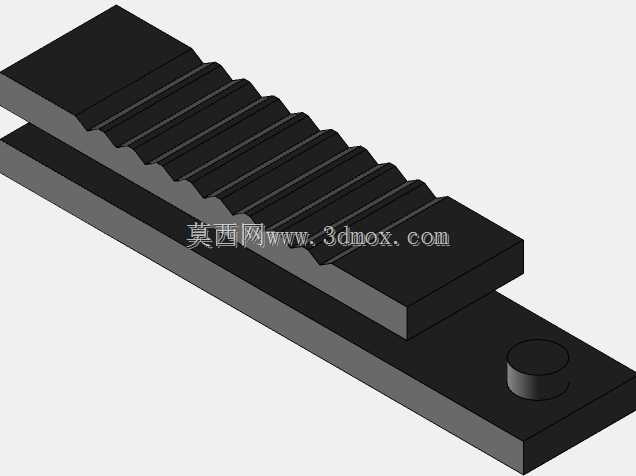

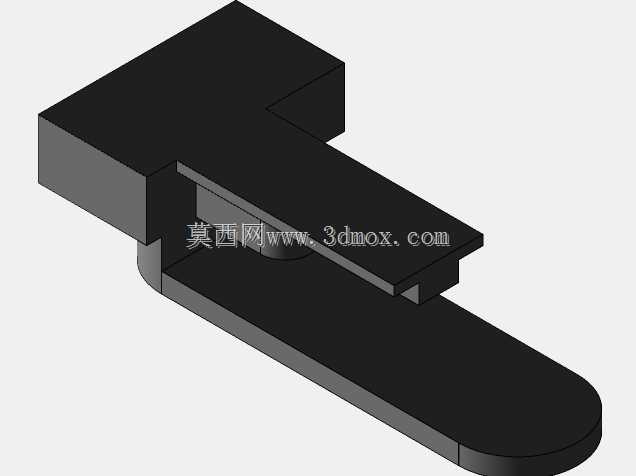

　　从剖切结构看，刀身外壳由两片对合的薄壁壳体组成，内部形成狭长的刀片导向通道，通道宽度与标准梯形刀片厚度匹配，刀片在槽内只能沿轴向滑动，侧向间隙被严格限制，避免裁切过程中刀片偏摆。刀片推送机构位于刀身中部上方，推钮外露于壳体滑槽，内部与刀片尾端的定位卡口配合；推钮沿滑槽前移时带动刀片逐节伸出，滑槽内的棘齿与推钮下方的弹性卡扣相咬合，每推进一格对应刀片一个刻度段位，松手后卡扣自动锁止，刀片在切削反力下不会回缩。需要收刀时，按下推钮尾部的解锁部位，卡扣脱离棘齿，即可将刀片推回壳体内。

　　刀身后段设计为备用刀片储仓，腔室沿刀身长度方向排布，可叠放数片备用梯形刀片，仓口由尾盖或壳体卡扣封闭，更换刀片时无需额外配件，抽出旧片、从储仓取出新片装入导向槽即可，现场作业中断时间很短。刀片本身采用分段刻痕结构，刃口钝掉后可沿刻痕掰掉前端小段，露出新的锋利刃段，刀尾通常预留夹口用于掰断钝刃段，这一使用逻辑在结构上也留出了对应的操作空间。

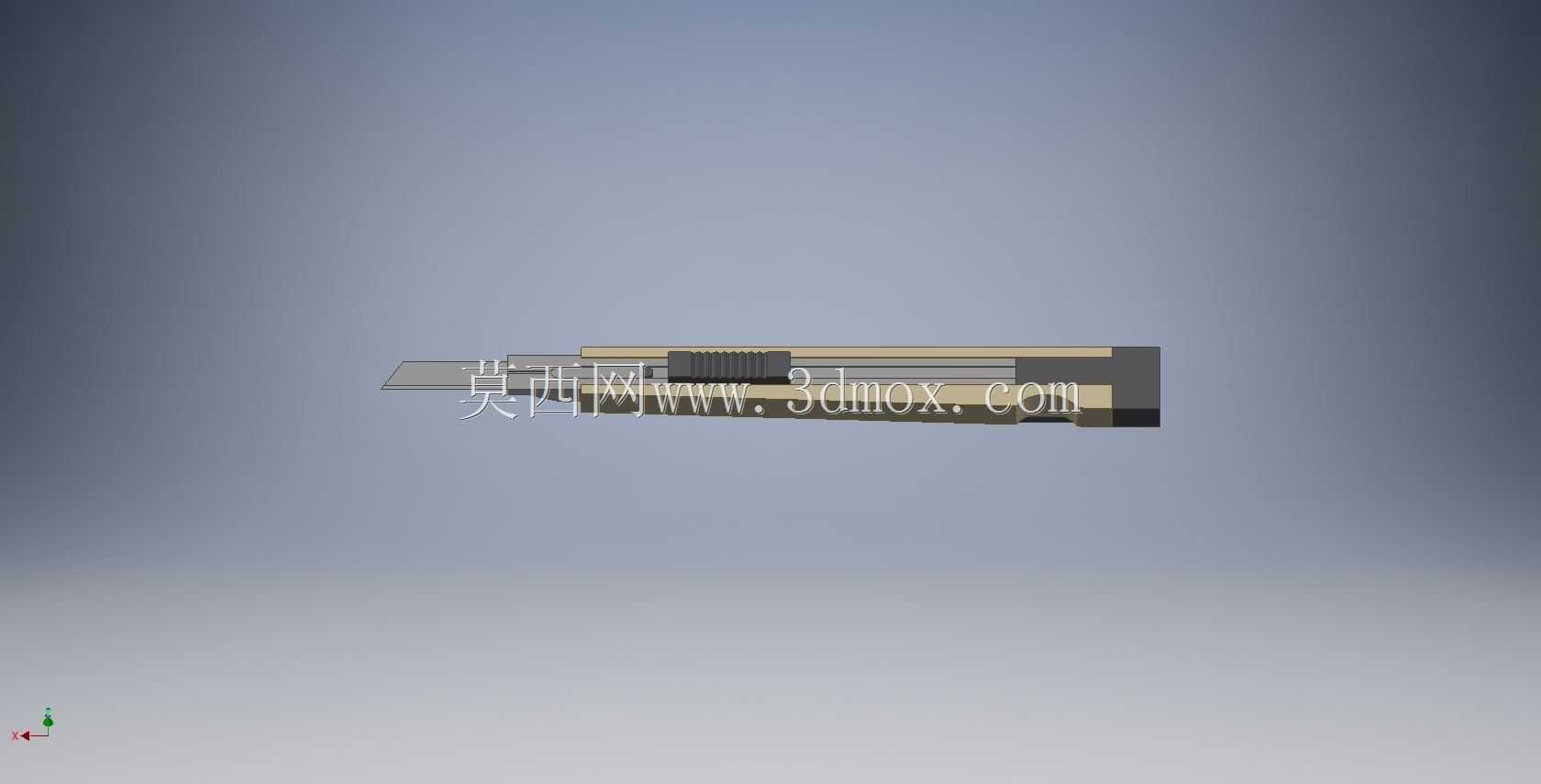

　　外形尺寸方面，整刀长度控制在单手可完全握持的范围，闭合状态下刀片完全藏于壳体内，外露部分只有塑料或金属壳体，携带时不会划伤衣物或工具箱内其他物件；刀身宽度较窄，厚度控制在握持舒适的区间，表面可做防滑筋或包胶处理，长时间握持推切时手掌不易疲劳。前端刀片伸出量通过棘齿档位限制，最大伸出长度满足纸板、胶皮、薄膜等材料的裁切深度，又不会因伸出过长导致刀片受力弯折断裂。

　　应用场景上，这类切割器广泛用于纸箱开箱、壁纸裁切、皮革下料、薄膜分切、手工样板修边以及车间内垫片、密封件的现场修配。在包装工位，工人用它划开缠绕膜和纸箱封口胶带，刀身尖端可插入胶带缝隙起划；在装修现场，壁纸铺贴时依靠长直刀身靠尺导向，可拉出连续平直的裁切线；在装配维修场景中，它常用于修整橡胶垫片、切割塑料扎带、清理工件表面保护膜。

　　设计思路上，结构优先保证刀片运动的导向精度与锁止可靠性：导向通道承担刀片的径向支撑，棘齿机构承担轴向定位，二者分开受力，推钮只承受人手的推送力，不直接承担切削反力，因此长期使用后不易出现推钮打滑。壳体对合面预留螺钉柱或卡扣位，装配时先装入刀片、推钮、弹性卡扣与备用刀片，再扣合壳体固定，内部零件数量少，装配工序简单，适合批量量产。刀身前端做金属包边或加厚挡块，裁切时刀尖遇到硬面不易把壳体前端撬裂，提升了工具在粗暴使用场景下的耐用度。

　　安装边界方面，该工具为手持独立作业，无需与设备固定，结构建模时需重点核对刀片槽与标准刀片的配合尺寸、推钮滑槽的行程长度、棘齿间距与刀片刻痕分段的对应关系，以及储仓内腔与备用刀片外形的间隙，保证刀片在仓内不晃动、抽取顺畅。整体结构兼顾了裁切力度、换刀效率与携带安全性，是轻工、包装、装修与维修工位上通用性很强的手持切割工具。
