协作机器人末端表面抛光执行工装

　　这套末端工装主要面向协作机器人参与的表面精整工序，常见于金属件去毛刺后的匀光、塑料外壳合模痕打磨、复合材料边缘修整以及小批量工件的自动化抛光工位。现场布局时，机械臂往往布置在工作台旁或流水线侧方，工件可由夹具固定，也可由另一台机器人持件；该工具直接替换机械臂原有夹爪，安装在腕部法兰输出端，使机器人从搬运状态切换为表面处理状态。

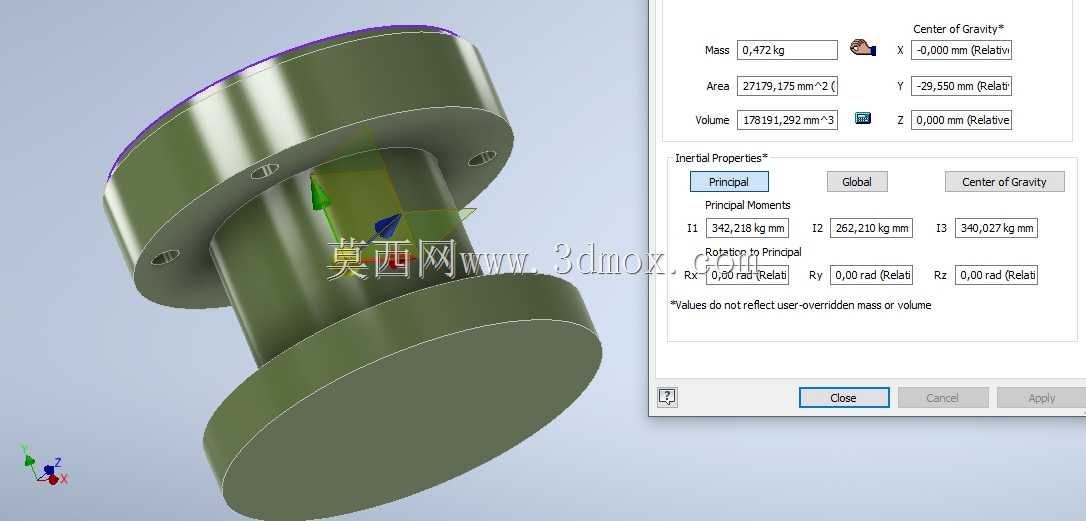

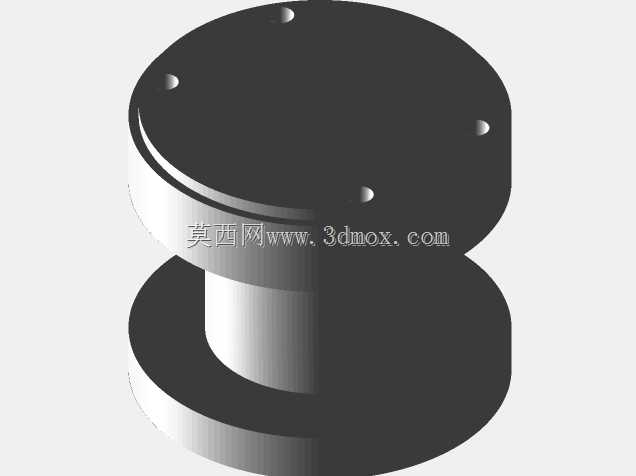

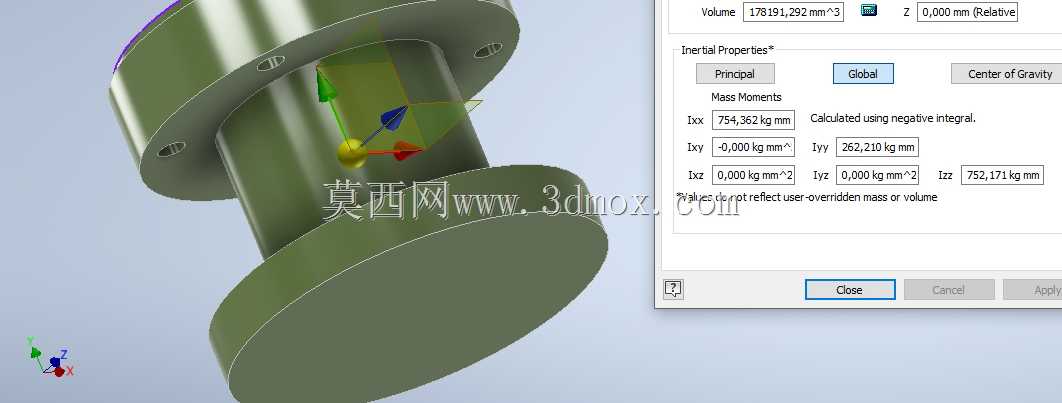

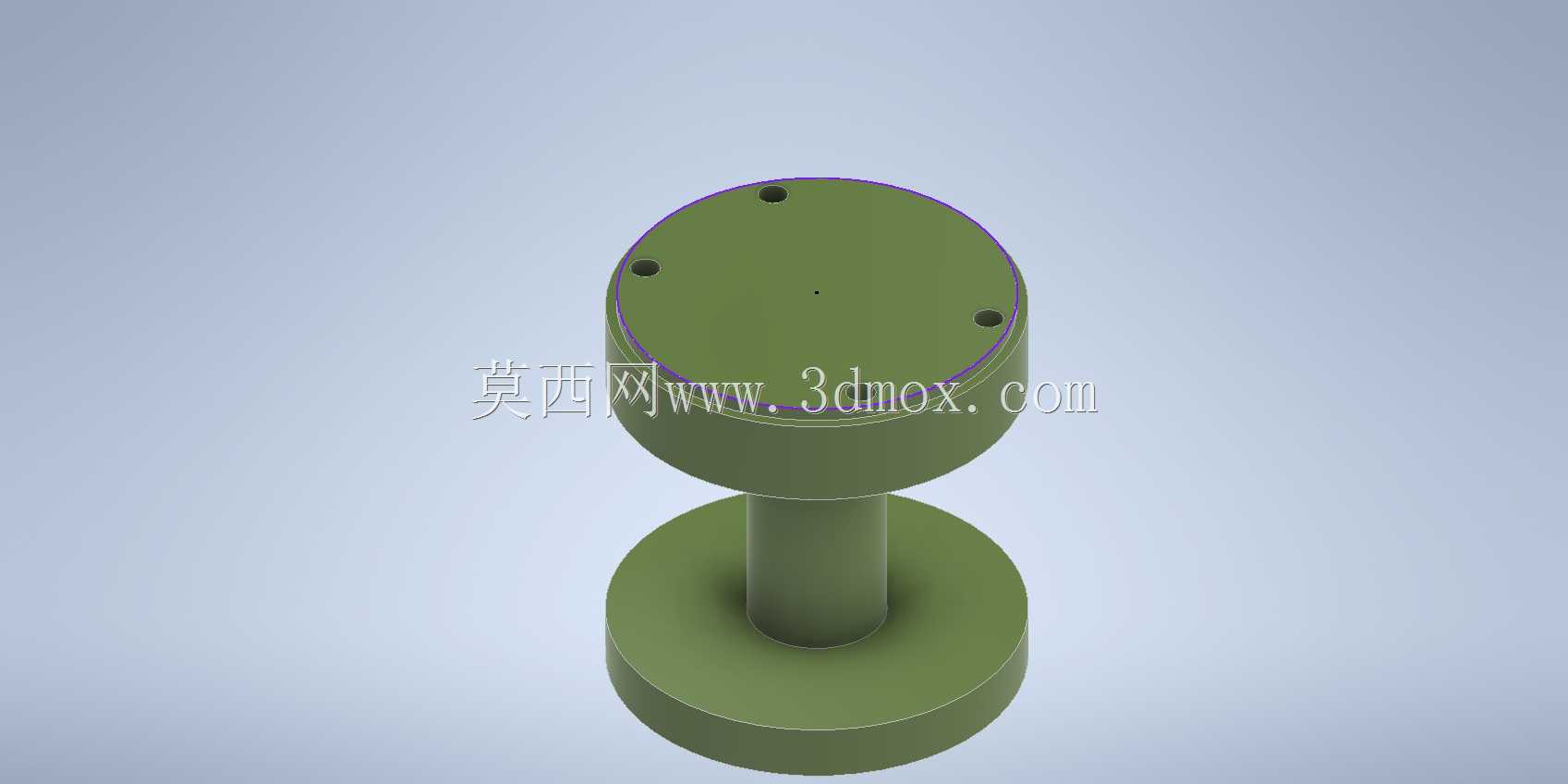

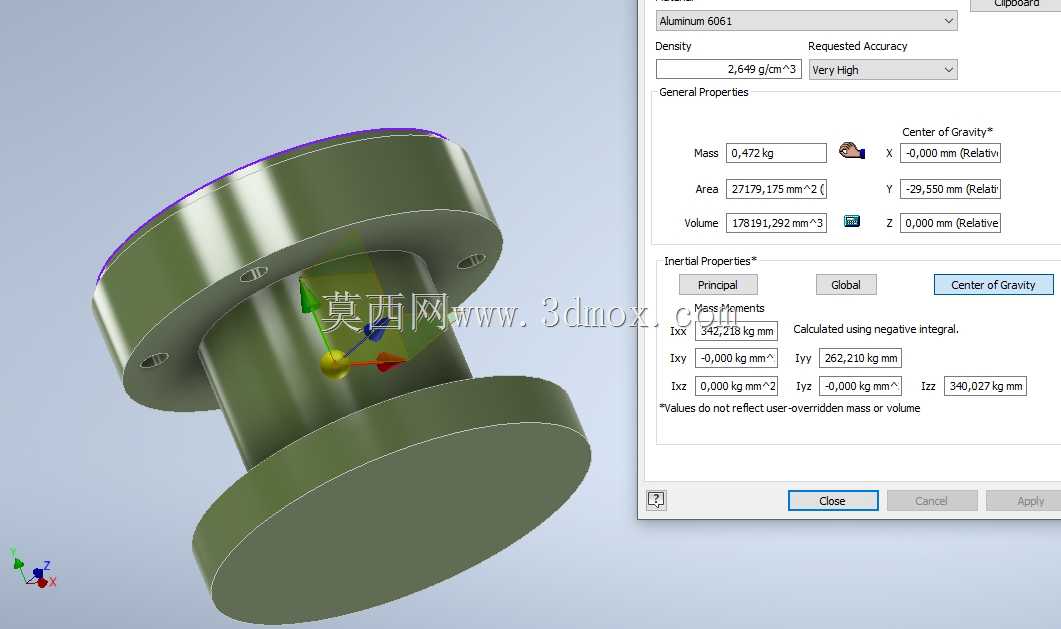

　　结构上采用上下圆盘加中间立柱的紧凑形式。上端圆盘承担与机器人腕部连接的功能，盘面预留多个安装孔，孔位围绕中心分布，用于适配末端法兰的螺栓圆周。设计时需要重点核对孔距、孔径、沉孔深度和法兰贴合面平面度，保证连接后工具轴线与机器人第六轴轴线重合，避免高速接触或恒压进给时产生偏心载荷。下端圆盘为抛光作业的工作侧，可根据工艺需求粘贴砂纸、包覆抛光垫、固定海绵轮或作为柔性磨料载体。中间立柱将两端圆盘隔开，形成稳定的传力路径，同时让工作盘与腕部之间保留足够距离，减少磨屑、抛光液或粉尘飞溅到机器人关节和线缆上。

　　从受力思路看，抛光并不只是让工具接触工件。机器人在曲面、棱边和平面之间切换时，接触角度、法向压力和进给速度都会影响表面纹理。该工装的圆盘式工作面能够提供较大的接触面积，适合平缓曲面和大平面的连续扫掠；立柱结构则控制工作盘与连接盘之间的跨度，使侧向力在腕部法兰处形成可预测的弯矩。工程师在轨迹规划时，可将工具坐标系设定在工作盘中心，沿工件法向施加小幅压入量，再通过机器人的力控或柔顺浮动策略维持稳定接触。对于没有力控功能的工位，也可在盘面增加海绵、毛毡或弹性垫层，利用材料压缩量吸收姿态误差。

　　安装边界方面，上端连接盘的外圆、孔位分布和厚度决定了它能否直接装到目标机器人腕部。若机械臂法兰尺寸不同，不宜简单放大螺栓孔，应增加转接法兰，并复核转接件的厚度、定位止口和螺钉有效啮合长度。下端工作盘直径需要结合工件特征选取：直径较大时，覆盖效率高，对平面抛光有利，但在窄槽、深腔和小圆角处容易发生干涉；直径较小时，贴合局部特征更灵活，却会降低单位面积加工效率。中间立柱高度也要根据工件周围空间确定，过高会增加悬臂弯矩，过低则可能让机器人腕部靠近夹具或工件侧壁。

　　在实际应用中，这类工具适合与离线编程配合使用。先根据工件三维数模提取待加工表面，再以工作盘中心为TCP生成连续路径，平面区域可采用长直线扫掠，曲面区域采用等高或截面线轨迹，棱边位置则降低进给速度并控制接触角度。由于工具外形回转对称，建模时可将其作为简化圆柱组件参与干涉检查，重点验证工作盘边缘、立柱外圆和机器人腕部在极限姿态下是否与夹具、工作台、防护栏发生碰撞。

　　维护层面，圆盘工作面属于易更换区域，连接盘则应保持较高刚性和重复定位精度。磨料层磨损后，只需恢复工作盘表面的包覆或粘接结构，不必拆卸机器人侧连接；上端连接孔周边需要避免频繁敲击，防止定位面损伤。整体设计把机器人连接、力传递和抛光接触三个功能分区明确，既方便快速换型，也便于在不同材料、不同粗糙度要求的工位上调整磨料和工艺参数。
