Ender3V2打印机灯丝跳动检测支架

　　这套结构面向桌面级熔融沉积成型设备的耗材断料、堵料监测需求，核心作用是在打印过程中实时感知耗材是否持续向前输送，一旦出现丝材耗尽、送丝打滑、远端卡滞或挤出端堵头导致的耗材停止移动，检测回路即可向主控板触发暂停信号，避免设备空打、错层或长时间无效运行。

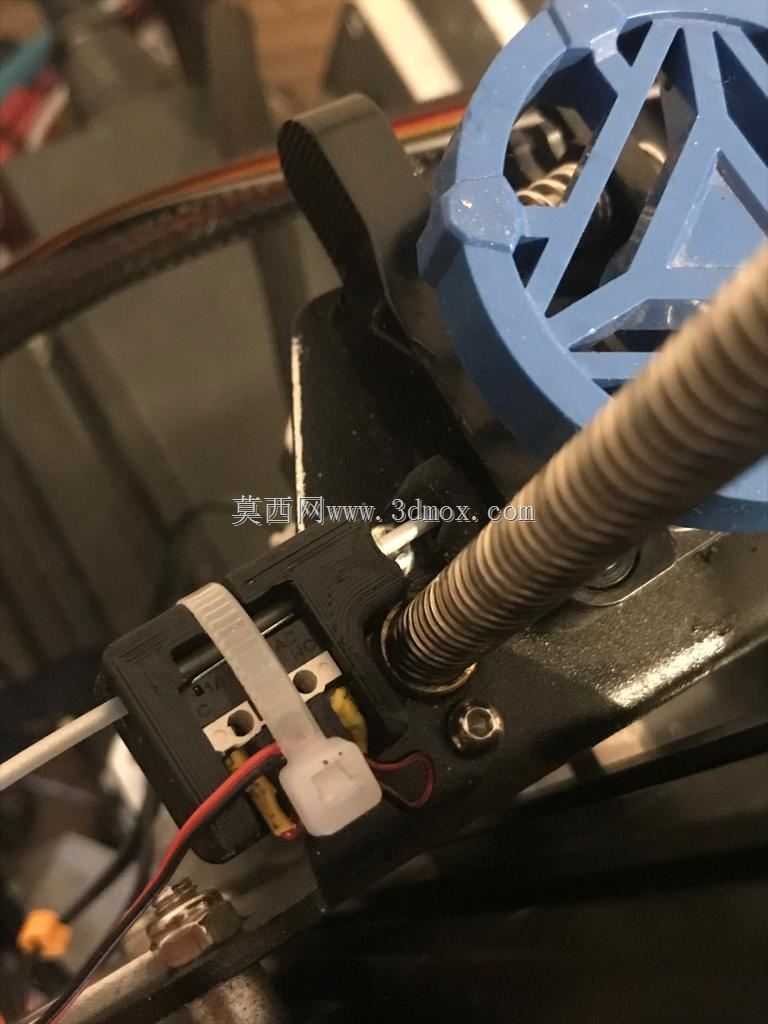

　　从现场布置看，该检测组件通常布置在挤出机构上游的耗材走丝路径上，靠近Z轴丝杠螺母固定区域，既不占用喷头热端周围的高温空间，也不会与X轴运动部件、拖链或风扇风道发生干涉。支架本体采用一体式夹持与走线槽结合的构型，左侧预留耗材穿入孔，丝材沿直线通道经过触发区域后再向挤出齿轮方向送出；中部开槽用于容纳微型限位开关，开关拨片或摇臂伸入走丝通道，耗材正常穿行时保持触发状态，耗材失去进给或发生回退、跳动时，触点状态翻转，主板据此判定送丝异常。

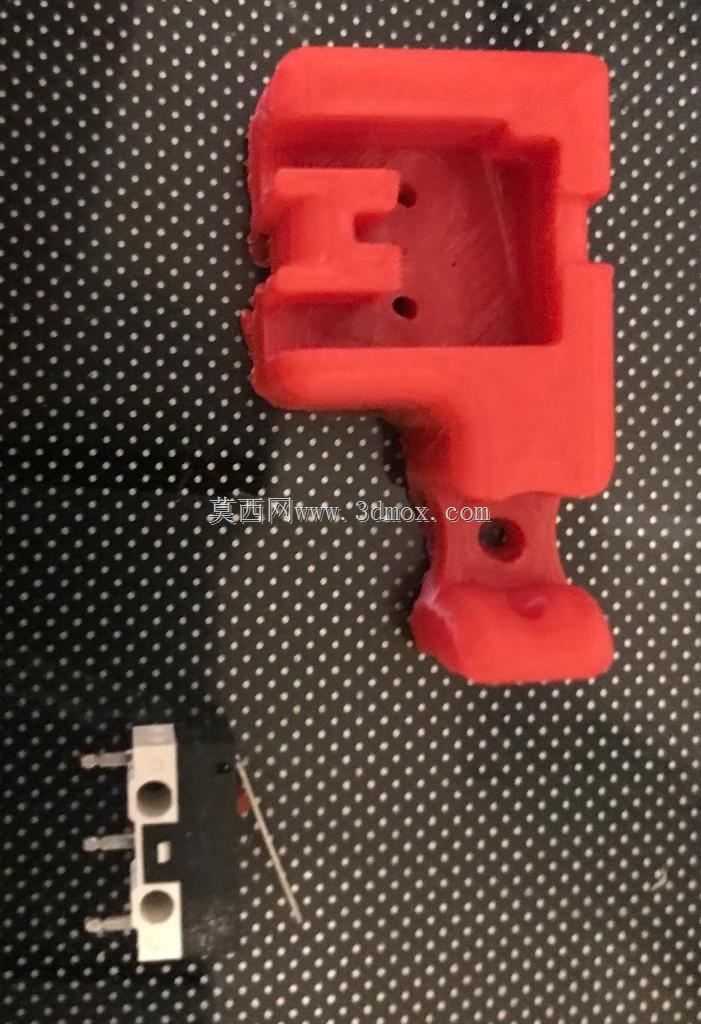

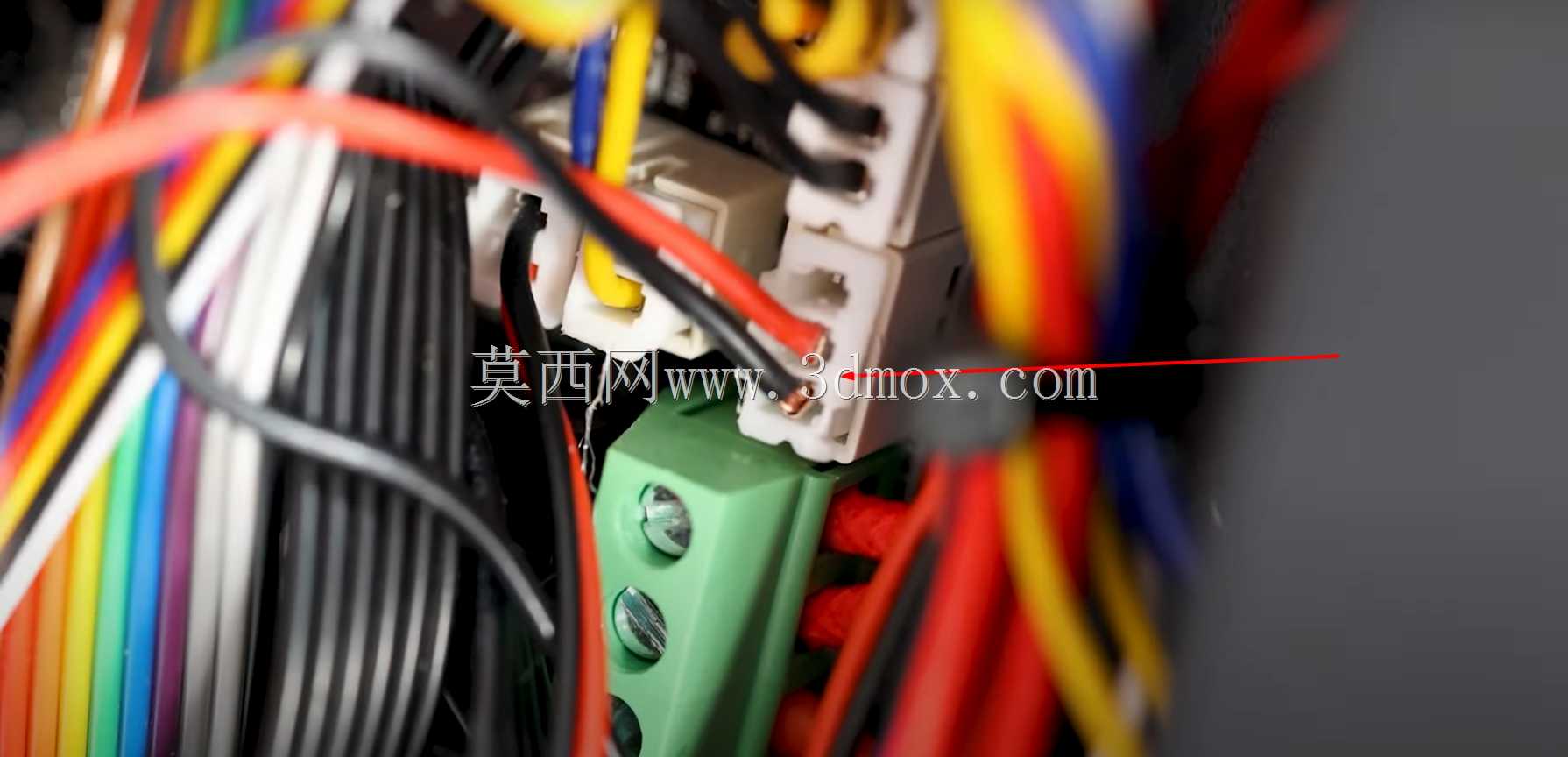

　　结构设计上，支架没有采用复杂的旋转编码器方案，而是利用常规机械限位开关完成状态检测，成本低、接线简单、替换方便。限位开关装入后，中间引脚在实际改制中可切除，仅保留两侧信号与公共端接线，焊线后沿支架侧壁走线并接入打印机主控板的断料检测接口。这种处理减少了多余引脚误碰短路的风险，也让开关在狭窄槽位内安装更利落。支架顶部和侧面设置螺钉过孔与定位面，可借助较长的M3螺钉固定在Z轴螺母座附近的既有安装位上；若原始设备该位置螺纹深度不足，需配合螺钉长度复核，确保锁紧后支架不随耗材拉扯产生微动。

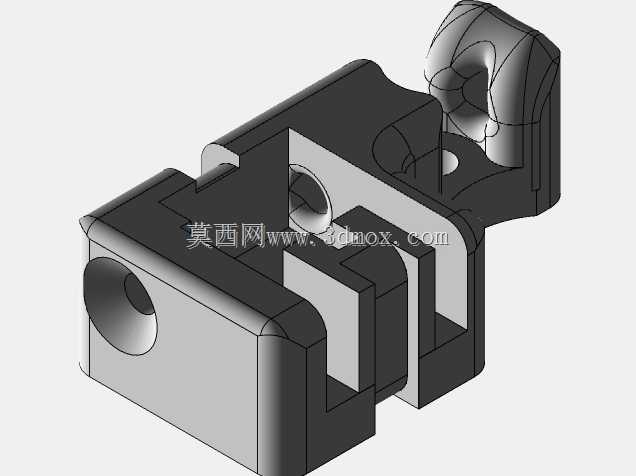

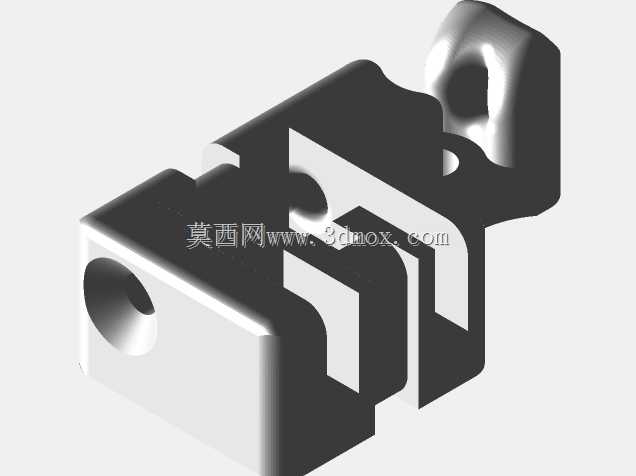

　　外形与安装边界方面，整体件为紧凑块状结构，走丝孔轴线与耗材进入挤出机的方向保持同轴或小角度过渡，避免丝材在孔口形成硬折弯。耗材通道内径按常用1.75mm丝材留有合理间隙，既能让丝材顺畅通过，又限制其横向窜动，保证触发拨片稳定接触。开关容纳腔两侧设挡边与卡扣式压合面，装入后可限制开关上下、左右位移；端部弧形挂钩与加强筋用于走线、束线或辅助挂接，减少电缆悬垂晃动。模型中可见多处圆角过渡和壁厚加强，在轻量化打印成型的同时保证螺钉柱、走丝孔周围和开关支承面的刚性。

　　工程校核时，重点不在大载荷强度，而在运动干涉与触发可靠性。首先要确认耗材穿入、穿出孔与挤出齿轮入口的相对位置，丝材经过检测支架后不应产生明显S形弯折；其次要检查Z轴升降、X轴回程以及热床移动时，支架、电缆和插头均不触碰机架型材。限位开关触发行程需与丝材直径、拨片弹性匹配，正常送丝时触点保持稳定，不能因丝材表面轻微波动反复误触发；断料后拨片释放要干脆，信号边沿清晰。接线完成后，可手动推送和回抽丝材验证状态变化，再执行断料暂停续打流程。

　　该类结构适用于Ender3系列及相近架构的桌面FDM设备改造，尤其适合长时间无人值守打印、柔性耗材或大卷料供给场景。通过把检测元件、走丝导向和安装基准集成在一个小件上，现场改装无需重新设计机架，只需利用现有螺钉位和少量电缆整理即可完成，维护时也能快速更换限位开关或清理走丝通道。
