CA6140车床六角法兰式防护端盖

　　该防护端盖属于CA6140普通卧式车床配套的轴端防护类结构件，在车床整机的传动系统布局中，主要承担主轴端部、进给箱输出轴端或者溜板箱外露回转轴段的端面封挡功能，实际装配场景下，它既可以阻挡车削加工过程中飞溅的切屑、切削液直接冲入轴承腔或者轴端配合间隙，也能避免操作人员误触高速回转的轴端紧固件，同时还可以对轴端的锁紧螺母、定位销等小零件起到轴向限位防脱的作用。

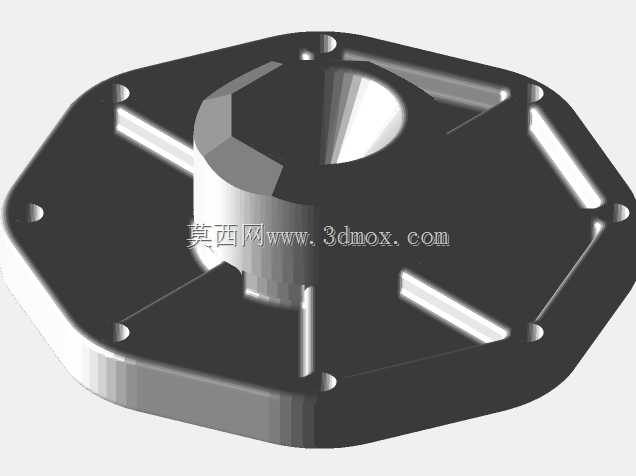

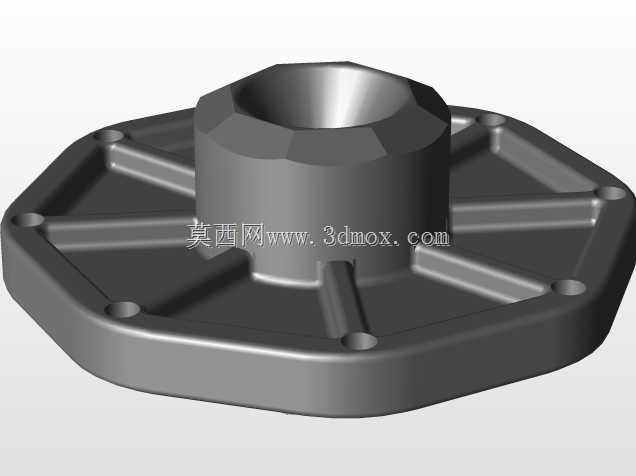

　　从结构设计逻辑来看，这款端盖没有采用常规圆形法兰的布局，而是选用了正六边形的外轮廓基体，这种外形设计并非出于外观造型考量：在车间实际装配与后期维护场景中，六角形的外边缘可以直接用活动扳手或者开口扳手卡住借力，不需要额外在端盖上加工扳拧平面，拆装时不用借助专用钩形扳手，尤其适合CA6140这类服役年限较长、维护频次较高的普通车床，一线机修人员在现场抢修时可以快速完成端盖的拆卸与复位，大幅降低停机等待时间。端盖基体上沿六角周向均匀布置了六个贯通安装孔，孔位对应车床箱体轴端预设的螺纹孔位，安装时穿入内六角螺钉即可完成紧固，六个孔位的均布设计让端盖的压紧力沿圆周方向均匀分布，不会出现局部压紧力过大导致端盖翘曲、或者局部密封不严出现切削液渗漏的问题。

　　端盖中心区域做了阶梯式凸起的轴套结构，中心预留的通孔与被防护轴段形成小间隙配合：凸起的套筒部分可以伸入箱体轴孔的止口内部，形成一道弯折的迷宫式间隙，即便切削液带着细切屑飞溅到端盖表面，也很难直接顺着缝隙进入箱体内部的轴承润滑腔，相比纯平板式端盖，这种带定心凸台的结构还能在安装时自动完成径向对中，不需要操作人员反复调整端盖的同轴度，拧紧紧固件时不会出现端盖偏心蹭轴的问题。端盖内侧对应加强的位置做了六条径向辐射状的加强筋，筋条从中心凸台的外壁一直延伸到六角法兰的内边角处，这种筋位布局完全对应安装孔的压紧力传导路径：当螺钉拧紧时，压紧力从法兰边角沿着加强筋直接传递到中心凸台区域，既可以让薄法兰板的整体刚性提升数倍，避免端盖受侧向撞击时发生变形，也能减少端盖的整体壁厚，不用采用实心厚板加工，在保证结构强度的前提下控制零件重量与材料消耗。

　　从安装边界与尺寸适配角度来说，这款端盖的六角外廓尺寸完全适配CA6140车床轴端的安装空间，相邻两个边角之间的直线距离预留了足够的扳手操作空间，拆装时扳手不会和周边的手柄、管线或者箱体凸台发生干涉；端盖背面的贴合面采用精车加工，平面度控制在IT7级精度范围内，和箱体轴端的端面贴合后间隙小于0.02mm，如果需要进一步提升密封性能，还可以在背面的环形槽内加装耐油橡胶密封圈，完全可以适配车床湿式切削的工作环境。端盖中心孔的配合公差选用H7间隙配合，既不会和回转的轴段发生摩擦剐蹭，也能把径向间隙控制在极小范围，阻挡带状切屑的端头伸入间隙。

　　在实际车削加工工况下，这款端盖长期处于有切削液冲刷、铸铁切屑飞溅的环境中，六角形的外轮廓没有狭小的死角，日常清理设备时，操作人员用棉纱就可以快速把表面堆积的切屑擦拭干净，不会像异形结构那样在缝隙里残留积屑。六个安装孔采用沉孔设计，螺钉头部完全沉入法兰端面以下，不会出现凸起的螺钉头勾挂棉纱、管线的问题，也避免了高速飞溅的切屑直接撞击螺钉头部造成螺牙损伤。设计阶段也充分考虑了零件的加工工艺性：该端盖可以直接选用六角型材下料，或者用方形板材铣削出六角外形，一次装夹就可以完成端面、中心凸台、加强筋和安装孔的全部加工，不需要复杂的工装夹具，完全适配普通车床、铣床的现场自制加工需求，设备维护时如果原厂配件缺失，车间维修班组可以直接按照三维模型的尺寸快速加工出替换件，不用等待配件采购周期。
