车床内孔镗削专用切削动力执行机构

　　在普通卧式车床的中小批量精密内孔加工工位上，这类直柄镗削执行部件是替代标准外圆车刀、完成深孔台阶、同轴内槽、小直径内形走刀的核心工装，日常装夹在CA6140这类普通卧式车床的四方刀架工位上，和配套的刀座定位块配合使用，不需要额外改动车床原有刀架的安装基面，车间里做轴套类零件、液压阀块内孔、传动法兰止口内孔的半精、精加工工序时，操作工不需要反复换装多把内孔车刀，单支刀具就能完成多段内形的走刀切削。

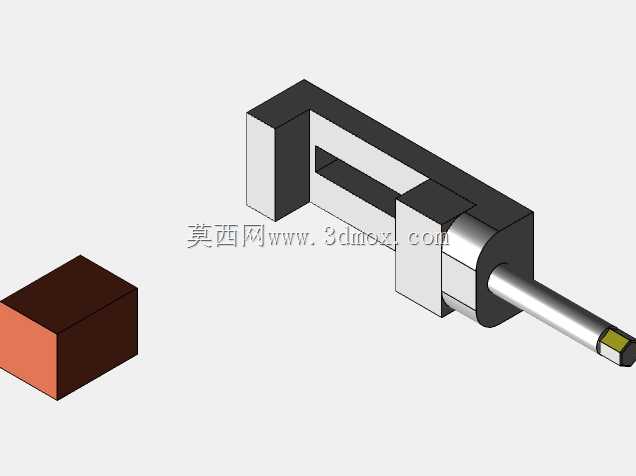

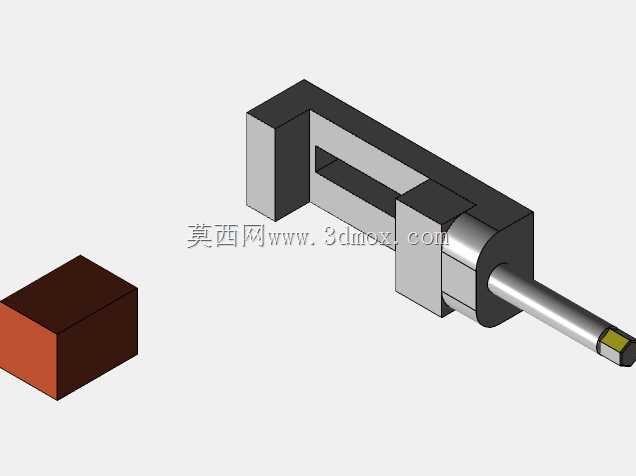

　　从实际加工的工况来看，车间加工45号钢调质轴套、铝合金泵体内腔、铸铁轴承座通孔的时候，这套机构的长悬臂刀杆可以深入工件内孔最深位置，刀杆末端的可转位刀片压紧在刀杆端头的刀槽内，刀片朝向径向外侧，走刀时车床主轴带动工件旋转，刀架带动整个镗削机构沿Z向纵向进给，就能连续镗削出整段内圆柱面；如果需要加工内孔退刀槽，只需要操作刀架做小距离X向横向进给，就能切出规定宽度的内槽。和普通焊接式内孔车刀相比，这套机构的刀杆和夹持主体做了分段刚性强化：靠近刀架的夹持段采用大截面矩形本体，大幅提升悬臂状态下的抗扭、抗弯刚度，细长刀杆段做了等强度变径设计，在保证可以伸入小直径内孔的前提下，尽可能提升杆身截面惯性矩，避免大切深镗削时出现刀杆颤振、让刀导致的内孔锥度超差、表面振纹问题。

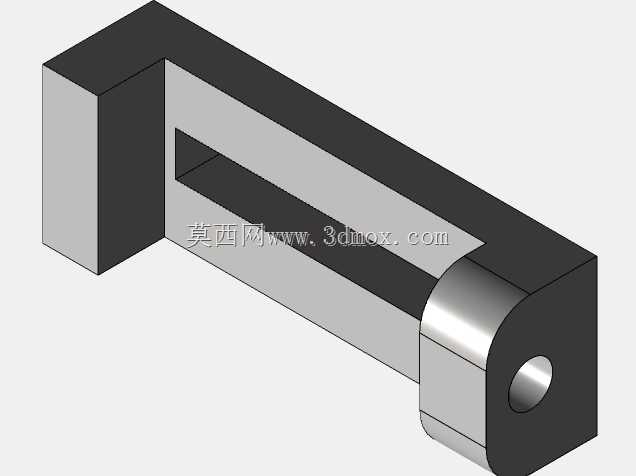

　　设计这套结构的时候，首先要匹配CA6140车床刀架的安装边界：车床四方刀架的单工位安装面的可用宽度、螺栓孔间距是固定值，机构后方的矩形夹持本体的底面、侧面都做了高精度定位基准面，直接贴紧刀架的安装基面，用两组压紧螺栓穿过本体上的沉孔锁紧在刀架T型槽内，不需要额外制作过渡刀盘，换装时的定位重复精度可以控制在0.02mm以内，操作工换型时只需要松开压紧螺栓，将刀具取下、更换新的镗杆部件，10分钟内就能完成工序切换。本体和细长刀杆的衔接位置做了轴向定位轴肩，刀杆插入本体的安装孔后用径向锁紧螺钉顶紧，既可以根据不同的内孔加工深度更换不同长度的刀杆，也能保证刀杆和夹持本体的同轴度，避免刀杆偏心导致高速旋转切削时出现周期性振动。

　　从安装边界的尺寸约束来看，整套机构的总长度要控制在车床刀架Z向最大行程范围内，当刀架移动到最靠近主轴卡盘的极限位置时，镗杆端头不能和卡盘、工件发生碰撞；当刀架退回到尾座方向极限位置时，镗杆要完全从已加工完成的工件内孔中退出，方便操作工装卸工件。夹持本体的顶部高度要低于车床刀架的最大回转安全高度，避免刀架转位时和周围的冷却管路、防护罩发生干涉。刀杆的直径要和被加工内孔的最小直径保留足够的排屑间隙，通常镗杆外径要比预制底孔小3到5毫米，既保证镗杆有足够的刚性，也给带状切屑留出排出空间，避免切屑卡在刀杆和已加工内孔表面之间刮伤工件粗糙度。

　　实际车间使用中，这套机构还可以根据加工需求更换不同角度的刀片：加工钢件时选用硬质合金涂层刀片，调整合适的主轴转速和进给量，可以稳定达到IT7级的内孔尺寸精度，内孔表面粗糙度可以控制在Ra1.6以下；加工有色金属件时换用金刚石刀片，能够获得更高的表面光洁度，减少后续内孔研磨工序的工作量。机构侧面预留的冷却喷嘴接口可以直接对接车床的冷却管路，切削液顺着刀杆内部的流道直接喷射到刀片切削刃区域，快速带走切削热，同时把内孔里的切屑冲刷出来，避免深孔加工时切屑堆积堵塞。整套结构没有复杂的传动部件，日常维护只需要定期检查锁紧螺钉的预紧力、更换磨损的可转位刀片，非常适合普通机加工车间的批量零件生产场景，既可以用于新零件的切削加工，也可以用于磨损后机械零件的内孔修复镗削，适配性极强。
