手动挡车型的换挡操纵机构长期使用后,最容易出现松旷、虚位变大、入档手感模糊的问题,故障点往往不在变速箱内部的同步器或拨叉,而在驾驶舱换挡底座这一段外露的联动部件上。这套衬套弹簧组件就布置在弹簧侧手动档位选择器的内部,是Polo MK4以及部分MK5车型换挡底座上的关键复位与定位零件,建模时需要把衬套的铰接配合、弹簧的预压行程和周边钣金、换挡摇臂的干涉边界全部还原,才能用于替换件开发、故障演示或者改装方案校核。

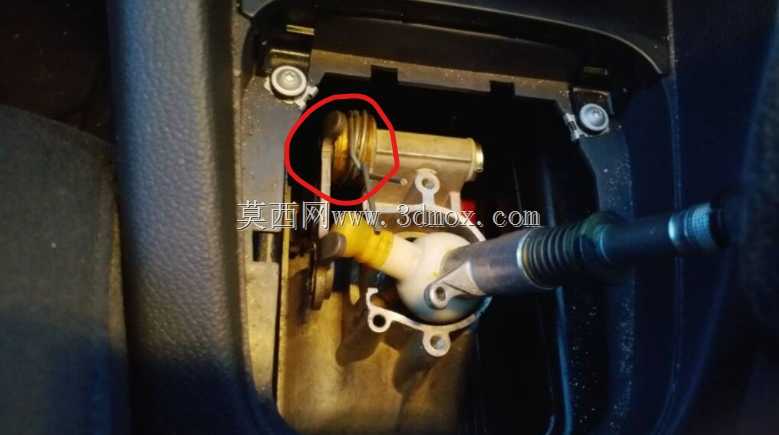

从实际装车位置看,该组件卡在换挡底座左侧的铰接支点附近,红色圈出的区域正是衬套与回位弹簧叠装的位置。换挡杆前后左右摆动时,选档摇臂和换档摇臂分别绕不同支点转动,衬套承担铰接孔与销轴之间的耐磨、消隙作用,弹簧则提供侧向回位力,让换挡杆在空挡时能够稳定回到三/四档对应的中间槽位。原车橡胶衬套老化后会开裂、压缩变形,销轴和孔之间出现径向间隙,表现为换挡杆晃动量增大、挂档行程变长,甚至出现选档不到位、难挂一档或倒档的情况;弹簧若疲劳松弛,空挡回中力度会明显变弱,换挡后拨杆不能顺畅回到中位。
结构设计上,衬套属于薄壁套筒类零件,外圈压入摇臂的安装孔,内孔穿过固定销轴,端面和弹簧座贴合。建模时要重点控制几个配合尺寸:衬套外径与摇臂孔采用过渡或小过盈配合,防止衬套随轴转动外圈打滑;内孔与销轴为间隙配合,保证摇臂转动灵活但径向旷量控制在零点几毫米级别;衬套轴向长度要略小于两侧支座的间距,留出热膨胀和装配余量,避免夹紧后转动卡滞。弹簧为圆柱螺旋扭转或压缩回位结构,套在衬套外侧的弹簧座上,一端抵靠底座钣金止口,另一端勾住或顶住摇臂凸台,建模时需要画出真实的簧丝直径、中径、有效圈数和两端挂钩/磨平结构,不能只用示意圆柱代替,否则预紧角度和力臂关系无法准确计算。
安装边界方面,整个组件位于换挡防尘套下方、换挡轴输入球头的左侧区域,周边有冲压钣金支架、塑料选档座和换挡拉索联动块,操作空间非常狭窄。拆卸更换时通常不需要抬下变速箱,只需拆下换挡杆装饰罩、防尘套和底座固定螺栓,即可暴露该铰接点;装配时要注意弹簧的预压方向,装反会导致回中力方向错误,空挡位置偏向一侧。三维建模过程中需要同步建立周边简化包络:上方钣金翻边、下方拉索固定座、相邻的换挡摇臂轮廓都要做出占位体,检查衬套压入后是否和弹簧端部发生摩擦、弹簧全行程摆动时是否蹭到周边线束或塑料件。
从工程应用场景来说,这套模型既可以用于售后维修领域的故障件测绘替换,也适合作为手动换挡操纵机构教学的典型案例。衬套材料一般选用耐磨尼龙、聚氨酯或增强橡胶,兼顾低摩擦和缓冲吸振;弹簧采用弹簧钢并做表面防锈处理,保证数十万次换挡循环后弹力衰减在允许范围内。设计校核时要模拟换挡全行程:选档横向动作和换档纵向动作分别带动不同摇臂,衬套在整个转动角度内接触面压均匀,弹簧扭矩随转角平滑上升,不能出现死点或突变卡滞。对于改装场景,强化聚氨酯衬套可以减小虚位、提升换挡吸入感,但过硬的材质会传递更多变速箱振动到换挡杆,需要在衬套硬度和阻尼之间做平衡,这也是结构设计时必须结合实车体感反复调整的部分。
