袖剑弹射伸缩机械结构创意设计

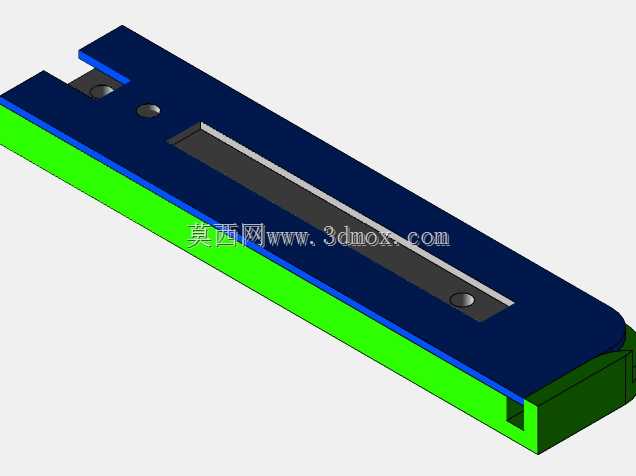

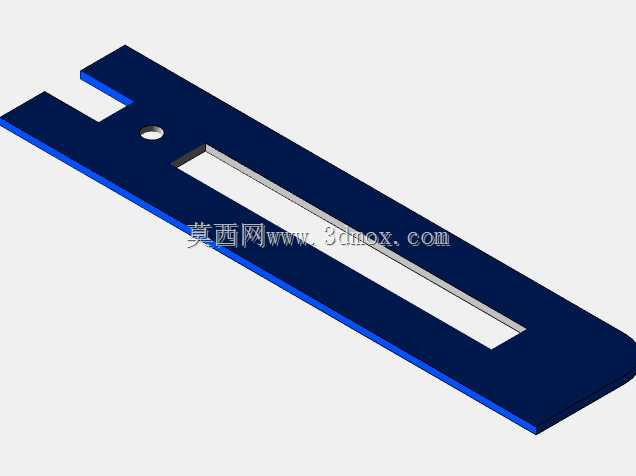

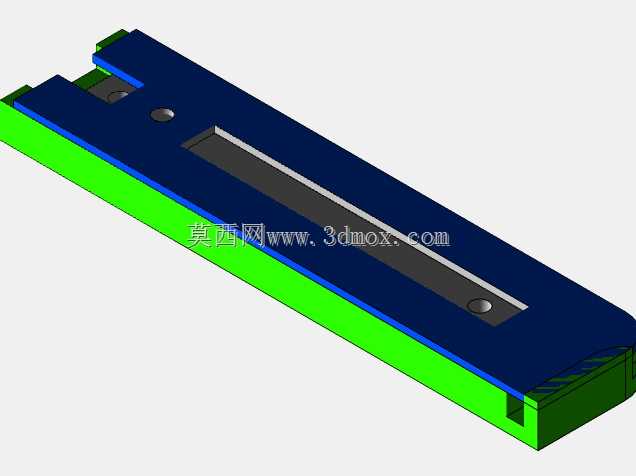

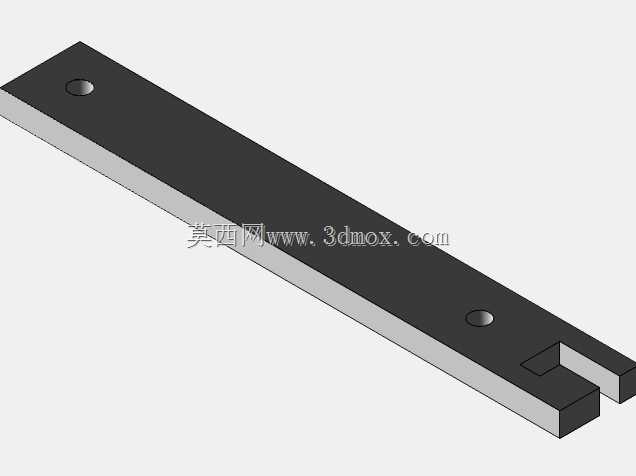

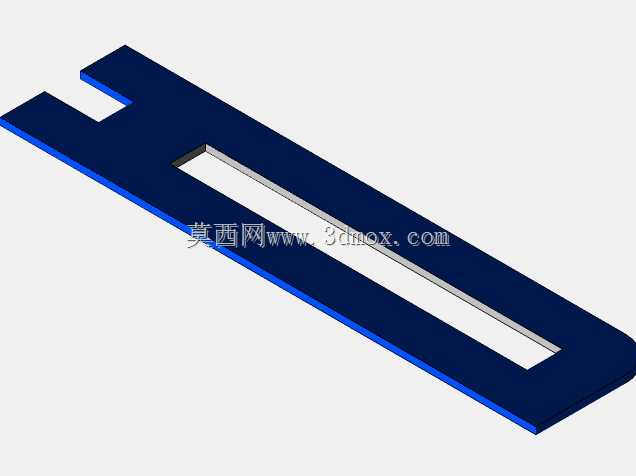

　　这套结构围绕袖剑类弹射伸缩动作展开，整体采用长条形分层壳体承载内部滑动件，外层为深蓝色主框架，下层绿色件构成导向与限位基座，中间银灰色长条对应刃体或推杆的运动通道。从装配关系看，运动件沿壳体长度方向做直线往复动作，前端为伸出端，后端预留弹性元件与限位结构的布置空间，两个圆形点位用于销轴或螺钉定位，保证滑动过程中侧向间隙可控。

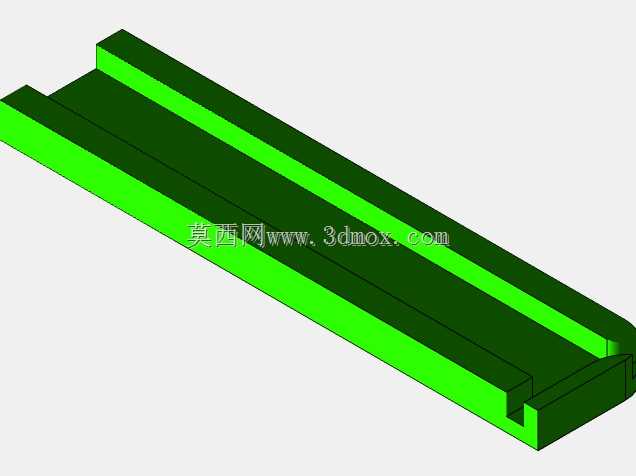

　　在实际用途上，这类结构常见于影视道具、cosplay装备、机械原理教学演示以及创意机构验证。它并不追求复杂传动，而是把直线导向、弹性储能、末端限位三个核心动作压缩在一个狭长空间内。设计者需要重点解决的是伸出瞬间的导向稳定性、收回后的锁定可靠性，以及反复动作后导轨面的磨损问题。模型中绿色下层件与深蓝色上盖形成近似槽型导轨，滑动件被约束在槽内，只能沿轴向移动；这种布局加工门槛低，若采用3D打印制作，可分别打印上盖、底座和滑动条，再通过销轴组装。

　　设计思路上，结构走的是简易易用路线。壳体外形为细长矩形，宽度方向尺寸紧凑，便于贴合手臂或安装在护臂内部；长度方向预留了足够行程，使刃体或模拟刃能够完全伸出并在收回时藏入壳内。前端开口处做了收边与导向斜面，可减少伸出时的卡滞；后端则利用壳体端部形成弹簧或弹片的支撑面。中间长槽不仅减轻重量，也为观察内部运动、调整弹性件预紧量提供了便利。两个圆形安装点分布在滑动通道附近，装配时可作为旋转支点或固定轴位，具体取决于采用直推式还是摆杆触发式方案。

　　从尺寸边界看，整体呈窄长板状，厚度方向由上盖、滑动件和底座三层叠加，安装时需要在护臂或道具外壳内预留相应的高度空间；宽度方向应保证两侧留有壁厚，避免导轨在受力后张开；长度方向则要同时满足伸出行程、收回隐藏长度和尾部弹性件占用空间。若用于真人佩戴，外壳边缘需要做圆角处理，固定带或绑带位置应避开运动槽和触发机构，防止动作干涉。

　　功能特性方面，该结构强调直线伸缩与快速弹出。弹性元件提供初始动力，滑动件在导轨约束下向前运动，到达末端后由台阶面限位，避免脱出；收回时依靠手动推回或辅助复位机构进入锁定位置。触发部分可以在现有壳体基础上扩展，例如在侧面增加拉环、推杆或连杆，利用手指小幅度动作释放锁止件。由于模型主体已经把导向通道和安装孔位表达清楚，后续设计者只需在尾部补充弹簧座、在侧部补充锁扣，即可形成完整动作闭环。

　　从工程实现角度看，导轨配合间隙是关键。间隙过小，打印件或加工件容易因表面粗糙度和形变产生卡滞；间隙过大，伸出时会出现明显晃动，影响动作手感。较为稳妥的方式是让滑动条与槽道采用面接触导向，在两侧保留均匀间隙，并在受力较大的末端增加局部加厚。销轴孔位置应与运动方向垂直，孔边设计凸台以提高抗挤压能力。若采用塑料件，反复冲击的末端限位面容易发白或断裂，可在限位处增加圆角、加大接触面积，或嵌入金属销承受冲击。

　　这套三维结构把隐藏式伸缩机构的主要空间关系完整呈现出来：外层壳体负责防护和安装，内层槽道负责导向，长条滑动件负责执行伸出动作，点位特征负责装配与限位。对于结构设计人员来说，它可以作为直线弹射机构的简化验证样例；对于道具制作者来说，它提供了一个便于加工、便于调整、便于扩展的基础框架。后续优化可围绕触发力、复位方式、锁定强度和佩戴固定方式继续展开，使动作既顺畅又安全。
