蝴蝶造型薄板异形轮廓拉伸结构件

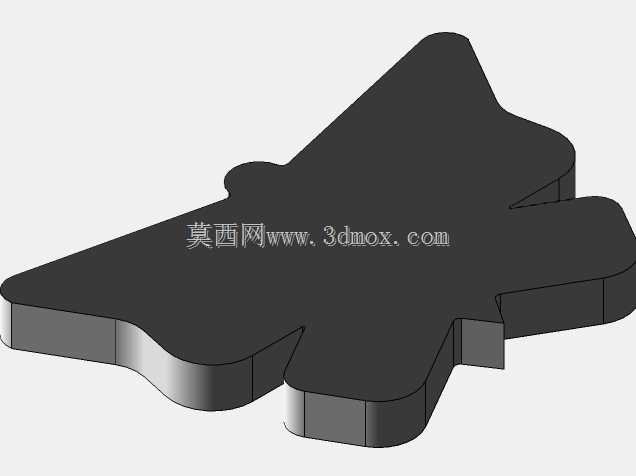

　　该结构件以蝴蝶侧影为基础轮廓，采用等厚薄板拉伸方式形成实体，整体没有复杂装配关系，重点在于平面轮廓曲线、边缘过渡和厚度方向的一致性控制。模型外形由多段自由曲线拼接而成，左右两侧并非严格镜像，头部、翅尖、尾部和侧边凸起均保留了造型特征，适合用于异形薄板件的轮廓建模、线切割路径验证、激光切割下料评估以及简单冲压或折弯前的坯料分析。

　　从实际加工角度看，这类零件常见于工艺装饰板、设备外罩点缀件、教学样件、标识牌、夹具定位垫片或展示件的前期结构验证。虽然蝴蝶造型本身偏装饰性，但建模过程所涉及的曲线闭合、轮廓光顺、尖角处理、拉伸厚度设定和边缘干涉检查，与机械行业中大量异形板件的设计方法一致。对于薄板件而言，轮廓是否闭合直接决定后续拉伸、切割和数控加工能否顺利进行；曲线连接处若存在断点、重叠或曲率突变，CAM软件识别轮廓时容易产生跳刀、重复切割或路径不连续的问题。

　　模型厚度方向较为简单，侧壁与板面基本保持垂直，未设置拔模斜度、翻边、加强筋或安装孔位，因此更接近二维轮廓沿法向拉伸得到的毛坯件。若投入实际使用，可在此基础上补充安装孔、沉台、折弯边或背部连接座。用于装饰面板时，可在翅面区域增加镂空纹理，以减轻重量并增强视觉效果；用于机床防护罩或挡板时，则需要根据安装空间补充折弯边和固定孔，并校核薄板在振动条件下的刚度；用于教学或加工演示时，该轮廓能够直观体现样条曲线绘制、约束添加、对称参考、轮廓修剪和实体拉伸等操作要点。

　　外形边界方面，零件最大外廓集中在蝴蝶展开方向，翅尖位置形成较明显的外伸结构，尾部和侧边小凸起增加了轮廓复杂度。布置加工坯料时，应按最大长度和最大宽度预留夹持边，尤其在激光切割、水刀或线切割加工中，外伸尖角处不宜距离板材边缘过近，以免热影响、装夹变形或切割收尾时产生抖动。若采用整块板料嵌套下料，多个零件之间应保留合理割缝间距，尖角区域可根据工艺能力增加微小圆角，避免应力集中和刀具路径急转。

　　结构设计思路上，先以蝴蝶侧影确定主体轮廓，再通过连续曲线控制翅膀外缘、头部和尾部形态。轮廓中既有大曲率平滑段，也有局部内凹和外凸过渡，这些位置在加工中容易成为尺寸偏差集中区。建模时应保证相邻曲线相切或曲率连续，减少突兀折点；对于必须保留的尖角，可在工程图中明确尖角角度、圆角半径和允许偏差。厚度选择需结合用途确定，装饰展示件可采用较薄板材以突出轮廓，机械防护或承载垫片则应增加厚度，并考虑孔边距、固定点间距以及薄板受力后的挠曲。

　　安装边界上，当前模型未体现孔位和配合面，实际装配前需要根据相邻部件确定支撑点。蝴蝶轮廓的中部面积较大，适合作为主固定区域；翅尖外伸较长，若仅在中心固定，受碰或振动时端部可能产生摆动，因此在尺寸较大的应用中，宜在两侧翅膀隐蔽位置增加固定点，或在背部设置折弯边、焊接螺柱、压铆螺母等连接结构。若作为非金属雕刻或激光切割件，还需注意材料热膨胀和切口宽度对最终外形的影响。

　　整体来看，该模型的价值不在于复杂机构运动，而在于异形薄板从轮廓构想到可加工实体的完整表达。它能够帮助结构设计人员练习自由曲线约束、轮廓工艺性检查、板材边界规划和基础拉伸建模，也可作为异形切割件、装饰板件和教学加工样件的设计参考。
