模块化可换头餐厨手持工具基座结构

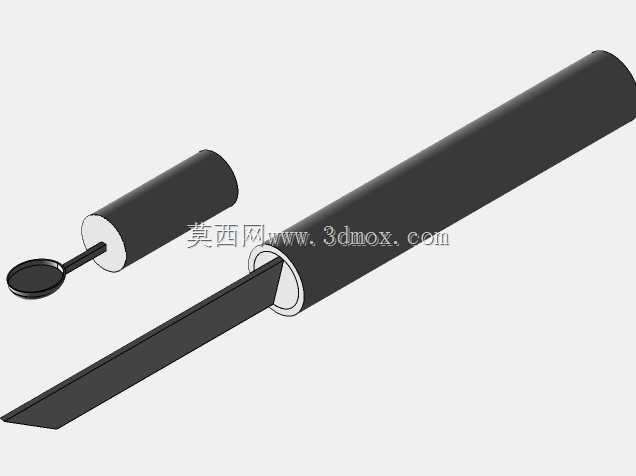

　　该套三维结构围绕餐厨手持作业中工具种类多、收纳分散、重复购置手柄造成空间浪费的实际问题展开，采用统一握持基座加可切换工作端头的组合形式，将刀、勺、叉等不同功能端头纳入同一套快换体系。结构主体由长柄握持筒、短柄握持筒、片状切削端头、勺状舀取端头以及端头锁定配合段组成，长柄件适配需要较大操作力矩、施力距离较远的切削类作业，短柄件适配近距离精细舀取、搅拌类操作，两类手柄端部均设置同轴插接腔，工作端头尾部设置对应圆柱插接轴，插入后通过径向限位结构限制周向转动，避免作业过程中端头随载荷偏转。

　　从实际使用场景看，家庭厨房、小型餐饮备餐区、户外便携餐厨套装均存在台面收纳空间有限的问题，常规独立刀具、勺叉各自带有完整手柄，抽屉内堆叠后手柄占用大量容积，且不同工具手柄粗细、重心差异较大，使用者切换工具时需要反复适应握持手感。该统一基座方案将重复的手柄部分合并为少量通用件，仅保留功能差异集中的工作端头，端头部分可采用扁平片状、勺状曲面、叉齿等不同构型，收纳时端头可平行叠放于窄槽内，手柄单独放置，整体占用空间远低于成套独立工具。

　　结构设计上，握持筒采用等截面圆柱外形，外表面无突出棱边，握持时手掌接触面连续，长时间施力不易出现局部压痕；筒体内腔为插接配合提供容纳空间，端头插接轴的伸入长度根据作业载荷设定，切削类端头承受较大弯曲力矩，配合段长度相应增加，配合面接触面积增大后可降低接触面压，减少长期使用后的配合松旷。勺类端头承受载荷以轴向舀取和小幅度扭转为主，插接轴长度可适当缩短，兼顾拆装便利性。端头与手柄的对接端面设置轴向贴合面，装配后两者端面完全抵紧，工作时弯曲载荷由插接轴的剪切作用和端面的承压作用共同承担，避免载荷全部集中在插接轴根部造成应力集中。

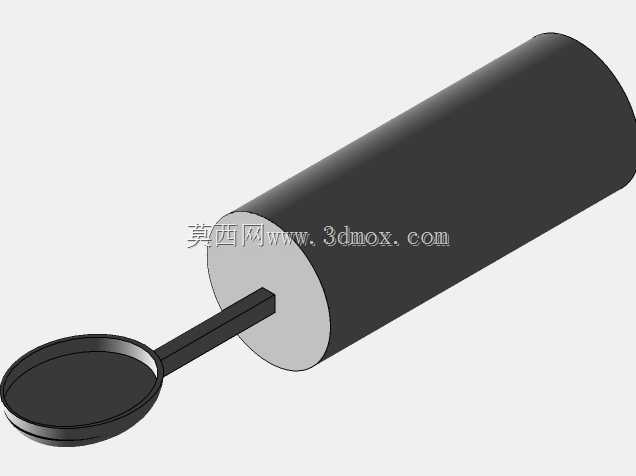

　　外形尺寸方面，长手柄整体长度按照成年人手掌握持加前臂施力的操作习惯设定，握持段直径控制在适合四指合围的区间，端部伸出的片状切削端头宽度满足常规食材切削的接触面要求，端头厚度从刃口区域向插接根部逐步递增，形成等强度过渡形态，既保证刃口区域的切削锋利度，又提升根部抗弯曲能力。短手柄长度适配单手握持、拇指按压施力的操作方式，勺状端头的球面深度满足少量液体、颗粒食材的舀取需求，端头边缘与手柄对接处平滑过渡，不存在清洁死角。安装边界上，所有端头的插接轴采用统一公称直径，同一手柄可适配不同功能端头，切换时仅需将端头沿手柄轴向拔出再插入目标端头即可，无需额外辅助工具；插接配合的公差带按照频繁拆装的使用要求选取，既保证装配后无明显晃动，又避免长期插拔后配合面过早磨损。

　　从建模实现角度，手柄筒体采用回转体特征构建，内腔通过抽壳或切除拉伸生成，端头部分根据各自功能分别采用拉伸、曲面剪裁、加厚等特征成型，插接轴与筒体内腔为同轴配合关系，建模时需保证两者轴线重合，配合段的圆柱面无拔模斜度，确保实际装配后轴向滑动顺畅。切削端头的刃口区域做薄壁处理，根部与插接轴衔接处设置圆角过渡，降低淬火或使用过程中的开裂风险；勺状端头的工作曲面与尾部插接轴之间设置过渡连接段，保证曲面载荷可顺畅传递至手柄。整套结构在验证时需重点关注插接配合的同轴度、端面贴合度以及端头受载后的挠度变形，确保不同功能端头切换后均可稳定完成对应餐厨作业。
