带侧握把手的圆柱保温储水容器结构

　　该结构围绕日常手持热饮容器的使用需求展开，主体采用同轴圆柱腔体布局，外侧配置一体式侧向握持把手，可作为马克杯或保温瓶的基础结构件使用。从实际应用场景看，这类构件主要面向办公桌面、户外出行、餐饮配送等需要短时盛装热饮或常温饮品的场合，圆柱腔体提供稳定的储液空间，侧置把手则解决高温液体盛装时直接握持筒壁容易烫手的问题。

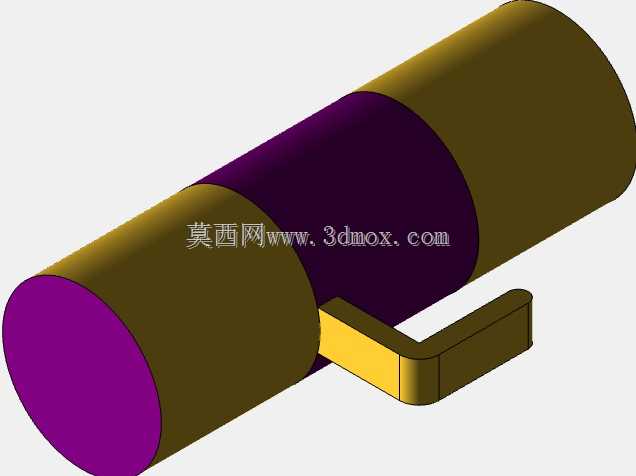

　　建模时先以旋转方式建立筒身主体，三段不同外径的圆柱段沿同一轴线排布，形成端部、中部和主体段的阶梯外形。端部圆形截面保持封闭，便于后续在结构评审中检查腔体边界；筒壁各段之间通过同轴约束保证中心线重合，避免装配或后期改型时出现偏心。紫色端面与橄榄绿色筒身在模型中用于区分不同功能区域，端面可理解为瓶底或可视截面，筒身则对应外壳与内部保温层的占位空间。

　　把手位于筒体下侧偏外位置，整体呈弯折条状，由连接段、水平握持段和端部挡边组成。靠近筒壁的连接段以较大接触面积贴合圆柱外表面，这样做能够分散握持载荷，减少窄边连接带来的应力集中；水平段向外伸出后再向上弯折，形成手部可穿过的握持开口。把手末端保留短挡边，可限制手掌侧向滑出，在容器盛满液体、整体重量增加时，握持稳定性更好。黄色外观区域突出把手零件，便于在装配环境中快速识别其与筒体的贴合关系。

　　尺寸边界方面，筒体长度明显大于直径，属于细长圆柱容器形态，适合放置在杯架、车载置物槽或桌面边角。把手外伸量需要控制在筒径的一定比例内：外伸过小，手指无法顺利进入握持区；外伸过大，则会增加包装尺寸，并在磕碰时形成较长力臂，容易使连接根部受弯。结构设计中应把把手最外轮廓纳入整机包络，连同筒体端面一起检查放置间隙。若用于保温杯，筒身内部还需预留内胆、真空层或保温填充层的厚度，外部壳体不能只按单层薄壁理解；若用于普通马克杯，则可简化为单层筒壁，但把手根部仍需保留圆角过渡。

　　从受力路径看，提起容器时，载荷由液体和筒身自重传递到筒体与把手的连接区域，再经把手水平段传递到手掌。连接段与圆柱面相交处是最需要关注的部位，三维建模时应避免尖角相贯，实际产品中可通过加宽粘接面、增加包覆弧面或设置加强筋来提高可靠性。把手截面不宜过薄，尤其在弯折位置，需要同时满足抗弯和抗扭要求；握持段上表面可保持平直，便于手指受力，下侧则可根据人机需求增加微弧面。

　　该模型的价值在于把容器主体和握持件作为一个装配关系清晰的结构来表达：圆柱腔体负责容量与摆放，侧把手负责取放与隔热，二者通过曲面贴合形成完整产品形态。后续细化时，可在端部增加瓶口、螺纹盖、密封圈或底座胶垫，也可在筒身上追加铭牌区、防滑套和液位观察结构。对于结构设计人员来说，该件可用于验证容器包络、把手握持空间、零件分件方式以及外壳与内胆的层叠关系；对于加工或选型人员，则可据此评估金属冲压、塑料注塑、不锈钢焊接或双层保温杯体的工艺可行性。
