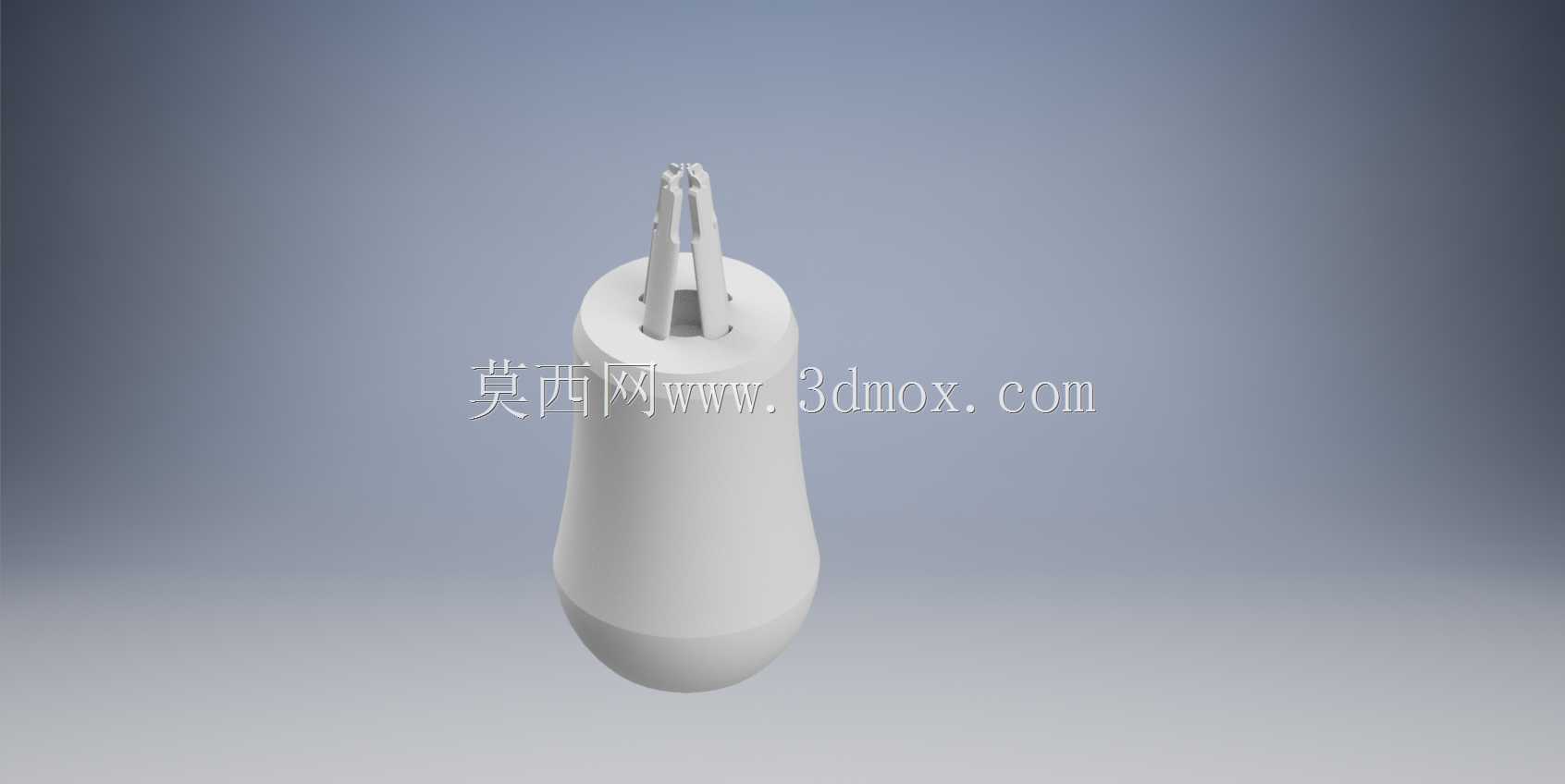

可调式多功能Ez螺钉旋具结构设计

　　在日常装配、维修、教学实训以及小批量多规格紧固件作业场景中，操作者往往需要反复更换不同规格的螺丝刀，频繁寻找、切换工具不仅打断作业节奏，也容易因工具规格不匹配造成批头滑脱、螺钉槽口损伤。这款可调式多功能螺钉旋具的结构设计，正是围绕多规格螺钉快速适配、减少工具携带数量、提升连续操作舒适度这一实际需求展开。

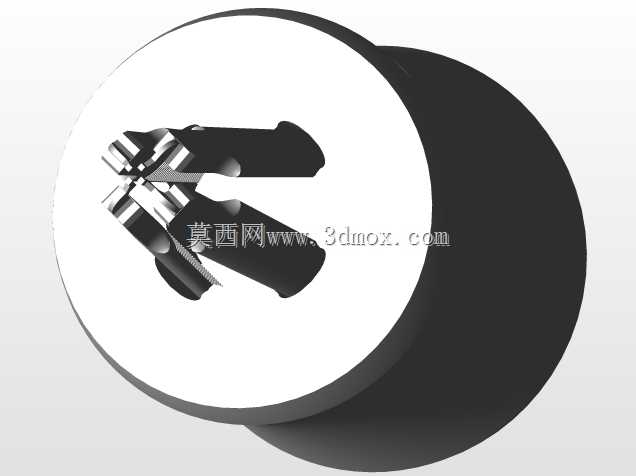

　　从功能逻辑来看，该旋具的核心在于前端可调节夹爪式工作头。传统螺丝刀依靠单一固定形状的批头与螺钉槽口配合，一字、十字以及不同槽宽规格往往需要多把工具轮换；本结构将前端工作部分设计为多瓣可调夹爪，通过旋转手柄尾部的旋钮，带动内部传动件改变夹爪之间的张开与收拢距离，从而适配不同槽宽、不同类型的螺钉头部。作业时，操作者无需在工具盒中反复翻找对应批头，只需转动尾部调节机构，即可在一定范围内连续调整工作头尺寸，使夹爪贴合螺钉槽口，完成拧紧或拆卸动作。

　　结构组成上，该工具将多个功能部件整合为一个整体，主要包括握持手柄、前端可调夹爪、尾部调节旋钮、内部传动与导向部件，以及磁性尖端定位结构。前端夹爪采用较高硬度与韧性的材料思路设计，重点抵抗拧紧过程中的弯曲、扭转变形和局部磨损；夹爪尖端形状针对螺钉槽口进行贴合优化，使其在承受扭矩时能够更稳定地嵌入槽内，降低打滑概率。手柄部分则强调握持包裹性，外形采用连续过渡的曲面轮廓，避免尖锐棱角，使手掌在不同施力角度下都能获得较均匀的接触面。

　　从人机工程角度分析，螺丝刀在长时间使用中，掌心、指根和拇指侧缘容易受到集中应力，尤其在需要较大预紧力或频繁旋转时，手部疲劳感会明显增加。该手柄曲面并非简单圆柱造型，而是结合握持姿态进行收放变化：中段饱满，便于掌心贴合发力；靠近工作头区域逐渐收窄，有利于手指控制方向；尾部调节旋钮位置设置在手掌可自然触及的范围内，操作者在不明显改变握持姿势的情况下即可完成夹爪开度调整。这样的布局能够减少工具换手、放下和重新拾取的次数，使装配流程更加连贯。

　　磁性尖端是该结构中实用性较强的辅助设计。螺钉在狭小空间、竖直向下安装或单手操作时，容易出现对位不稳、掉落等问题；尖端引入磁性吸附后，螺钉可在旋入初期被暂时保持在工作头位置，便于操作者对准螺纹孔。对于电子设备维修、教具拆装、箱体内部紧固件作业等视线受限场景，该功能能够明显降低螺钉掉落寻找的时间损耗。需要注意的是，磁性结构主要承担定位与辅助夹持作用，不能替代夹爪对槽口的机械啮合，因此模型中尖端与夹爪的相对位置、磁力作用区域以及螺钉贴合面都需要在结构细化时保留足够空间。

　　在三维建模过程中，应重点处理可调机构的运动关系。尾部旋钮旋转时，内部不宜仅做外观示意，而应体现螺旋进给或锥面撑开的传动逻辑：旋钮的旋转运动转化为夹爪支承件的轴向位移，再通过斜面、滑槽或弹性收拢结构使夹爪产生径向开合。夹爪瓣数、导向槽长度、锥面角度和限位台阶共同决定调节范围与夹紧稳定性。若锥面角过小，调节行程可能不足；若锥面角过大，则夹爪自锁和扭矩传递能力会下降。设计时需要在开度范围、操作力和结构强度之间取得平衡。

　　外形尺寸与安装边界方面，该工具属于手持五金件，整体轮廓应围绕成人手掌握持尺度控制。手柄最大外径不宜过粗，否则手指围合困难；也不宜过细，否则扭矩传递时局部压强增大。前端工作头在最大开度状态下，其外扩轮廓应避免与邻近零件发生干涉；尾部旋钮直径应小于或接近手柄主体直径，保证放置时稳定且不会形成突兀台阶。模型装配时需检查夹爪完全收拢与完全张开两种极限位置，确认各瓣夹爪之间、夹爪与手柄内壁之间、旋钮与尾盖之间不存在运动干涉。

　　从应用场景看，这类工具适合多品种、小批量装配工位、实验室维护、教学演示以及家庭日常维修。它并不追求替代定扭矩精密批头或重型冲击旋具，而是通过可调结构覆盖常见螺钉规格，减少工具切换频次。结构设计人员在参考该模型时，可进一步补充夹爪弹性复位件、旋钮阻尼、尖端磁吸件安装腔以及表面防滑纹理等细节，使外观造型与实际功能逻辑形成统一。
