桌面级丝状耗材挤出收卷一体装置

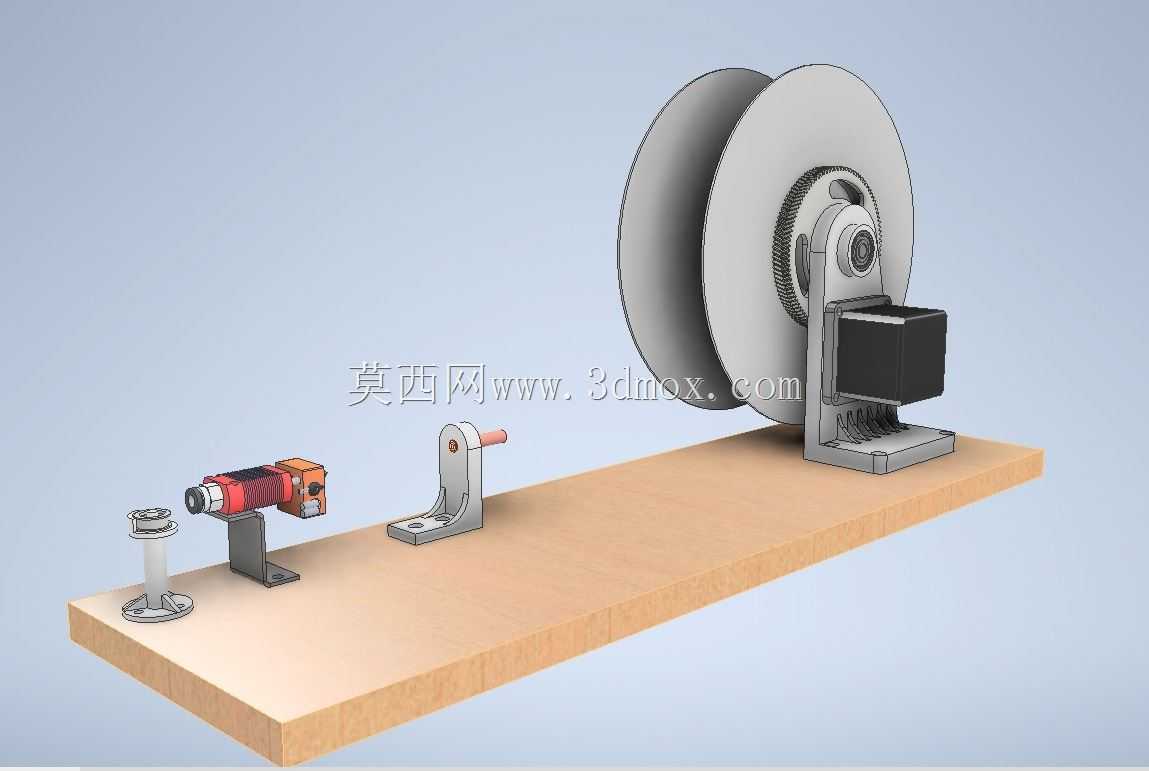

　　这套桌面式丝状耗材成型装置，主要面向小批量线材试制、高分子材料改性实验、3D打印耗材自制以及小型线材连续收卷场景，整套机构平铺安装在一块长条型木质安装基板上，所有功能单元沿基板长度方向依次排布，从左到右分别完成线材导出、挤出牵引、导向限位以及成品卷绕的完整工序，不需要额外搭建大型机架，在实验室工作台、小型试制工位或者教学实训台面上都可以直接摆放使用。

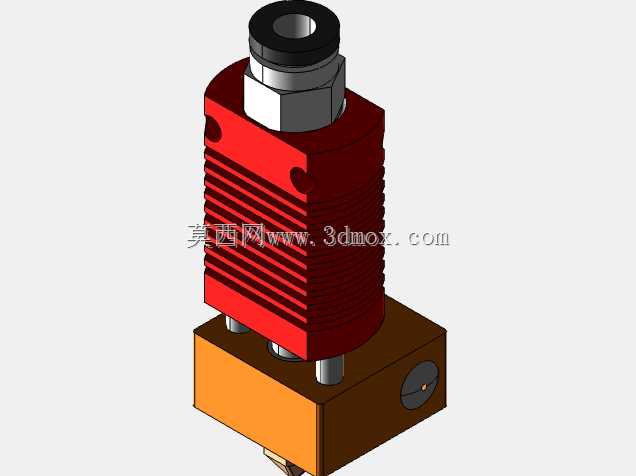

　　从实际工位布局来看，最左侧的立式支撑座用来承托待加工的线材或者前置冷却后的丝材，座体底部带法兰式安装盘，通过紧固件直接锁附在基板平面上，支撑柱顶端设置过线定位结构，丝材从定位孔中穿过时可以保持竖直进线姿态，避免进线端出现弯折、跑偏或者与相邻部件发生剐蹭。紧邻进线座的是挤出驱动单元，该单元采用卧式安装的减速驱动组件，驱动主体通过L型折弯支架固定在基板上，支架立面和底面都预留安装孔位，装配时可以先调整驱动轴线的水平高度，再锁紧固定螺栓，保证挤出输出端和后续导向件的中心高保持一致。驱动单元的输出侧配置挤出接头，针对PET类纤维丝材的熔融挤出或者定型牵引需求，接头部位做了同轴定位设计，丝材经过接头时可以获得稳定的输送推力，接头旁侧的安装块用来固定加热或者测温配套元件，实际改造时也可以根据加工材料的不同，更换不同孔径的出料嘴，适配不同直径规格的丝材生产。

　　挤出单元和收卷单元之间设置了中间导向支架，支架同样采用L型折弯结构，底部锁附在基板上，立板顶端伸出一根水平导向轴，轴端做圆角处理，丝材从挤出端输出后绕过导向轴，再输送到后方的收卷工位，这个中间导向件的作用是改变丝材的输送路径，把挤出端的水平出线方向调整为适配收卷盘的进线角度，同时张紧丝材，避免松垮的丝材在输送过程中打结、缠绕。导向轴的安装高度经过匹配设计，和挤出接头中心、收卷盘的进线位置基本处于同一工作高度区间，丝材在整个走线路径上的弯折角度控制在合理范围内，不会因为过小的折弯半径导致刚挤出的高温丝材发生变形，也不会让冷却后的硬丝出现弯折断裂。

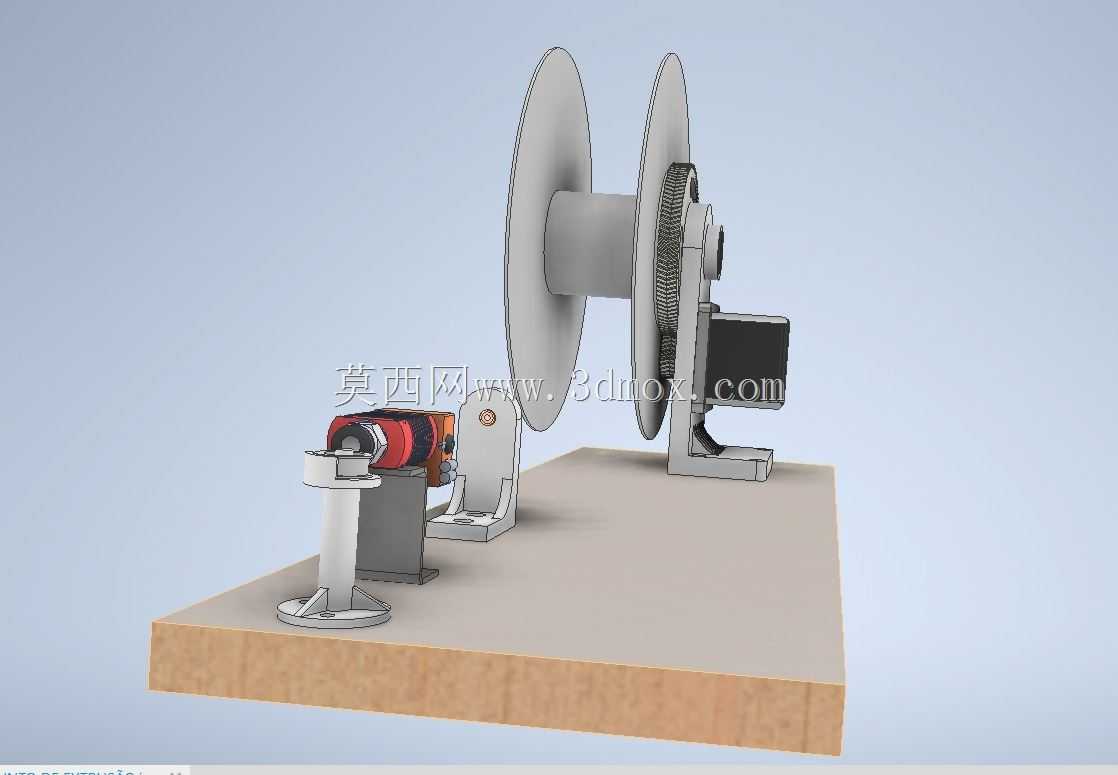

　　装置末端的收卷机构是整套设备的核心功能部件，底部是一体式铸造或者折弯成型的立式安装支座，支座底面带加宽的安装法兰，通过多组紧固件固定在基板右端，保证大直径料盘转动时整机不会出现晃动。支座上部承载收卷盘，收卷盘为双侧挡边的工字轮结构，两个圆形挡边之间的卷筒用来缠绕成品丝材，大直径的盘体可以容纳更长的连续丝材，减少小批量试制过程中频繁换盘的工作量。盘体和支座之间设置回转支撑以及传动配合结构，盘体侧面可以看到啮合传动的齿圈结构，动力可以通过齿轮啮合传递给收卷盘，带动盘体以设定的转速匀速转动，牵引前端挤出的丝材整齐缠绕在卷筒上。收卷支座的侧方还安装了一个方型的动力箱体，箱体内部可以容纳驱动电机、调速控制元件或者传动组件，箱体和支座之间做了定位贴合，安装螺丝从侧面锁入，后期维护时可以单独拆下箱体检修内部元件，不需要拆解整个收卷盘支架。

　　整套装置的安装边界完全依托长条基板规划，基板为平整的实木板或者复合板，板面厚度足够支撑所有金属部件的重量，各个功能单元的安装孔位都在板面上预先定位，装配时不需要在工作台面上额外打孔，直接把整板放置在水平台面上即可投入使用。各个支架的底部都做了加宽处理，和基板的接触面积充足，工作过程中驱动部件产生的振动可以通过基板均匀分散，不会出现局部支架翘起的情况。走线路径全程没有遮挡，操作人员在设备前方就可以完成穿丝、调整导向件位置、观察挤出状态以及查看收卷整齐度的全部操作，收卷盘的外侧挡边完全外露，换盘时只需要松开轴向固定件就可以把满盘取下，再装上空盘，操作流程简便。

　　在结构设计思路上，这套装置没有采用复杂的一体式焊接机架，而是把每个功能单元做成独立的模块化组件，全部通过紧固件固定在同一块基准平板上，不同工位之间的位置可以根据实际工艺需求小幅调整，比如更换不同长度的挤出料筒时，可以松开挤出支架的固定螺丝，沿基板长度方向移动支架位置，调整挤出端和中间导向轴之间的距离，给冷却风道或者冷却水槽预留安装空间。如果需要加工不同材质的丝材，既可以更换挤出接头的出料孔径，也可以调整收卷盘的转动速度，让牵引速度和挤出速度匹配，保证丝材直径均匀。收卷盘的齿圈传动结构相比直接摩擦传动，传动比更稳定，不会因为丝材拉力变化出现盘体打滑、转速忽快忽慢的问题，缠绕出来的丝卷松紧度一致，不会出现局部堆叠或者塌卷的情况。

　　从实际使用的角度来看，这类小型挤出收卷装置不需要占用大型生产设备的场地，在材料实验室里可以用来测试不同配比高分子材料的拉丝性能，在小型工坊里可以用来把回收的塑料颗粒重新加工成3D打印用丝材，在教学场景中可以让学生直观看到线材从挤出到收卷的完整传动过程，每个部件的安装方式、配合关系都完全外露，没有外罩遮挡，方便理解走线路径、动力传递路径以及各个工位的功能逻辑。整机所有结构件的造型都做了简化，支架多采用标准折弯件，安装面平整，没有多余的复杂曲面，加工制造难度低，后期更换易损件的成本也可控，适配小批量、多批次的柔性线材加工需求。
