水翼三体滑行帆船创意三维设计作品

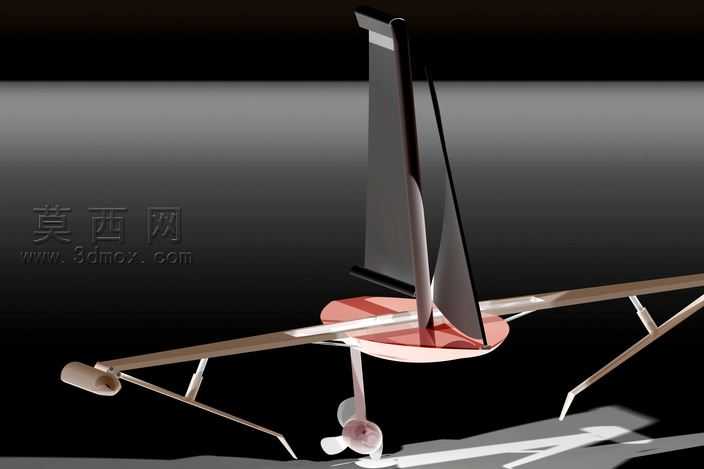

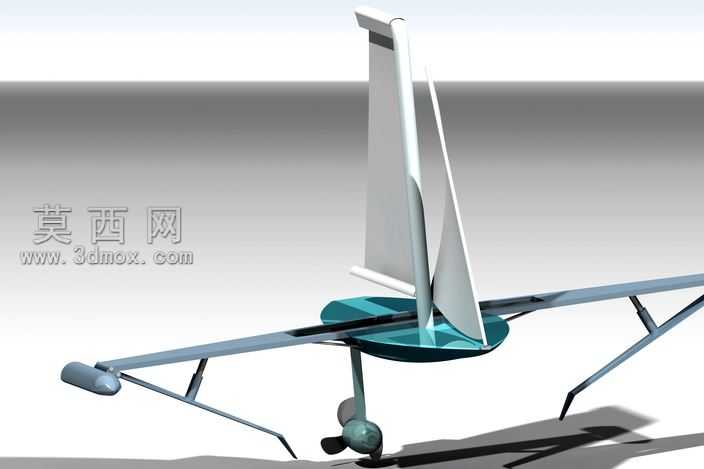

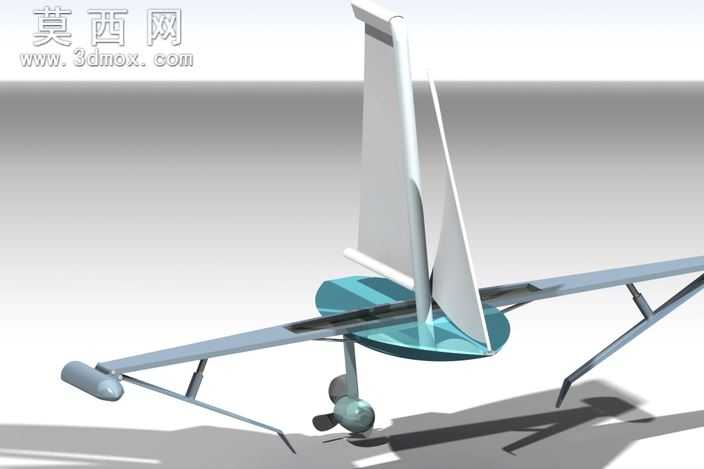

本作品为创意水翼三体帆船的三维设计模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先以主浮体为核心基准，绘制主船体的流线型截面轮廓，通过放样、曲面修剪、实体加厚等操作完成主浮体的基础造型，主浮体采用深V滑行艇底设计，兼顾低速排水航行与高速水翼抬升后的滑行稳定性。两侧的支撑臂采用等强度变截面梁结构建模，通过多段引导线扫掠生成支撑臂曲面，末端设置小型辅助浮体，辅助浮体采用圆润的水滴形造型，避免航行时产生过大的兴波阻力，同时在高海况下提供足够的回复力矩，防止船体侧翻。水翼系统是本设计的核心结构，建模时分别完成主水翼与尾水翼的翼型截面绘制，采用低阻层流翼型，通过曲面拉伸、翼梢修型完成水翼主体，再通过可转动的连接支柱与主船体、支撑臂完成装配约束，预留了水翼角度调节的结构空间，可模拟不同航速下的水翼攻角调整效果。帆装部分采用硬质帆与软帆结合的设计，主帆为流线型硬质翼帆，通过曲面加厚生成薄壳实体，表面做光滑连续处理，前缘设置可转动的前缘缝翼结构，辅助帆为三角软帆，通过约束模拟帆面受风时的曲面张紧形态。渲染阶段采用物理渲染器完成效果输出，主船体与支撑臂赋予高光泽金属漆材质，表面添加细微的金属颗粒质感，水翼部分赋予哑光碳纤维复合材料材质，表现出高强度轻量化的材质特性，帆面赋予哑光复合织物材质，添加细微的织物纹理提升真实感，水面场景采用动态波纹材质，模拟航行时船体抬升后水面的尾流与光影反射效果。整体设计围绕高速水翼航行的核心需求，在结构上优化了水翼与船体的连接强度，在造型上兼顾空气动力学与水动力学性能，通过三维建模完整还原了水翼帆船从低速排水到高速抬升航行的结构形态，各部件之间的装配关系清晰，可用于水翼载具的原理展示、结构验证与创意设计参考。
