洗碗机耐高温替换衬套结构设计

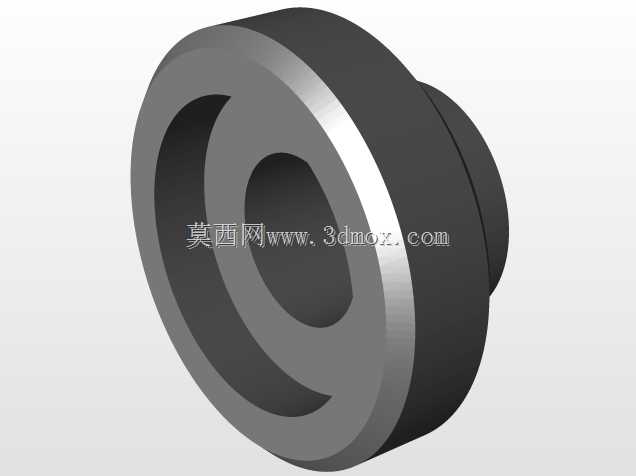

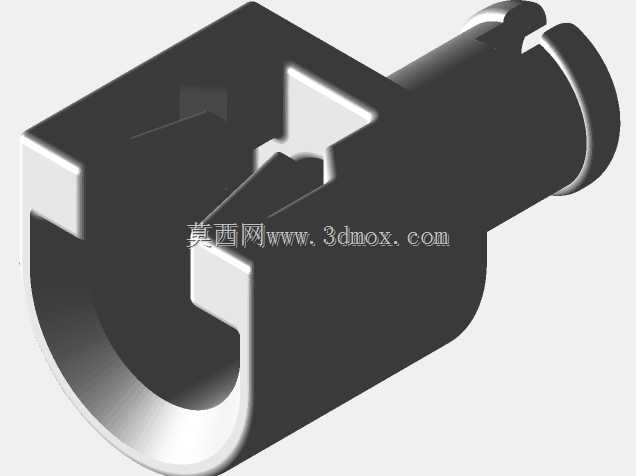

　　该零件面向家用喷淋式洗碗机内部易损回转支承位置开发，属于替代原厂老化失效衬套的定制化维修件。洗碗机长期在高湿、高温、含碱性洗涤剂的喷淋环境中运行，原有塑料件在反复热循环与蒸汽侵蚀下会出现材料溶胀、强度衰减、配合面松旷等问题，最终导致喷淋臂转动卡滞、异响或定位偏移。此结构以短阶梯轴套为基本形态，一端为较大直径的环形挡边，另一端为较小直径的同轴圆柱段，中心设置贯通孔，用于穿过喷淋臂的供水转轴或固定销轴。大端环形面承担轴向限位作用，安装后贴合喷淋臂或支架端面，防止工作过程中衬套沿轴向窜动；小直径圆柱段嵌入对应支架孔位，形成径向支承，使喷淋臂能够绕轴线平稳旋转。零件外轮廓没有复杂拔模特征，整体回转对称，适合通过熔融沉积成型方式快速制造，

　　也便于后续按实测磨损量微调孔径与外径。建模时优先保证同轴度，中心孔、小圆柱段和大挡边外圆共用同一旋转轴线，避免打印或装配后出现偏心。偏心会直接造成喷淋臂旋转阻力增大，并在高速水流反作用力下产生周期性摆动。环形挡边与圆柱段交接处设置平滑过渡，减少台阶根部的应力集中；在湿热载荷下，台阶根部往往是裂纹起始位置，因此圆角不能仅按外观处理，而要结合层间结合强度进行取舍。中心孔直径需要与转轴形成低摩擦间隙配合，间隙过小会在材料吸水膨胀后抱死，间隙过大则会引起径向晃动和密封不良。外径按照支架安装孔确定，压入或松配的选择取决于现场孔位材质、磨损程度以及维修后的拆装需求。大挡边厚度决定轴向承载面积，太薄会在长期压紧和热蠕变下变形，

　　太厚则占用喷淋臂与支架之间的有限空间，影响装配边界。轴向总长度要覆盖支架板厚与喷淋臂轮毂的接触区域，两端不能干涉相邻水路和卡扣结构。径向最大外圆应落在原有零件轮廓范围内，保证喷淋臂旋转时不碰擦内壁、喷流通道或线束。从功能上看，该衬套并不传递大扭矩，核心任务是降低转动摩擦、维持回转中心、补偿安装误差并隔绝水汽环境中的磨粒磨损。洗碗机内水流夹带微量水垢、食物残渣和洗涤剂结晶，配合面若完全无避让，杂质容易进入摩擦区，因此在结构允许时可在端面或圆柱段保留浅槽，容纳细小颗粒，减少研磨性划伤。材料选择上，高温蒸汽环境对普通耗材并不友好，容易在热和水汽共同作用下软化、降解或尺寸失稳；而耐热耐化学性更好的打印耗材能够维持孔径和外径稳定，

　　降低维修后短期内再次松旷的风险。建模过程中需将工作温度、洗涤剂接触、水压脉动和拆装频次一起纳入判断，而不是只按静态几何复刻。实物测绘时应重点确认转轴名义直径、支架孔实际磨损尺寸、挡边贴合面平面度、相邻零件最小间隙以及水路通过方向。若原件已经溶胀，不能直接扫描其变形外形，需要结合配合件反推原始尺寸。对喷淋臂而言，衬套中心过高或过低都会改变喷臂与碗篮、内胆底部的距离，进而影响喷射角度和清洗覆盖范围。因此端面高度、挡边位置和小圆柱段长度都要在装配链条中校核。该类零件虽小，却直接影响喷臂旋转稳定性和清洗效果，设计时要把几何复刻、材料耐受、配合间隙、装配空间和维护更换便利性统一考虑，才能形成可靠的现场替换方案。
