在普通卧式车床的改造与维修现场,这类支座式支架往往承担着把辅助功能模块牢牢锁定在床身指定工位的作用。CA6140作为车间里保有量极大的通用车床,其溜板、刀架、进给系统周边经常需要加装限位组件、检测元件、冷却喷管座或小型气动执行件,而床身可用的平整安装面并不充裕,这就要求配套支架既要自身刚性足够,又要在有限空间里完成可靠定位。

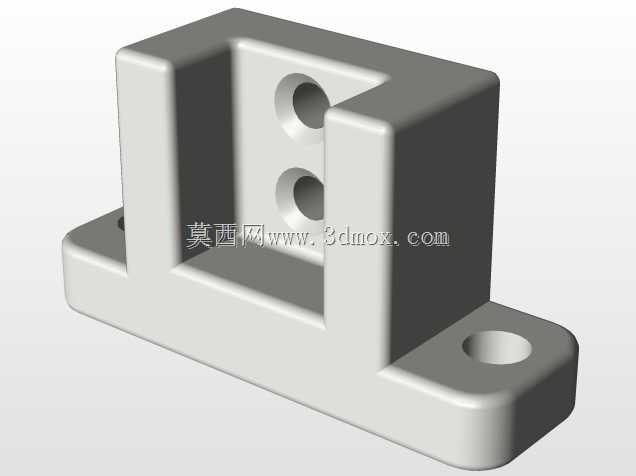

从结构上看,该零件采用一体式U型槽座构型,底部为带圆角过渡的长方形安装底板,底板两端各开设一个沉头通孔,用于穿过内六角螺钉把整个支架压紧在机床安装基面之上。底板上方左右竖起两块平行立板,立板之间形成开口朝前的容纳槽,槽内正对的后壁面上加工出上下两个同轴光孔,这两个孔是支架的核心功能接口,可用于穿装销轴、紧固螺栓或定位导杆,把被支撑的功能件铰接或锁附在槽腔内部。
设计思路上,工程师没有采用单薄的直板折弯方案,而是选择实体铸造或铣削成型的块体结构,原因在于车床工作区持续存在切削振动,薄板支架在长期交变载荷下容易出现共振松动,块体结构凭借较大的截面惯性矩,能够把支撑点的挠度控制在很小范围内。立板与底板交接处全部做了圆角加强,避免应力集中在直角根部萌生裂纹;底板两端的安装孔外侧延伸出凸耳,凸耳外缘倒圆,既扩大了支撑跨距、提升抗倾覆能力,又消除了搬运和装配时的锐边划伤风险。
安装边界方面,底板底面为唯一基准面,装配前需要与床身贴合面进行配研或清洁,保证接触率;两个底孔的孔距决定了支架在床身T型槽或预制螺孔上的定位尺寸,建模时孔位需与机床原有安装孔系严格对齐。立板后壁的两个通孔轴线平行于底板底面、垂直于支架正面,孔间距按照被夹持零件的铰接点位置设定,穿入销轴后,槽腔两侧立板同时承受径向载荷,受力对称,不会出现单侧偏载。U型槽的内腔宽度需要略大于被容纳零件的配合宽度,预留装配间隙,同时槽口倒角方便零件从上向下或从前方滑入。
实际使用场景中,这类支架常见于车床的跟刀架附加支撑、行程限位开关安装座、冷却液分流阀固定座以及自动送料机构的铰接基座。工作时,切削力通过被支撑件传递到两支立板,再沿立板向下扩散到底板,最终由两颗安装螺栓传入床身,力流路径短且转折平缓。外形尺寸上,整体高度以不干涉刀架运动轨迹为前提,底板长度覆盖两个安装孔并留出足够的边缘壁厚,立板厚度根据销轴直径按挤压与剪切强度配比,通常立板厚度不小于销轴直径的二分之一,以保证孔壁承压安全。
建模过程中需要重点关注几处工艺细节:底板沉孔的沉头深度要保证螺钉头完全沉入面下,防止与上方零件发生干涉;立板上的两孔应保证同轴度,可在同一装夹工位下一次镗出;所有外露棱边按车间惯例做小倒角或圆角,铸件还需在非加工面留出拔模斜度。槽腔内部拐角处保留清根圆角,既有利于铸造时金属液充填,也便于铣削时刀具走刀。整体零件在满足承载的前提下尽量去除多余材料,但底板与立板的连接根部不做减重挖空,以维持刚性优先的设计原则。
