78毫米电容抱箍式固定夹具

　　在电力电子柜、变频驱动单元以及大容量储能模组的装配现场，大直径电解电容往往不能仅靠引脚受力固定——设备运输振动、长期热循环和母线拉扯都会让电容根部产生疲劳应力，最终引发引脚断裂、密封胶圈松动甚至电容脱落。这个弧形抱夹就是针对直径78mm、4700μF规格螺栓型电解电容开发的限位固定件，用钣金折弯加两端安装耳的结构，把圆柱电容牢牢压在安装板上，让振动载荷通过抱箍和紧固件传递到柜体骨架，而不是由电容引脚承担。

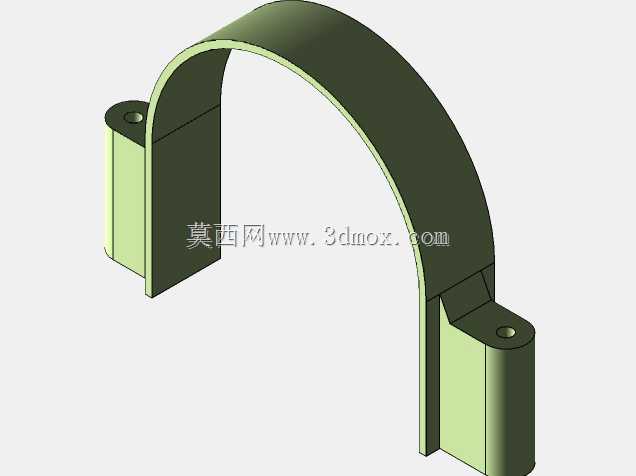

　　从结构上看，整件由一条等宽钢带弯成大半圆，圆弧内径贴合电容外壁，两侧向下延伸出平直的夹持边，末端再向外折出带孔的安装耳，耳孔用于穿入螺钉将夹具锁固在电容安装板或支架上。圆弧段承担主要的抱紧作用，平直段一方面给折弯提供过渡、避免钢带在电容切线位置出现应力集中，另一方面让安装耳的孔位落在电容两侧的平面区域，方便排布螺钉和预留扳手空间。钢带采用薄壁板材折弯成型，内壁与电容之间通常垫一层绝缘缓冲垫，既补偿直径公差，又防止金属边缘划伤电容套管，还能切断夹具与电容外壳之间的导电通路。

　　建模时先按电容实测外径确定圆弧中径，再依据板材厚度偏移出内外壁，保证折弯后内弧面与电容之间留有均匀的垫片间隙；两端安装耳的孔距要结合电容中心到安装板螺柱的位置反推，耳孔直径按所选紧固件规格留出装配余量，孔边到钢带边缘的距离满足钣金最小边距要求，避免冲裁或钻孔时开裂。折弯圆角半径不能取太小，薄板冷弯需要控制最小弯曲半径，否则外侧会出现颈缩甚至裂纹；同时折弯方向要顺着板材轧制纤维方向布置，提高成型一致性。整个零件属于典型的薄板折弯件，展开后为一条带两端耳片的长料，适合激光切割或冲裁下料后在折弯机上一次成型，模具投入低、批量生产成本可控。

　　安装边界方面，夹具环抱电容后，两个安装耳底面贴合安装板平面，螺钉拧紧时钢带产生弹性变形，把电容向下压紧；设计时要控制抱紧力，过大会把薄壁电容外壳压变形、损伤内部卷绕芯子，过小则在振动下出现窜动，因此板材厚度、宽度和圆弧包角需要配合电容重量与整机振动等级选取。装配后电容轴向被限位，径向也被抱箍约束，引脚只承担电气连接，机械应力大幅降低。这类夹具广泛用于变频器、UPS电源、光伏逆变柜、电焊机和大功率伺服驱动的电容阵列固定，在多电容并排布置时，每个电容配一只抱夹，安装耳孔位统一排布在母排下方的支架上，既便于流水线装配，也方便后期维护时单独拆装更换电容。

　　细节处理上，安装耳处做了局部加宽或折边加强，因为螺钉拧紧的压紧力集中在耳片区域，平直钢带若直接开孔容易在孔位附近发生翘曲；折弯过渡段保留足够直线长度，让圆弧与安装耳之间的力流平顺传递，避免长期振动后在折弯线位置产生疲劳裂纹。表面处理可根据柜体环境选用镀锌、喷塑或发黑，兼顾防锈与绝缘要求。整套结构没有活动件、没有易损件，依靠钣金自身弹性和螺钉预紧实现固定，可靠性高、对公差容忍度好，是大功率电容安装中非常实用的约束方案。
