龙门框架式熔融沉积桌面3D打印机结构

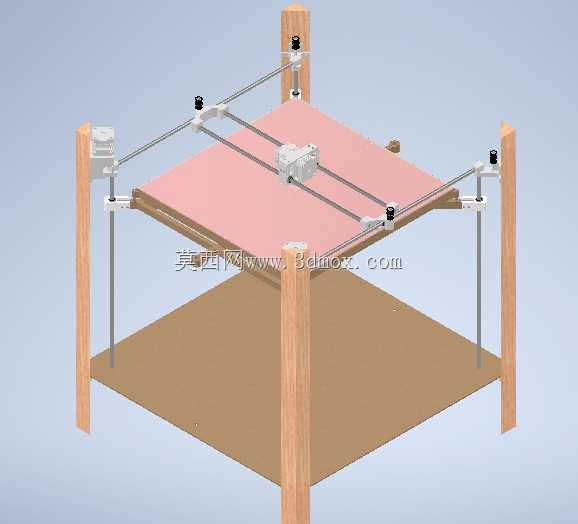

　　这套三维结构呈现的是一台采用立式立柱支撑的桌面级增材制造设备，整体以四根竖向木质型材作为主承力构件，配合上下两层水平承载平台构成稳定的框式机架。从实际装配关系看，四根立柱分布在设备四角，底部平台承担整机放置与配重作用，顶部区域布置横向导向杆件，中间粉色平板为成型作业面，运动执行组件跨接在水平导轨上，可沿X、Y两个方向完成平面轨迹运动，Z向运动则通过竖向丝杆或光轴导向实现成型平台或挤出头的高度调整。

　　在小型加工车间、创客实验室、学校实训工位以及产品开发打样场景中，这类设备主要用于快速制作塑料材质的功能样件、结构验证件、工装夹具雏形和教学演示零件。设备不需要传统切削加工的刀具更换与复杂装夹流程，将三维切片后的路径数据导入控制系统后，挤出机构即可按照分层轨迹将熔融耗材逐层堆积，最终得到实体零件。相比封闭式整机，这种外露框架结构在维护时具有明显优势：传动杆件、同步带、限位开关和挤出组件均处于可视可触及位置，调试人员能够直接观察皮带张紧状态、导轨运行间隙以及喷头移动过程中的抖动情况，排查卡料、层纹偏移等问题时不用大面积拆解外壳。

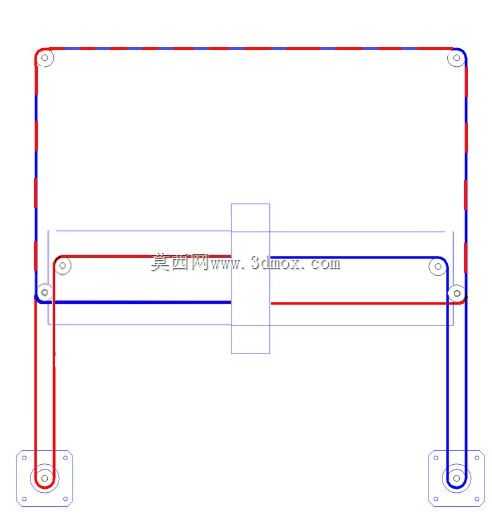

　　结构设计上，四角立柱承担竖向抗弯与整机抗扭作用，立柱间距决定了设备的最大安装边界，横向光轴贯穿左右支撑座，轴端通过锁紧件固定在立柱连接块上，避免长轴运行时出现轴向窜动。运动小车采用滑块跨接导轨的布置方式，挤出头安装在小车中部，传动带沿导轨方向布置并与小车连接，带轮张紧结构设置在轴端位置，可通过调整螺栓改变皮带预紧力，降低高速换向时的滞后误差。成型平台位于框架中部，平台平面度直接影响首层附着效果，设计中平台与下方支撑框架之间预留了调件空间，可通过多点调节结构改变平台四角高度，使成型面与喷头运动平面保持平行。

　　安装边界方面，四根立柱的外轮廓构成设备的占地基准，底部平台尺寸略大于立柱外接矩形，放置时需要在四周预留操作空间，尤其是耗材进料、平台取件和侧面皮带维护区域，不能紧贴墙面或其他设备。顶部横向组件的最高点决定整机上方净空要求，车间布置时应避免上方管线干涉喷头与横梁运动。竖向有效行程由立柱有效导向长度和平台最低位置共同决定，水平行程则受两根横向导轨的可用长度与限位开关位置限制，设计建模时需要同步检查运动小车在四个极限位置是否与立柱、平台边缘发生碰撞。

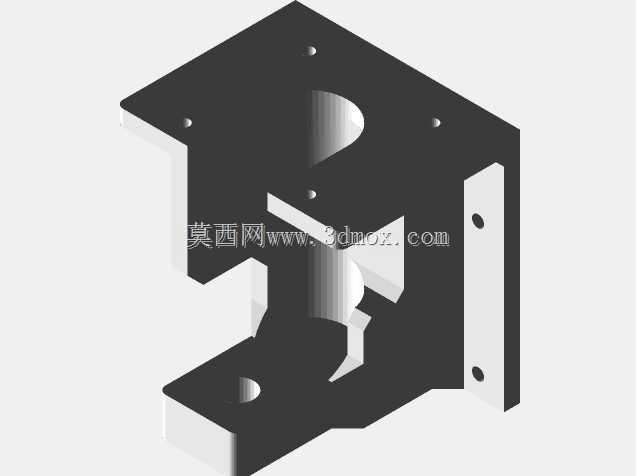

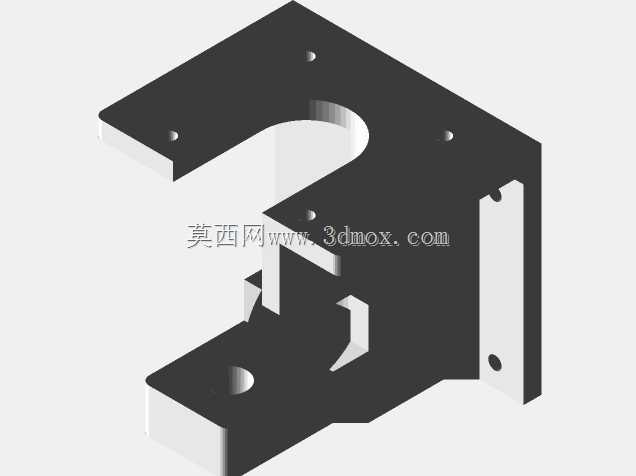

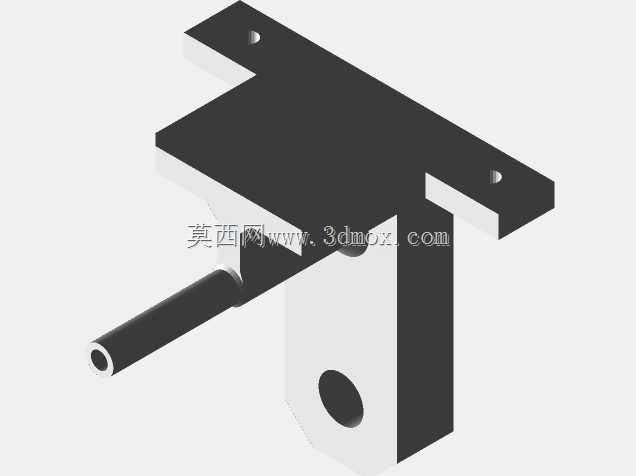

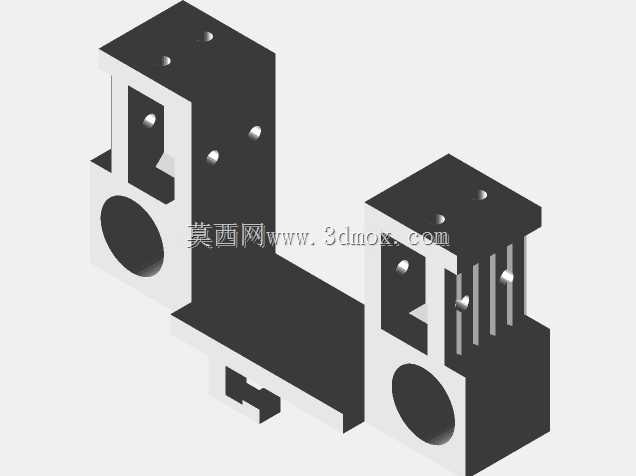

　　从建模细节看，导轨支撑座、电机安装板、滑块连接块和平台托架均按照实际装配关系建立，紧固件位置与杆件穿设路径清晰，能够用于检查机构干涉、评估框架刚度以及后续改装封闭式防护罩、自动调平传感器、耗材断料检测模块。对于设备开发人员而言，该结构可以作为低成本熔融沉积设备的基础方案，通过更换立柱截面、增加斜撑或改进行程参数，衍生出不同成型尺寸的桌面打印装备。
