细金属线材自动绕制成型工装

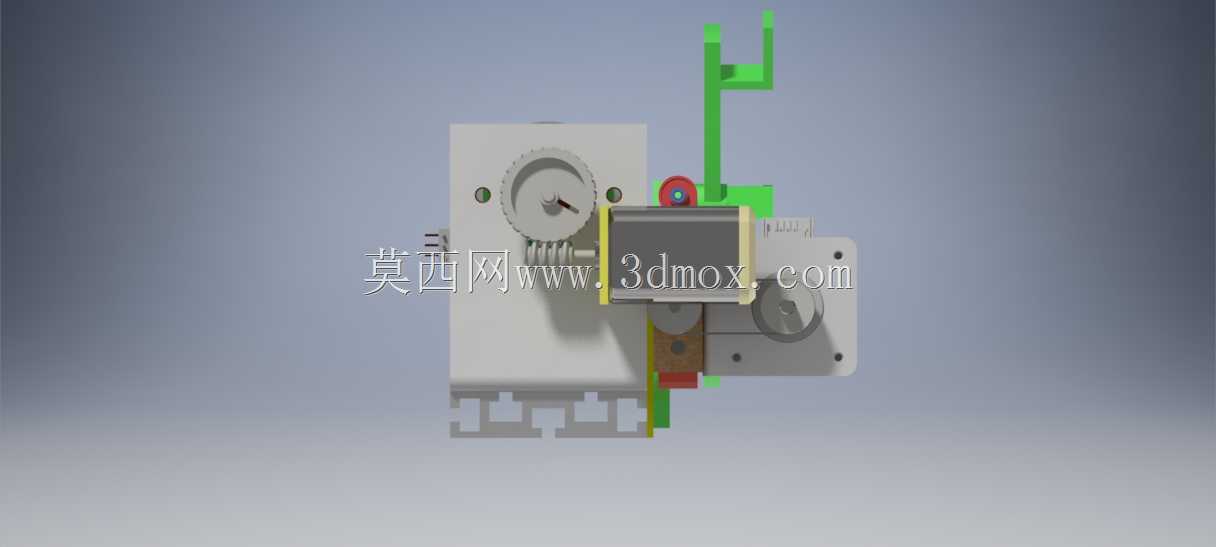

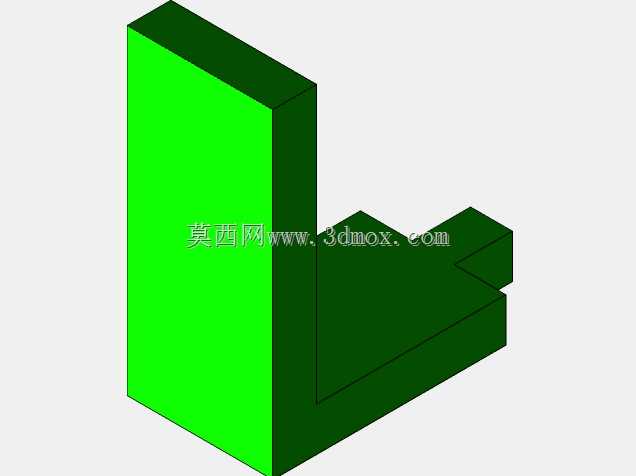

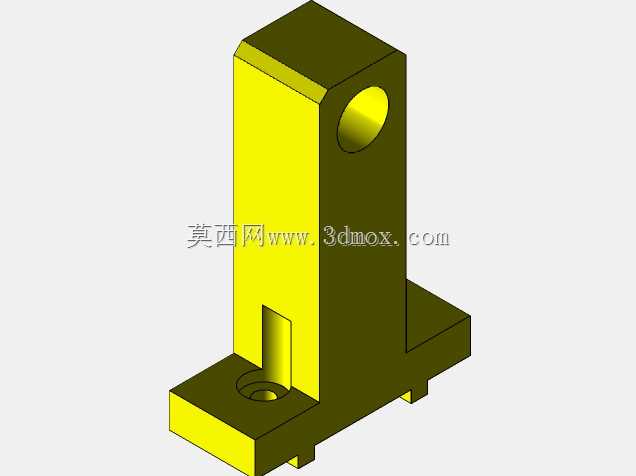

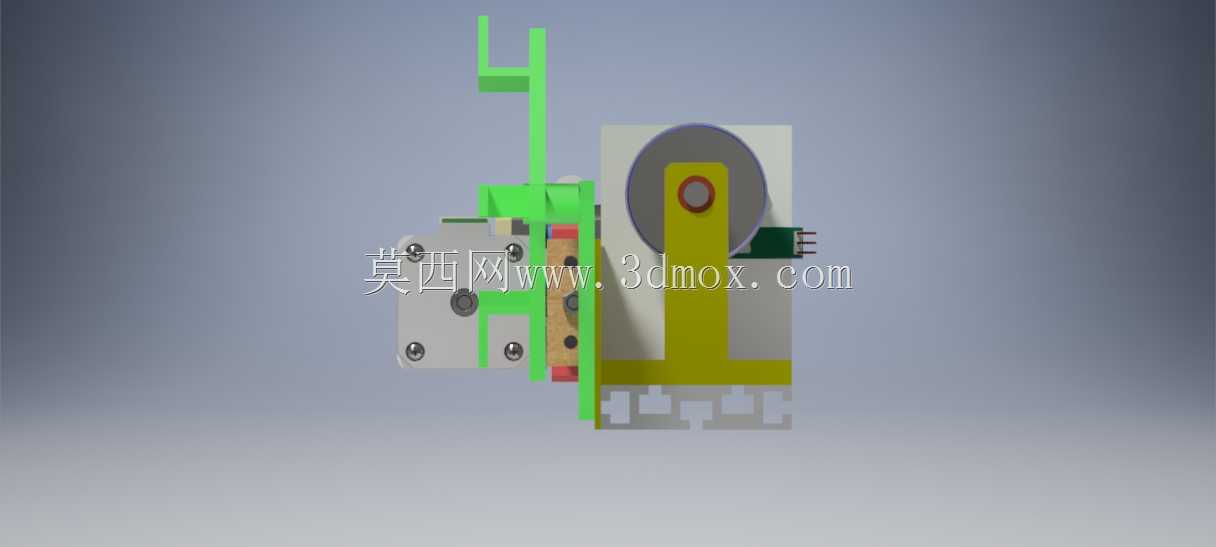

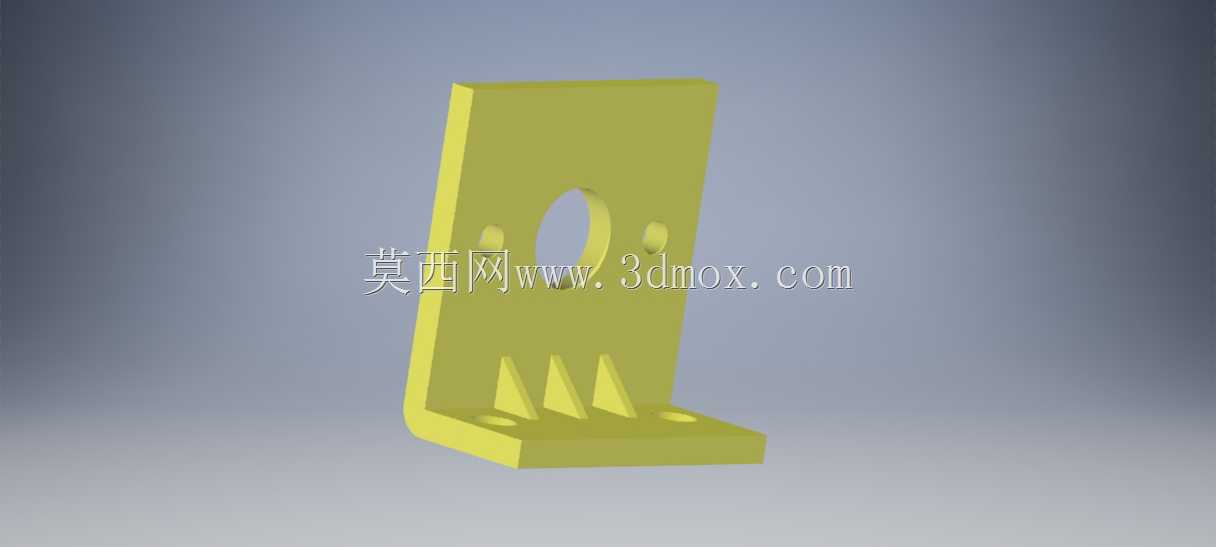

　　这套绕线工装的核心定位，是解决小直径金属线材在批量绕制工序中排线错位、张力不均、层间叠压松散的现场痛点，常见于小型电磁线圈、传感绕组、细钢丝捆扎卷、精密弹簧预制坯的加工场景，在电子元件制造、五金线材深加工、小型电机维修配套工位都能适配。从结构布局来看，整套装置没有采用复杂的定制铸造机身，而是以标准板材裁切拼装作为主体支撑，黄色立式承载板承担主轴组件的安装定位，绿色侧装支架集成排线导向与张力调节模块，底部预留的多组槽型安装位，可直接固定在常规钳工工作台或者小型机床辅助台面上，不需要额外加工专用安装基座，现场部署的适配性很强。

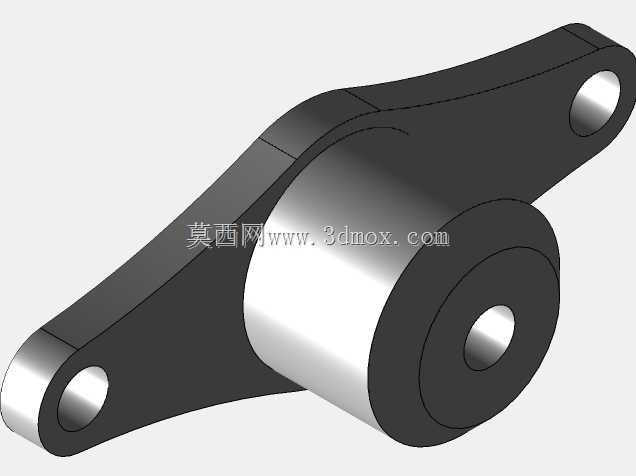

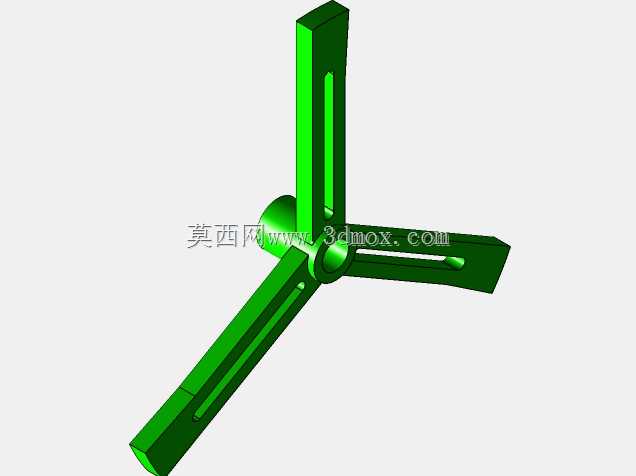

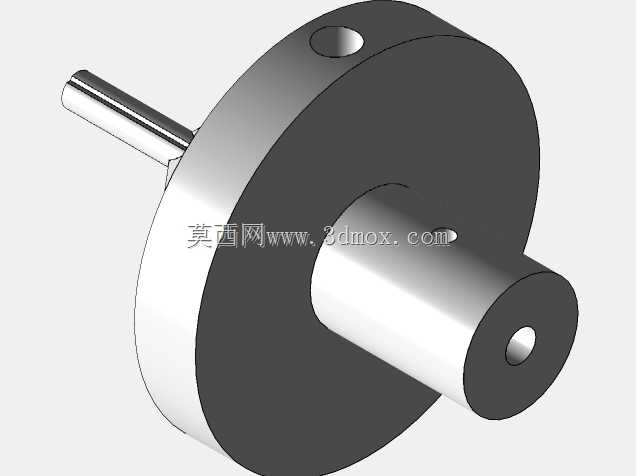

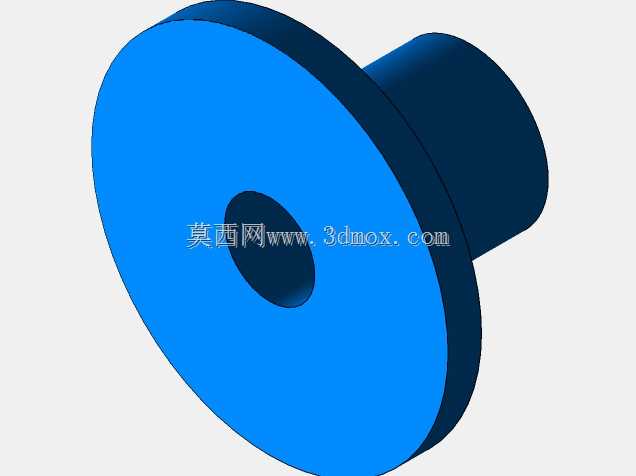

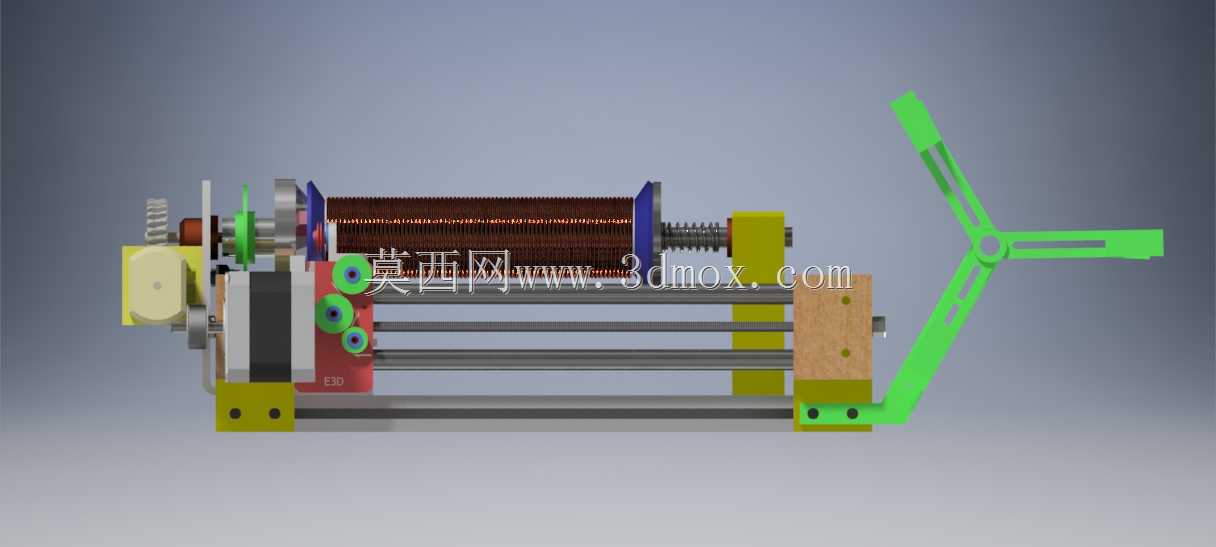

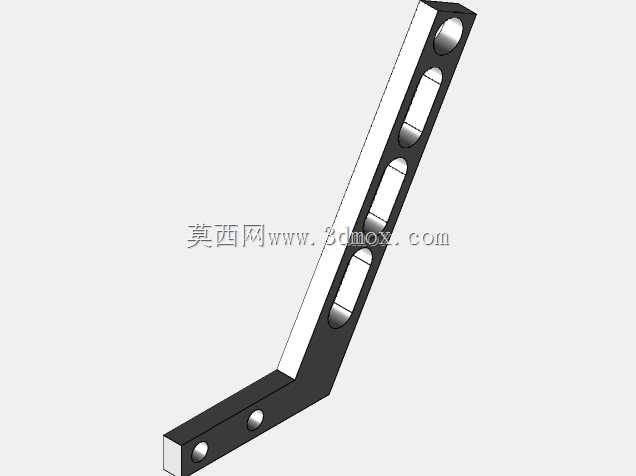

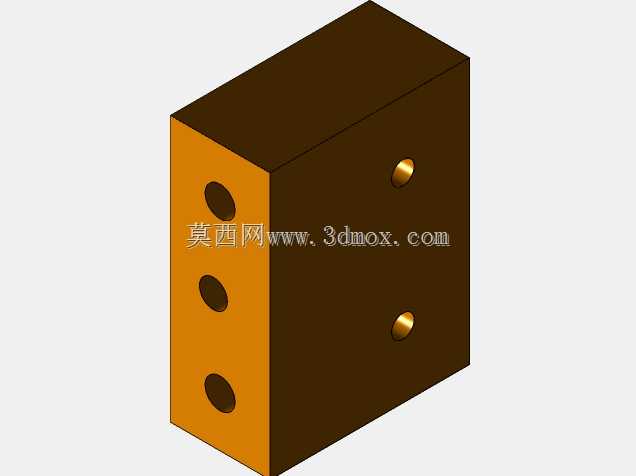

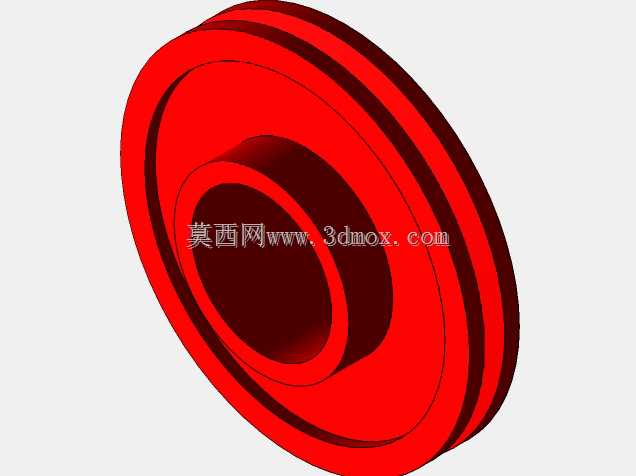

　　绕制执行端的核心是带中心定位孔的圆形绕线盘，盘体通过轴座固定在立板中部，工作时由外接动力或者手摇驱动旋转，线材从侧方导向机构送出后，逐层缠绕在绕线盘的预设工位上，40×250的规格参数对应可加工线材的适配直径范围与有效绕制行程，3毫米直径的硬质金属线材也可在该工装上完成规整卷绕，不会出现硬线弯折回弹导致的排线跑偏。导向机构的设计做了分层处理：绿色支架上部伸出的竖向挡条构成线材的侧向限位通道，避免线材在送进过程中跳出导向位；支架中部的可调压块贴合线材行进路径，可根据线材的软硬程度调整压紧间隙，软质漆包线可以调小间隙避免绝缘层刮伤，硬质钢丝则适当放大间隙减少送进阻力。

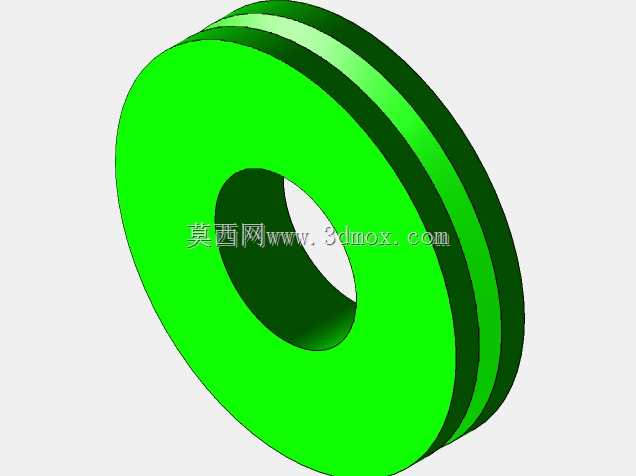

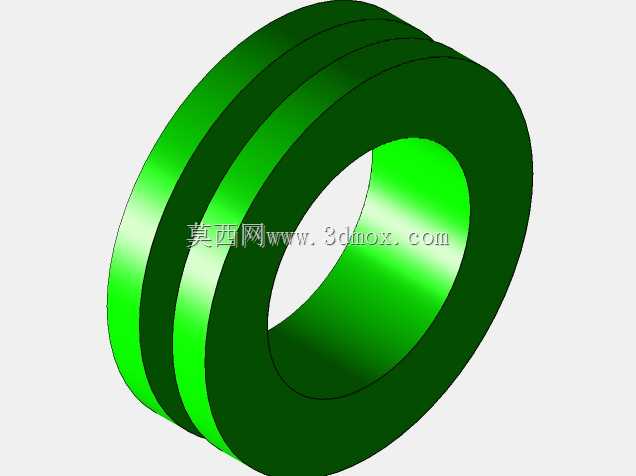

　　张力控制模块没有采用昂贵的电子张力器，而是通过导向轮的配重压合与路径弯折角度来提供稳定阻尼，线材从进线端进入后，先经过一组水平导向轮改变行进方向，再通过竖向导槽对准绕线盘的缠绕起点，绕制过程中随着绕线盘转速变化，线材的张紧力始终保持在稳定区间，不会因为瞬时拉力过大拉断细线，也不会因为张力不足导致绕出的线卷松垮脱圈。侧方伸出的接线端预留了动力接入的安装位，既可以搭配手摇柄实现小批量手动绕制，也可以连接低速减速电机实现半自动连续生产，两种驱动模式的安装接口完全通用，工位改造时不需要更换主体支撑结构。

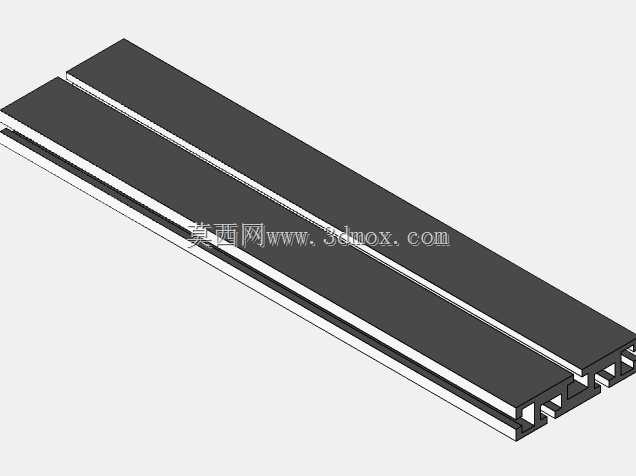

　　从安装边界来看，整套工装的横向占用宽度控制在小型工作台的承载范围内，竖向高度预留了操作空间，操作人员站在工位正面即可完成线材穿引、张力调节、成品拆卸的全部动作，不需要探身或者额外搭建操作平台。底部的槽型固定孔采用长圆孔设计，安装时可以根据台面的螺栓孔位微调固定位置，抵消台面加工的位置误差，拆装移位时只需要松开四颗固定螺栓即可整体搬移，没有多余的管路或者线路牵绊。结构设计上充分考虑了不同线材的换产需求，导向轮的槽宽可以通过更换垫片快速调整，从0.1毫米的细漆包线到3毫米的硬质钢丝，只需要更换对应槽宽的导向轮、调整压块间隙，五分钟内即可完成换产调试，不需要重新加工整套工装部件。

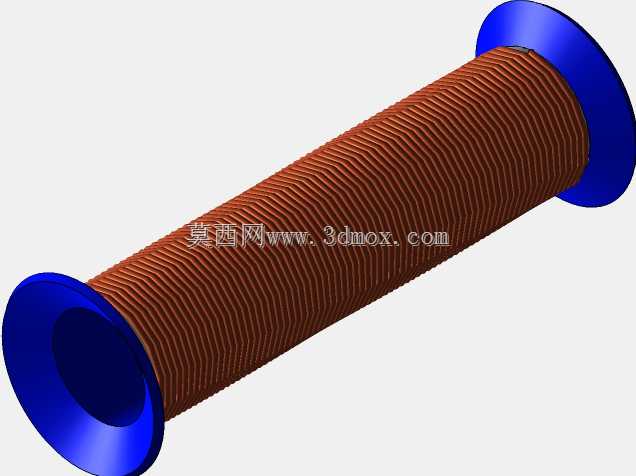

　　实际工况运行中，这套工装能有效避免手工绕线常见的叠线、跳线问题，绕出的线卷排列整齐、层间间隙均匀，后续进行浸漆、捆扎或者二次加工时，不会因为线卷松散出现散圈故障。所有运动部件都采用外露可观察的布局，日常清理线材残留的氧化皮、漆渣时，不需要拆解主体结构，用压缩空气即可吹扫干净，导向轮的转动部位定期加注少量润滑脂就能长期维持运行精度，维护门槛很低，非常适合小微加工门店、实验室试制工位、设备维修班组这类没有专业维护团队的使用场景。
