双向可控硅电子元器件结构三维设计

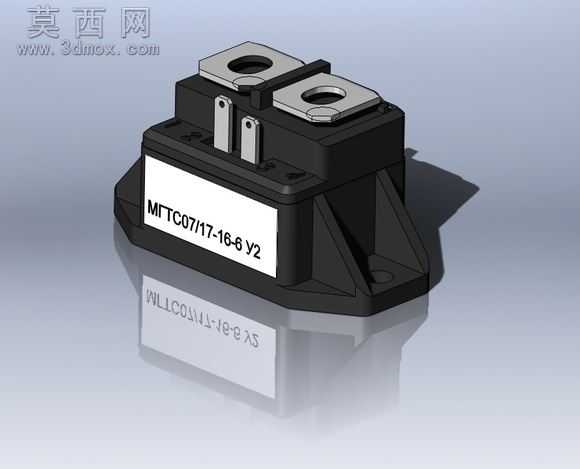

本作品为双向可控硅功率器件的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循工业器件实际生产的尺寸规范与装配逻辑开展设计。首先从器件的底座结构开始建模，底座采用带安装支脚的梯形承托结构，建模时精准还原了支脚上的安装通孔位置、底座的加强筋排布，通过拉伸、拔模、圆角等特征命令，还原了底座注塑成型的工艺特征，保证底座结构的强度合理性与安装适配性。主体壳体部分采用分体式扣合结构设计，建模时精准绘制了壳体的卡扣配合位、内部元器件的容纳腔体，壳体表面的标签区域做了凹陷贴合面设计，可适配实体标签的粘贴定位，壳体边缘做了均匀的圆角过渡处理，还原工业器件的安全外观设计要求。顶部的电极连接端采用金属导电片结构，建模时还原了导电片的安装定位孔、表面镀层的平整特征，导电片与壳体的配合间隙按照实际装配公差设置，保证虚拟装配时无干涉问题。渲染阶段针对不同部件匹配对应材质：底座与主体壳体采用黑色阻燃工程塑料材质，调整材质的粗糙度参数还原哑光磨砂的塑料质感，顶部导电片采用镀锌钢材材质，添加轻微的金属反射与表面细微纹理还原金属加工质感，标签区域采用白色哑光不干胶材质，表面印制清晰的型号标识字符，还原真实器件的标识效果。场景搭建采用简洁的反光展示台面，添加柔和的环境漫反射光源与定向主光源，投射出柔和自然的阴影，突出器件的整体轮廓与结构层次，同时通过半透明反射效果增强展示的立体感。设计过程中充分考虑双向可控硅的实际功能结构，还原器件外部的全部装配特征与外观细节，既可以作为电子元器件教学展示的三维素材，也可用于电力电子相关设备的装配模拟、布局演示使用，模型各部件拆分清晰，参数可编辑，能够适配不同场景下的二次修改需求，整体结构严谨，细节还原度高，符合工业级三维模型的设计标准。
