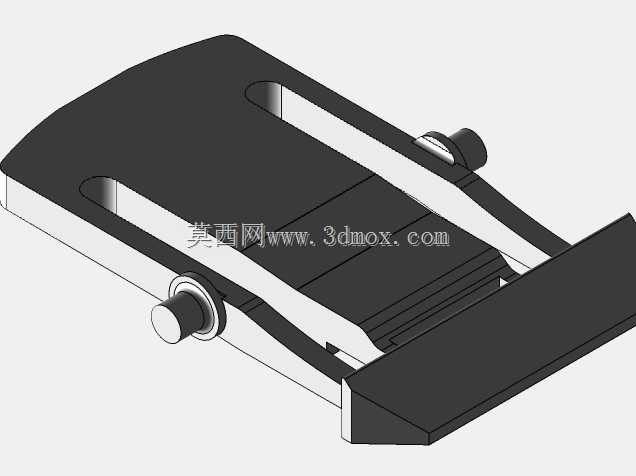

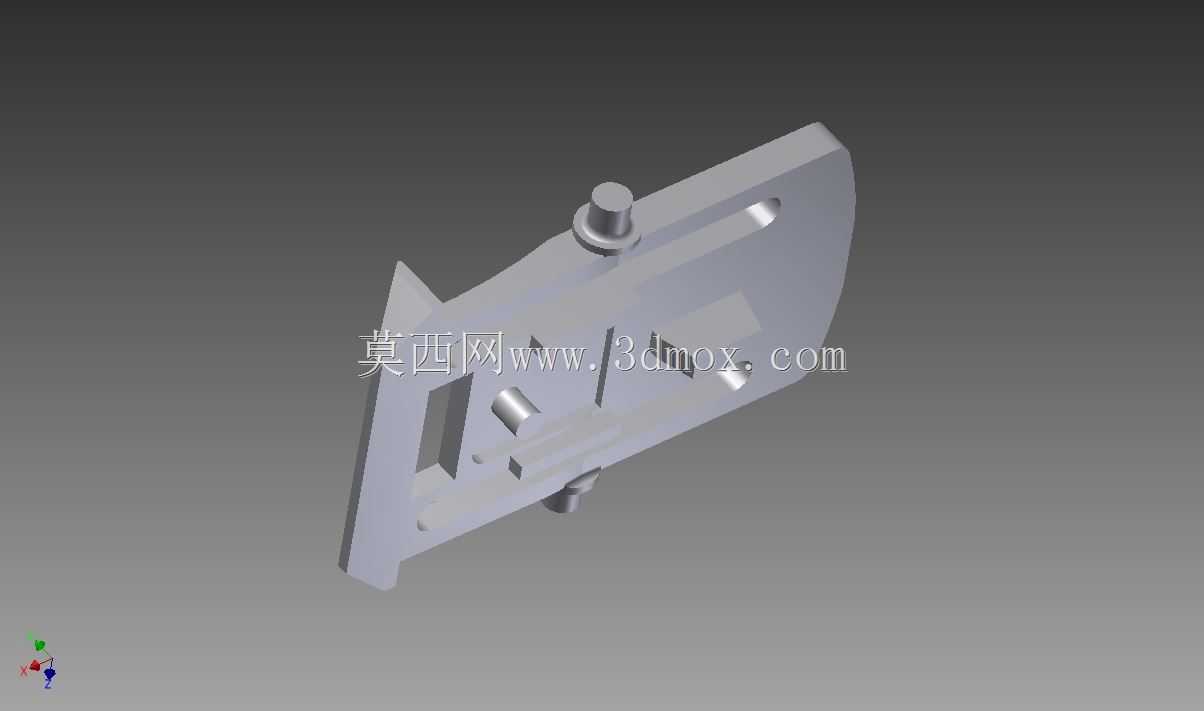

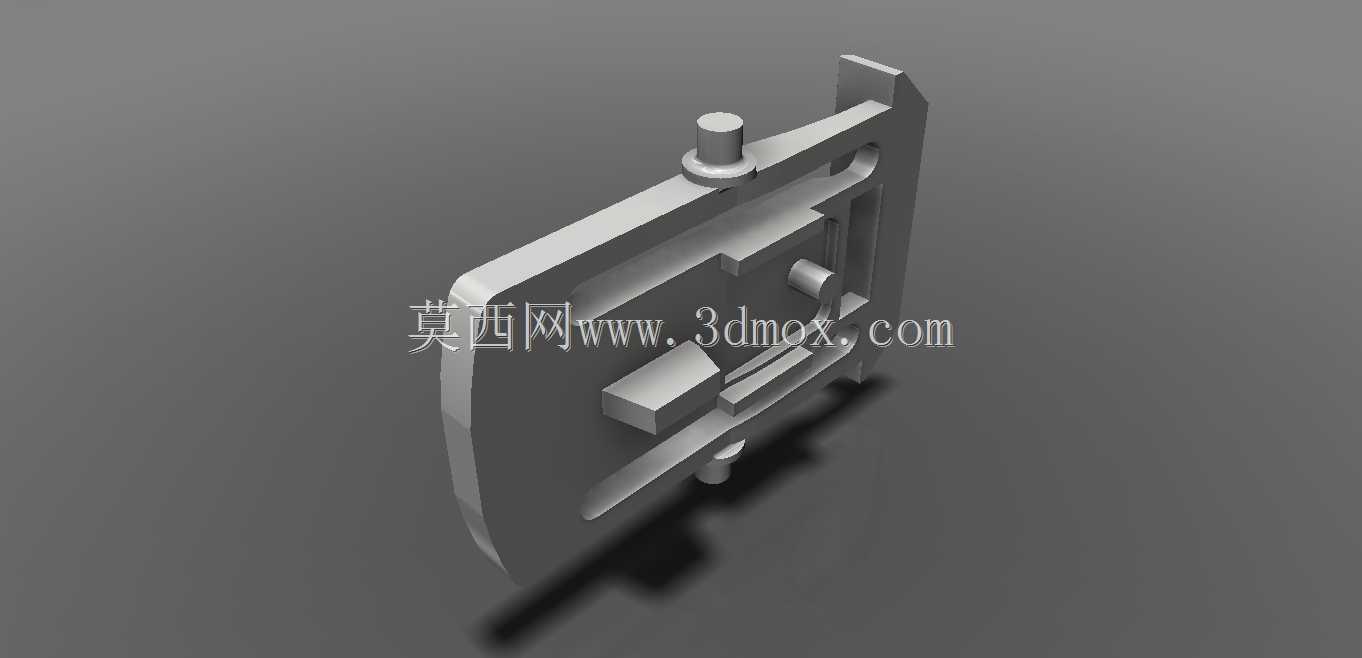

静电复印设备中心定位夹持钣金构件

　　该构件属于静电复印设备走纸与成像对位区域的核心夹持安装件，整体采用薄钢板冲压折弯成型，主体为带大圆弧收边的L型立板结构，立板板面预留多组矩形镂空与圆孔，既用于避让复印纸路的传动辊、感光鼓周边走线，也通过镂空降低构件自重，减少复印设备高速启停时的运动惯量。板体上伸出的两处圆柱定位销，分别对应设备机架上的预装定位孔，装配时可先将销柱插入机架孔位完成预定位，再通过板面上的沉头安装孔锁入紧固螺钉，全程无需额外工装扶持，大幅缩短办公设备整机组装的对位耗时。

　　从实际复印工况来看，该夹持件承担复印纸进入转印工位前的侧向限位作用：纸张从搓纸轮输出后，侧边会贴合该构件的折弯立边滑行，板体上的镂空槽可嵌入纸张导向弹片，弹片对纸边施加恒定轻压力，避免薄型复印纸在高速走纸过程中出现偏斜、褶皱，保证转印图案与纸张边缘的对位精度。构件端部的圆弧过渡设计，一方面消除钣金锐边，防止组装维护时划伤操作人员、也避免刮蹭复印纸面造成卡纸；另一方面圆弧轮廓匹配复印设备内部的紧凑安装腔，不会和相邻的墨粉仓、废粉回收通道发生运动干涉。

　　设计阶段首先依据整机内部的安装边界确定板体轮廓：整机留给该组件的安装空间为窄长型腔体，因此板体采用不对称折弯造型，立边高度适配纸路的导向高度，底板延伸长度覆盖两个定位销的跨距，保证夹持受力时板体不会出现翘曲。板面的开孔位置经过走纸路径仿真校验，所有镂空边缘都距离纸路运行面留有安全间隙，不会在纸张高速通过时勾扯纸边。两处圆柱销采用压装工艺固定在板体的预冲孔内，销柱顶端做倒角处理，压装后销柱与板面垂直度控制在工装允许公差范围内，插入机架定位孔时无卡滞。

　　构件的壁厚选取兼顾刚性与轻量化：过薄的钣金在长期弹片施压下会出现形变，导致纸路导向位置偏移，引发复印图像错位；壁厚过大则会增加构件重量，还会挤占内部有限的安装空间。最终选定的板厚可保证在设备全生命周期内，反复承受纸张侧向冲击、维护拆装的作用力后，导向边的直线度仍维持在设计要求范围内。板体表面做哑光防锈处理，不会在复印设备内部的温湿度变化环境下产生锈屑，避免锈屑掉落至纸面或感光鼓表面造成复印污点。

　　在整机维护场景中，该构件的可拆卸设计无需拆解周边走纸辊组件，松开紧固螺钉后即可顺着定位销方向取出，清理纸路残留的碎纸、墨粉污渍后可快速装回，降低办公设备的后期维护难度。构件的所有折弯内角都做了避空处理，冲压成型时不会出现材料挤压开裂，折弯外角无明显锐边，符合办公设备内部结构件的安全设计规范。板面上预留的小尺寸安装孔还可兼容附加的纸张检测传感器支架，后续同系列不同型号的复印设备调整纸路配置时，无需重新开模制作夹持板，仅需在对应孔位加装适配支架即可，提升了该构件的平台化复用能力，减少整机开发的结构件开模成本。
