无驱动轮越障火山监测行走机器人

　　这套行走机构的核心约束从立项阶段就非常明确：全程不允许使用驱动轮，仅可依靠支撑轮完成地面接触与载荷传递，所有行进动力必须通过机身内部的传动构件输出，最终目标是让整机在不平整的障碍路面上自主越过凸起、沟壑并抵达预设终点线。这类约束在常规移动机器人设计中并不常见，常规轮式底盘大多直接将动力输出到行走轮，依靠轮胎与地面的摩擦力提供牵引力，而本方案刻意取消驱动轮，本质是在模拟极端地表工况下的行走可靠性——火山监测区域的地表往往覆盖松散火山灰、棱角状熔岩碎块与不规则硬化结壳，普通驱动轮很容易因碎石卡入轮辐、胎面打滑或尖锐物刺穿而失效，采用非驱动的支撑轮作为接地件，可大幅降低行走轮的结构复杂度，让动力传递路径集中在机身内部的密闭传动区域，减少野外恶劣环境对动力输出端的侵蚀。

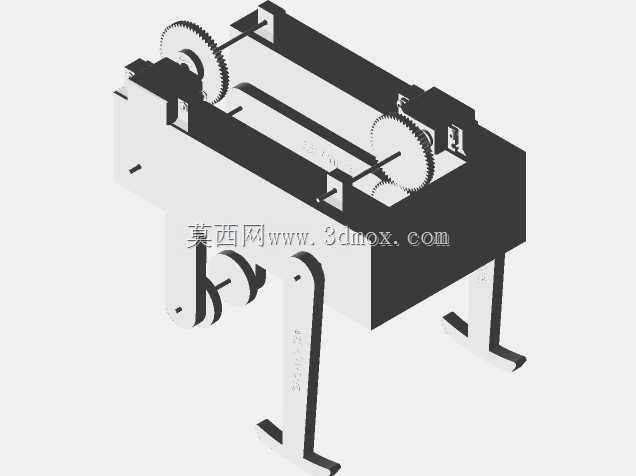

　　从整机布局来看，机身主体采用框型承载结构，上部为封闭的传动与控制安装腔，两侧对称布置齿轮传动组，动力从控制腔内的驱动电机输出后，经多级齿轮换向与减速，带动腿部的摆动构件做周期性迈步动作，支撑轮仅作为腿部末端的随动接地件，不承担扭矩输出，仅在机身重心前移过程中被动滚动，降低迈步时的地面滑动阻力。腿部采用双侧平行四杆衍生构型，每侧腿部设置两处铰接回转点，末端支撑轮的运动轨迹由齿轮相位与连杆长度共同约束，迈步时支撑轮先抬升越过障碍边缘，再随机身重心前移落地，整个过程不需要驱动轮提供摩擦力，即使支撑轮在松散火山灰表面出现滑转，也不会影响传动系统的动作节拍。

　　结构减重是这套设计的另一条核心主线。机身底座的顶部区域采用3D打印成型，可快速加工出复杂的安装卡槽、齿轮避让腔与线路走线槽，打印完成后在底座内部的非承载空腔填充发泡胶，既可以填充空心结构抑制打印件的薄壁共振，又能在不显著增加重量的前提下提升整体阻尼特性，避免腿部迈步周期内的冲击振动传递到控制板与监测传感器端。腿部构件与传动齿轮没有采用3D打印工艺，而是通过激光切割从板材上直接下料，齿轮的齿形、腿部的铰接孔与轮廓一次加工成型，加工后仅需对铰接孔做简单铰孔处理即可保证回转配合精度，板材切割件的各向力学性能均匀，抗冲击能力远优于层压成型的打印件，能够承受越障时腿部触地的瞬间冲击载荷。

　　控制硬件层面，机身内部预留了完整的Arduino控制板安装位，控制板负责编码两路驱动电机的转动相位，通过齿轮组将连续旋转运动转化为双腿的交替迈步动作，电机输出轴与齿轮输入端采用紧定螺钉轴向锁止，传动齿轮的中心距由机身框板的铰接孔位置直接保证，装配时只需将齿轮轴穿入两侧框板的预设孔位，即可自动保证齿侧啮合间隙，不需要额外增加张紧调节结构。整机的电气走线全部沿机身内壁的走线槽布置，电机线与传感器线分槽布设，避免动力线对监测信号产生电磁干扰。

　　从安装边界与外形尺寸来看，整机宽度由两侧齿轮的外圆直径决定，传动齿轮完全收纳在机身框板的内侧，齿轮外缘不超出机身侧面轮廓，野外穿行时不会被两侧的岩石剐蹭齿面；腿部完全展开时的整机高度满足越过常见熔岩碎块的越障高度要求，腿部收拢状态下整机重心落在前后支撑轮的接地连线区间内，静止停放时不会发生侧翻。机身顶部预留了标准化的传感器安装平面，可直接固定火山气体检测模块、温度传感器、低空摄像组件等监测载荷，安装孔位采用通用孔距设计，后续更换不同监测模块时不需要重新修改机身主体结构。

　　实际作业场景中，这类行走机构适配火山活动带的近场巡检任务，人员无法长期停留的高温、有毒气体区域，可由该机器人携带监测设备缓慢穿行，依靠迈步动作跨过地表的熔岩裂缝与凸起岩块，随动支撑轮即使被火山灰掩埋部分，也不会因动力轮卡滞导致整机失能。传动构件全部布置在机身封闭腔体内，可阻挡火山灰沉降到齿轮啮合面，铰接回转处预留了简易防尘间隙，野外作业后仅需清理支撑轮与腿部外表面的积灰即可完成基础维护。整套结构没有复杂的悬架与转向轮组，零件数量少、加工工艺门槛低，针对小批量科考作业场景的装配与维护都更易落地。
