这款轮体结构的建模出发点,是在移动承载类机构里解决实心滚轮自重偏大、转动惯量高、材料利用率不足的问题。日常做输送线、工装小车、移动平台或者小型轮式设备时,轮件既要承受径向载荷,又不能做得过于笨重;如果直接采用实心圆柱毛坯,虽然强度余量充足,但整机重量会被拉高,启停过程中轮体的转动惯量也会增加驱动负担,对于手动推移的工装车或者频繁启停的输送工位来说,这种冗余重量并没有实际价值。

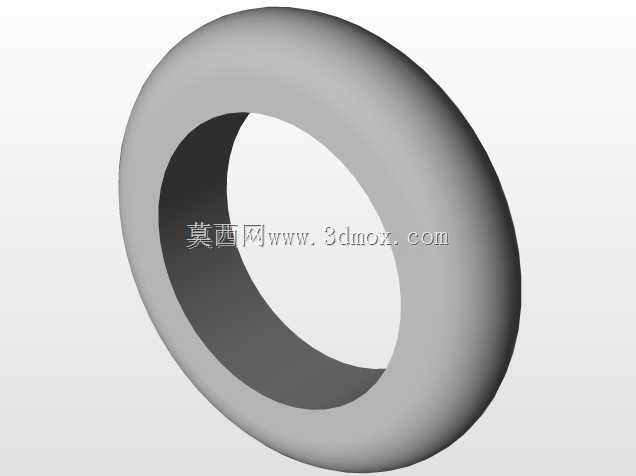

从结构外形来看,该轮体整体为短圆柱回转形态,外圆面作为滚动接触工作面,保持完整连续的圆柱面,保证与轨道或者地面接触时受力均匀,不会因为外周开槽而出现接触应力集中、滚动异响或者接触面压溃的问题。轮体中心设置贯通的同轴轮毂孔,用于穿装轮轴或者配合轴承内圈,轮毂区域保留足够的壁厚,形成核心承载环带,把轴部传递来的支撑力均匀分散到整个轮体截面。

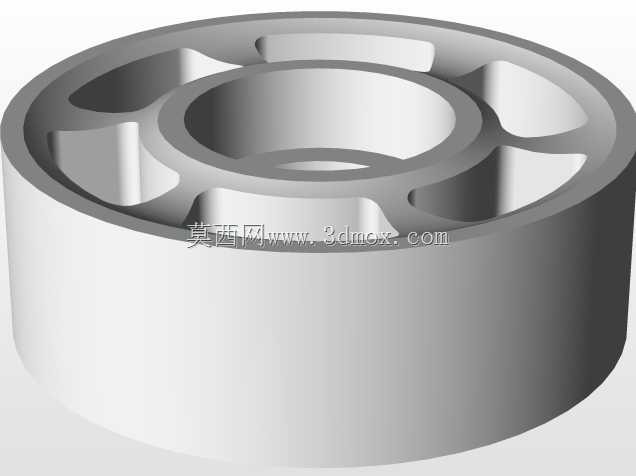

结构上最具特点的是轮体端面的周向镂空设计:在轮毂与外圈轮缘之间的腹板区域,沿圆周方向均匀布置了多个弧形镂空窗口,相邻窗口之间保留辐射状的加强筋条,把中心轮毂和外侧轮缘刚性连接起来。这种设计不是随意挖料,每一处筋条的走向都顺着轮体受载时的力流方向布置——径向载荷从外圈接触点传入,经过轮缘环带,再通过这些辐射筋传递到中心轮毂,最后由轮轴承担。镂空去掉的,正是腹板区域应力水平较低、对整体刚度贡献很小的材料,而筋条所在的位置恰好是力流传递的主要路径,保留这些部位就能在大幅降低重量的同时,维持轮体的径向承载能力。
做这类结构设计时,首先要明确安装边界:轮体的轴向宽度决定了它和接触面的接触长度,宽度越大,单位面积接触压力越小,运行越平稳,但轴向占用空间也会相应增加;外圆直径则直接关系到滚动阻力,直径越大,越过小障碍、小焊缝或者轨道接缝时越平顺,所需的水平推力也越小。中心轮毂孔的尺寸需要和选配的轴承或者轮轴匹配,孔的长度要保证轴承有足够的支撑跨距,避免轮体在受偏载时发生倾斜卡滞。建模过程中,轮毂内外径、轮缘厚度、筋条宽度这几个参数需要联动校核:轮缘太薄会导致外圆刚性不足,受载后出现椭圆变形;筋条过窄则在冲击载荷下容易在根部产生应力集中,因此筋条与轮毂、轮缘的交接位置都做了圆滑过渡,避免直角拐角带来的疲劳隐患。
在实际应用场景里,这种镂空轮体可以适配多种轻中型移动设备。比如车间内的物料转运小车,多轮支撑下单轮承载不需要达到重型工业脚轮的级别,采用镂空结构能让整车推移更轻便;在辊道输送设备中,这类轮体也可以作为从动辊轮使用,镂空结构降低了辊子自身的转动惯量,工件上线启动时阻力更小,输送运行更顺畅。对于一些需要手动转动的手轮、转盘类机构,减重后的轮体操作起来也更省力。
建模时先以回转特征生成轮体的基本毛坯,确定外圆、内孔和轴向厚度的基础尺寸,再在端面上绘制周向均布的镂空轮廓,通过拉伸切除形成窗口,之后对所有切除边缘做倒角或圆角处理,既消除应力集中,也符合实际机加工或者铸件的工艺特点。如果采用铸造工艺生产,镂空窗口同时能起到减少铸件壁厚、避免缩孔缺陷的作用;如果采用板材焊接或者机加工方式制作,均匀的镂空布局也便于数控加工走刀,保证各筋条尺寸一致,轮体动平衡性能更好。整体结构在保证承载可靠性的前提下,实现了轻量化与工艺性的平衡,是轮类零件优化设计中很典型的减重思路。
