CA6140车床配套旋转焊接支撑工装

　　在普通车床配套的中小批量轴套、环类零件焊接工序里，这类立式旋转支撑工装是车间里替代人工变位、保证环缝焊接一致性的常用辅具，尤其适配CA6140这类卧式车床周边的工位布局，不用占用机床主轴工位，就能独立完成环形工件的装夹与回转焊接。

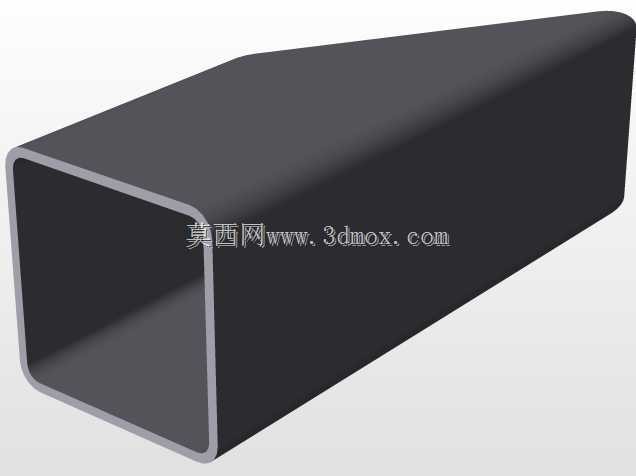

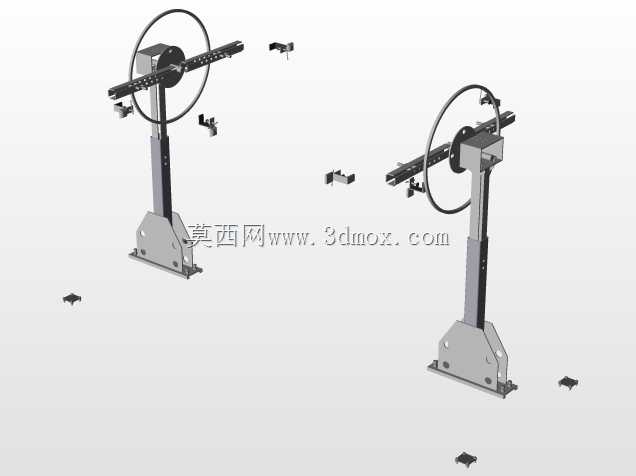

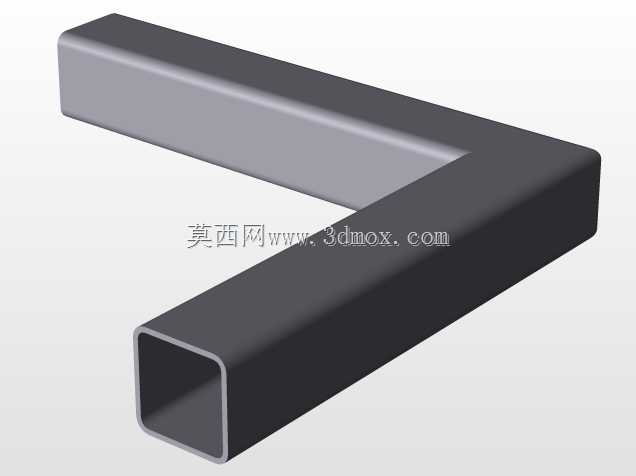

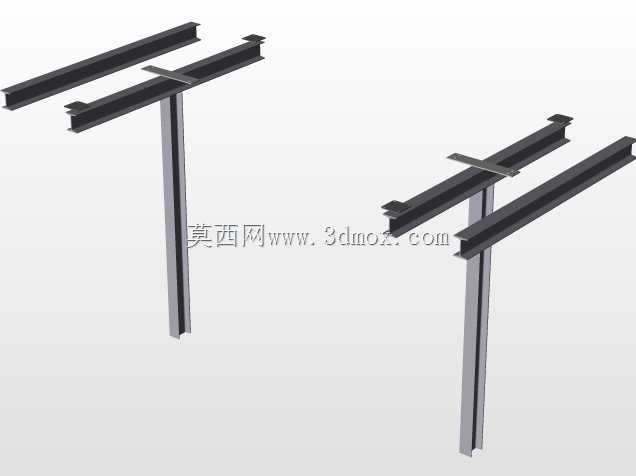

　　从现场使用逻辑来看，这套工装的核心作用是承托待焊接的长条形带环座工件：底部是带安装孔的梯形配重底座，落地后通过地脚螺栓直接锁固在车间焊接工位的水泥地坪或者型钢工作平台上，底座整体做了加宽处理，重心完全落在支撑面范围内，即便横臂伸出搭载工件、回转过程中产生偏载，也不会出现倾覆晃动。立柱采用矩形型钢焊接而成，截面尺寸兼顾抗弯刚度与整体重量，立柱内部可以走线，给顶部回转驱动的气动或者电动元件预留布线空间，避免焊渣飞溅损坏管线。

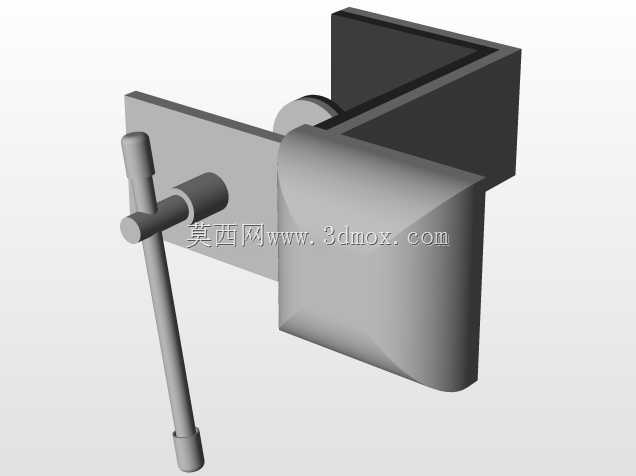

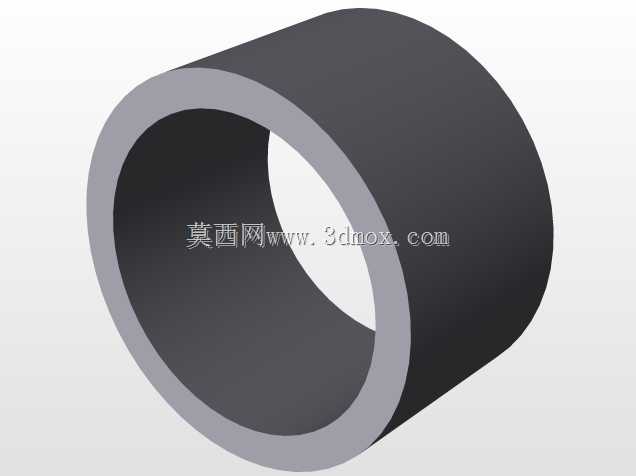

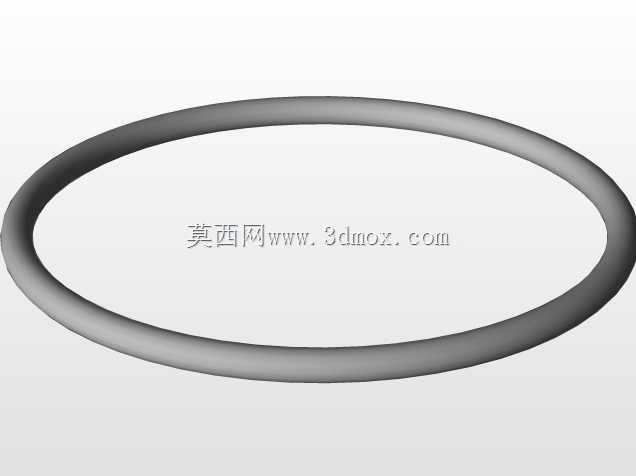

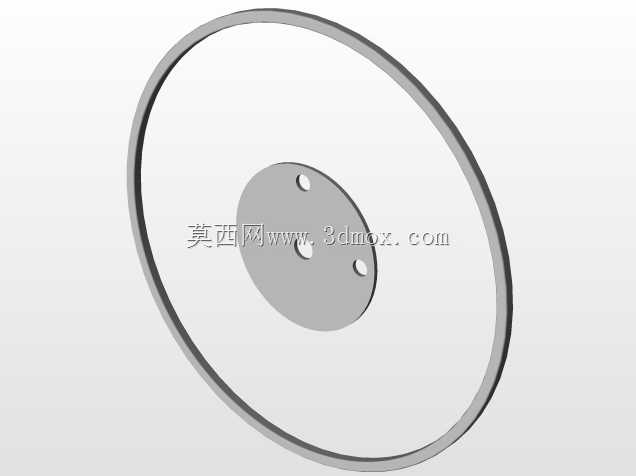

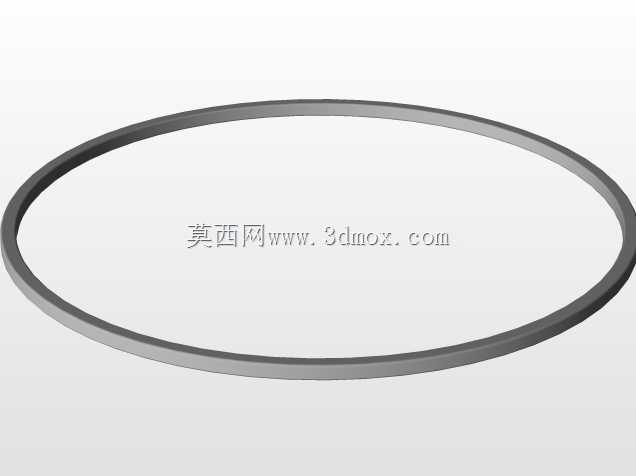

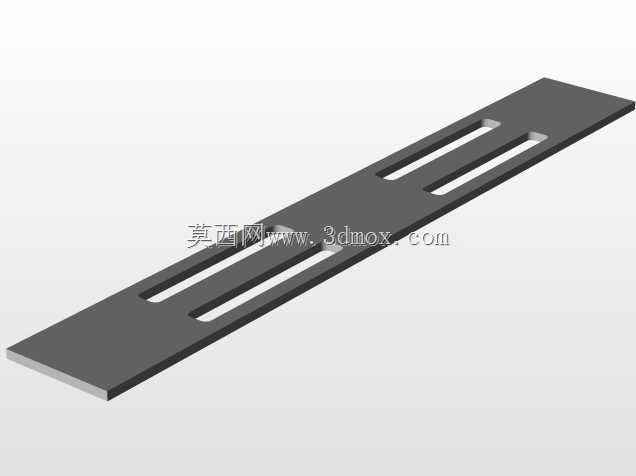

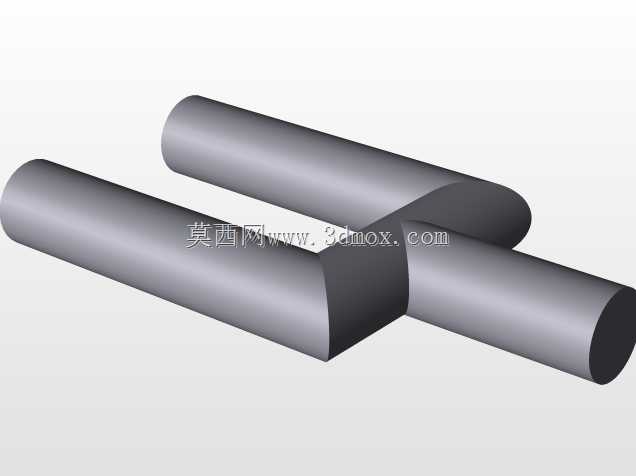

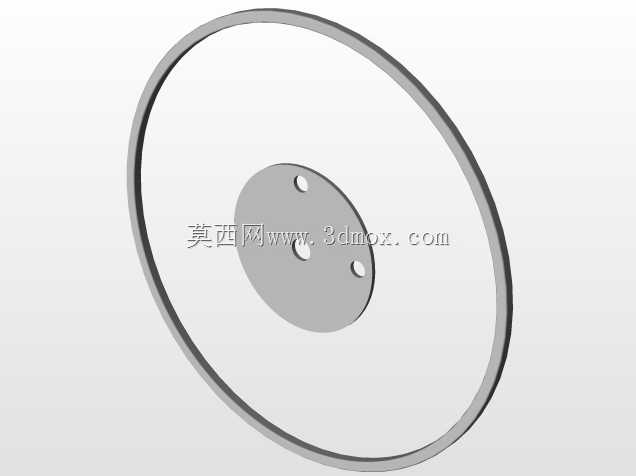

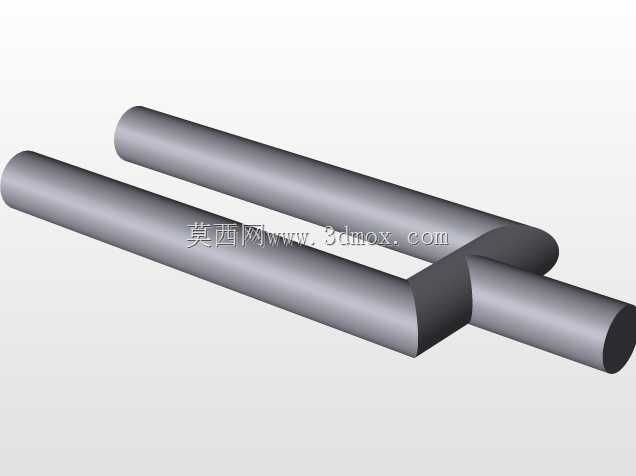

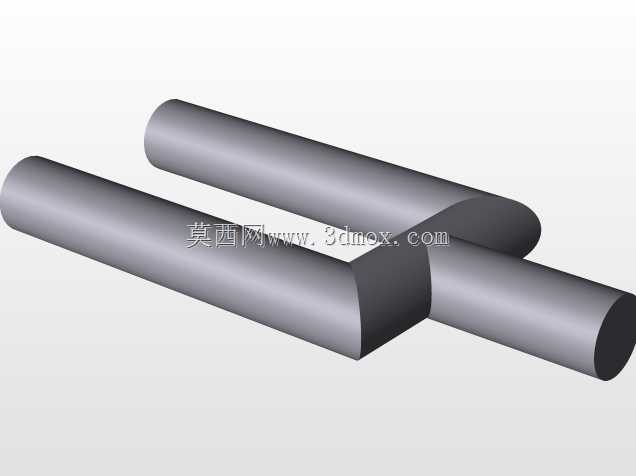

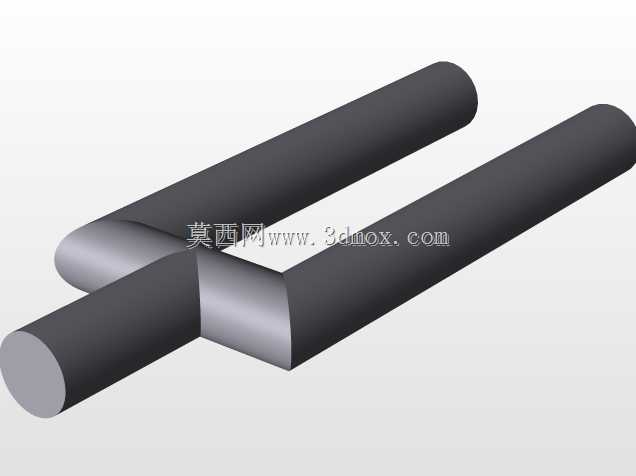

　　顶部的回转机构是整套工装的功能核心：大直径环形回转盘通过轴承座安装在立柱顶端，回转盘中心和横臂的安装基面做了同轴度找正，横臂上预留了多组可调装夹孔位，可以根据待焊工件的直径、长度调整夹块的安装位置，散件图里拆分的多个小压块、定位件，分别对应工件不同方位的锁紧定位，装夹时先把工件的基准面贴紧横臂定位面，再依次压装各个小压块，保证工件回转时不会出现径向窜动。

　　设计这套结构的时候，首先要核算的是偏载力矩：横臂单侧伸出长度超过600mm时，搭载几十公斤的焊接工件，立柱根部的弯曲应力要控制在型钢许用应力的三分之一以内，所以底座不仅做了梯形扩面，还在立柱和底座的连接位置加了两组三角加强筋，把焊接应力和工作载荷分散到底座整个板面，避免长期交变载荷下焊缝开裂。回转盘的直径选到接近400mm，一是增大回转支撑的轴承跨距，提升回转过程的平稳性，二是环形盘本身可以作为手动回转的操作位，不带自动驱动的版本里，焊工可以直接拨动环盘带动工件转动，手动控制环缝的焊接走速；如果搭配减速驱动元件，环盘侧边可以加装齿圈，用小齿轮啮合带动，实现0.5-2rpm的匀速回转，匹配气保焊的焊接速度，让环形焊缝一次连续成型，不用中途停机变位，减少焊缝接头的数量。

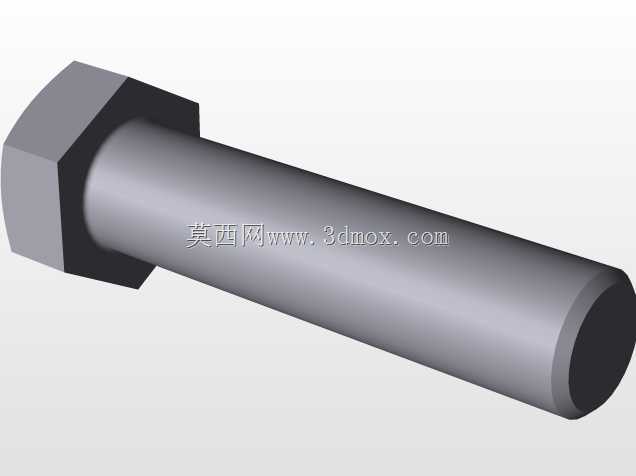

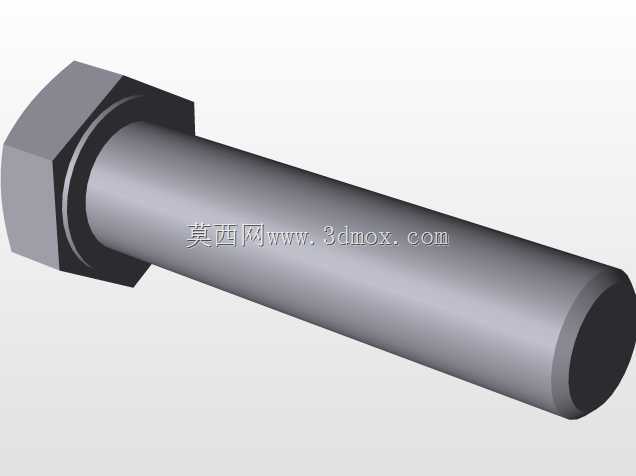

　　安装边界方面，整套工装落地后的总高度大概在1.6米左右，横臂最长伸展方向的占用宽度约1.2米，底座的安装孔横向间距320mm、纵向间距280mm，现场安装时只需要在工位地面预留对应的四个M16地脚螺栓孔，或者直接把底座锁在厚度20mm以上的平台钢板上即可，不需要额外做复杂的地基施工。工装的操作空间预留也贴合焊接作业习惯：横臂的高度设置在距离地面1.2米左右，正好是焊工站立操作的舒适作业高度，焊枪可以轻松抵达环缝的任意位置，不用弯腰或者抬手登高。

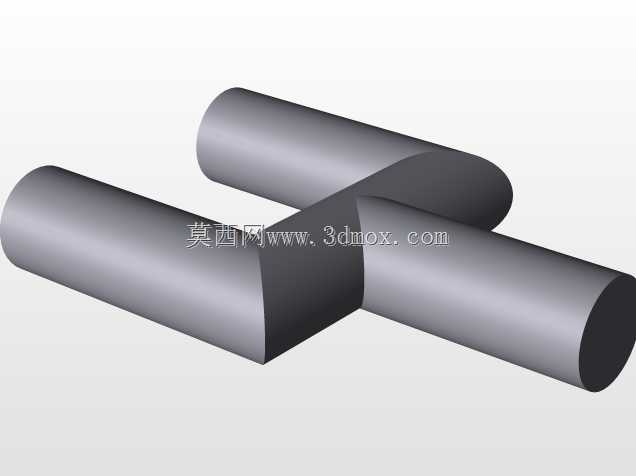

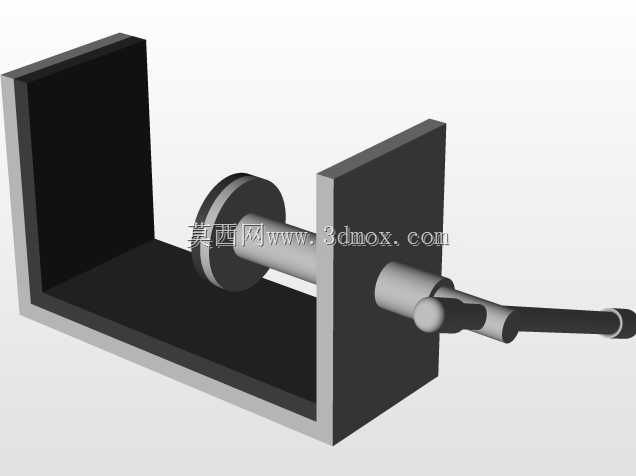

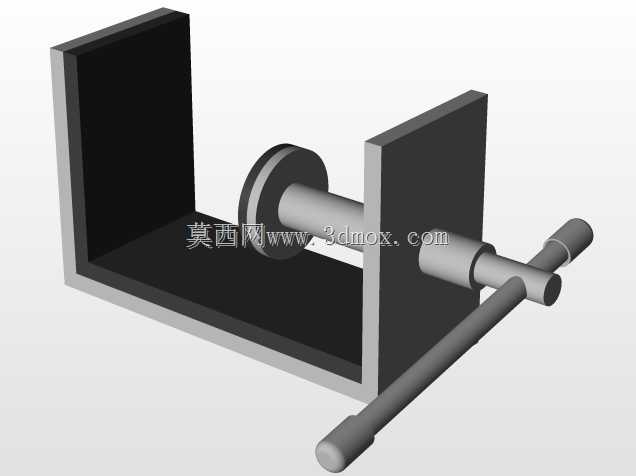

　　实际车间应用里，这类工装主要解决两类工件的焊接难题：一类是带环形法兰的长横杆组件，环形焊缝需要整圈连续焊接，人工转动工件不仅费时，还容易因为转动速度不均导致焊缝厚薄不一；另一类是需要多方位点焊定位的组件，把工件装在这套工装上，可以任意停留在回转角度，焊工不用挪动工件就能完成所有点位的焊接，大幅降低搬抬工件的劳动强度。拆分的零散小件都是工装的快换压块，针对不同规格的工件，可以快速更换对应厚度的压块，不用整体改装工装主体，适配多品种小批量的机加工配套焊接生产场景，结构全部采用常用型钢与标准件加工，车间自行下料焊接就能完成制作，维护时只需要定期给回转轴承加注润滑脂，清理横臂定位面上的焊渣飞溅即可，长期使用的稳定性很强。
