VEXIQ竞赛机器人主控数据终端

　　这套数据管理电子组件是面向VEX IQ教育机器人竞赛体系开发的核心主控终端，整套三维结构完整还原了设备从外壳防护、端口布局到人机交互区域的全部机械特征，可直接用于竞赛机器人整机布局校核、外围拓展结构设计以及教学演示场景的结构参考。

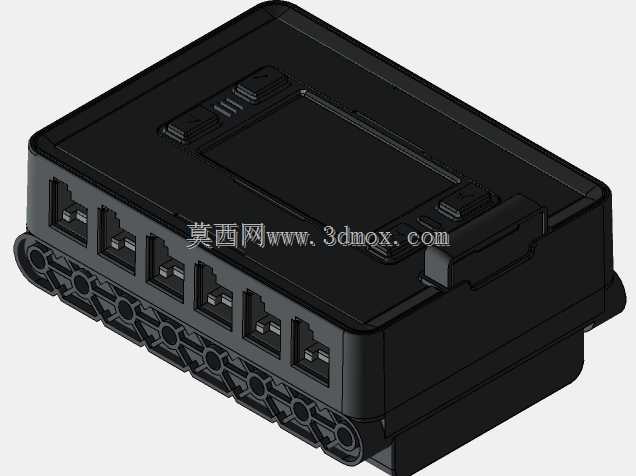

　　从实际赛场使用场景来看，这类主控终端是整台竞赛机器人的运算与信号调度中枢，需要同时承接多路传感器信号采集、电机运动指令输出、赛场程序逻辑运行以及人机交互调试的全部需求，设备在赛场上会随机器人完成快速启停、冲撞、变向等动作，因此结构设计上首先要兼顾抗冲击防护与端口操作便利性。模型呈现的外壳采用上下扣合的分体式结构，外壳棱边做了小圆弧过渡，避免赛场快速拆装时划手，顶面预留了显示屏安装沉槽与实体按键排布区域，调试人员无需外接设备即可直接在机器人端完成程序选择、端口状态查看、参数微调等操作，按键区域做了凸起的防滑纹理，戴手套操作也能准确分辨按键位置。

　　端口布局是这套结构设计的核心考量部分，模型侧面整齐排布了六组标准RJ类通讯端口，端口之间预留了足够的插拔间隙，即使相邻端口同时插满连接线，插头的塑胶外壳也不会互相干涉，端口下方的壳体区域设计了连续的蜂窝状加强筋结构，这一设计并非装饰特征：机器人在竞赛冲撞中侧边是最容易受到撞击的位置，纯平面薄壁壳体在侧向冲击下很容易出现凹陷甚至端口座脱焊的问题，蜂窝加强结构可以在不显著增加壳体壁厚、不额外增重的前提下，大幅提升侧边的抗弯与抗冲击性能，同时蜂窝槽也能为内部电路板的散热提供空气流通的通道，长时间高负载运行时，端口驱动芯片产生的热量可以通过壳体缝隙快速散出，避免端口通讯出现丢包问题。

　　设计思路上，整套壳体完全围绕赛场快速维护的需求展开，上下壳体采用卡扣加少量紧固螺丝的组合固定方式，日常拆开检查内部电路板、更换端口座时不需要拧下大量螺丝，卡扣定位结构可以保证上下壳装配时端口孔位与内部电路板接口完全对正，不会出现装配偏移导致插头插不进去的问题。壳体的所有外接棱角都做了避空处理，当主控器安装在机器人铝合金机架上时，外壳不会和机架的铝型材棱边发生硬干涉，安装孔位在壳体背部预留了兼容VEX IQ标准孔距的固定点位，可以直接用标准塑料销钉或者螺丝固定在机器人机架的任意安装面上，不需要额外打孔定制转接件。

　　从安装边界尺寸来看，这套主控器整体为扁平长方体构型，厚度控制在较低范围，安装在机器人上层机架时不会过多占用竖直方向的搭建空间，给顶部的机械臂、料仓等执行机构留出足够的运动行程；宽度方向上六组端口沿侧边一字排开，所有连接线都可以从同一侧引出，方便梳理线束走向，避免线束散乱缠绕到行走轮或者传动齿轮上。壳体顶面的显示屏区域做了略低于壳体顶面的沉台设计，当机器人发生上方碰撞或者意外翻倒时，最先接触地面的是壳体周边的加强边框，不会直接压碎显示屏玻璃。端口的插口朝向完全平行于安装基准面，插头插入后线缆自然沿水平方向延伸，不会出现线缆过度弯折导致内部芯线断裂的问题。

　　在教学与实训场景中，这套三维结构可以帮助参赛学生提前在软件中完成主控器的布局规划，提前模拟线束长度、安装位置与周边运动部件的干涉情况，避免实际搭建时反复拆装调整位置。壳体侧面的防滑纹理、边角的加厚区域、端口周边的加强凸台，都对应了实际使用中容易出现故障的薄弱位置，结构设计完全服务于竞赛场景下高可靠性、快装快拆、耐冲击的实际需求，没有多余的装饰结构，每一处壳体特征都对应明确的工程功能。
