弹性卡扣式管线固定抱箍支撑结构

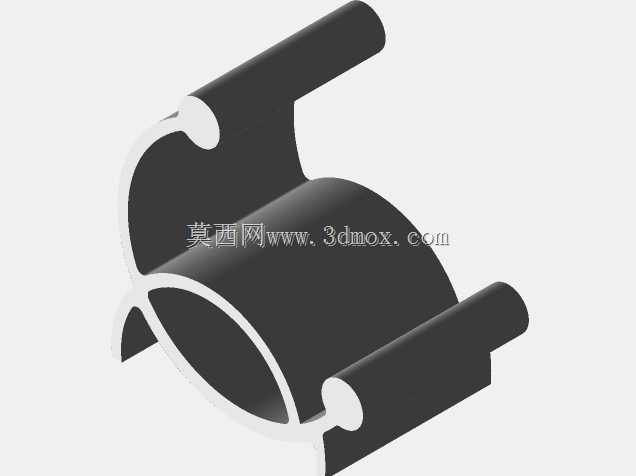

　　这类带双侧平行圆柱支耳的开口环形弹性夹件，在车间布线、设备本体管线排布、轻型气动管路敷设场景里使用频率很高，核心作用是把圆形外壁的软管、线缆束或者细径硬管卡入半开放环腔，依靠环体自身的开口形变产生抱紧力，不需要额外加装紧固件就能完成管线的限位固定，拆装时只需要顺着环体开口方向轻压管线即可卡入，向外施力就能取出，日常设备维护、管线改路的时候操作效率远高于传统螺栓锁紧式管夹。

　　从结构设计逻辑来看，主体环段采用等壁厚弧形截面，环体内壁弧度和被固定管线的外径做匹配，环体开口处做了外翻导向边，管线压入时开口会顺着导向边自然撑开，越过管线最大外径后环体回弹，把管线约束在环腔内部，不会出现沿管线径向松脱的问题。环体上下两端延伸出的同轴圆柱支耳，是整个夹件的安装定位边界：两支耳的轴线和环体中心轴线平行，支耳的外径、伸出长度都预留了和安装基座孔位配合的公差，装配时可以直接把两支耳插入预制的安装板定位孔内，部分场景下还可以在支耳端面做热熔铆压、点胶固定或者穿开口销限位，不需要在环体上额外打孔，避免钻孔破坏环体的弹性形变能力。

　　建模过程中首先要确认核心边界尺寸：环体内径需要和目标适配的管线外径保持小间隙配合，通常间隙控制在管线外径的1%~2%，既保证卡入后环壁可以均匀贴紧管线外壁，又不会因为过盈量过大导致管线被压变形，影响气路通流或者线缆外皮受损。环体的壁厚取值需要结合所选材料的弹性模量调整，如果采用常用的PA66尼龙材质，壁厚一般取环体内径的1/8~1/6，这个厚度区间下环体反复撑开的疲劳寿命可以满足上万次拆装需求，不会出现根部断裂；如果采用钣金冲压成型的65Mn弹簧钢材质，壁厚可以适当减薄，控制在0.8~1.5mm区间，冲压后做淬火回火处理提升弹性，表面做喷塑或者镀锌防锈，适配车间潮湿、有少量切削液飞溅的工况。

　　两支耳的中心距是安装对接的核心尺寸，需要和安装基座上的两个定位孔孔距严格对齐，建模时两支耳和环体的衔接位置做了大圆角过渡，避免应力集中——反复拆装时环体开口开合的应力会集中在支耳和环体的连接根部，圆角半径取壁厚的1.5倍以上，可以大幅降低根部开裂的风险。支耳的长度需要满足安装板厚度加限位余量，比如安装板厚度为2mm时，支耳伸出环体侧面的长度取5~6mm，留出3mm左右的余量用来做铆头或者装卡簧，保证夹件固定后不会从安装孔中脱出。

　　实际选型应用时，这类夹件常布置在机床床身侧壁、自动化设备的型材框架内侧、电气柜的布线梁上，用来固定传感器信号线、气动气管、润滑油管，相比传统的扎带固定，它的定位更规整，管线不会出现滑移晃动，设备运行产生的振动也不会让扎带松脱；相比全包式管夹，它的拆装不需要拆卸相邻管线，后期单独更换某一根管线时不用扰动周边已布设的管路，维护便利性更强。设计时还要注意环体开口的宽度：开口宽度要略小于被固定管线的外径，通常取管线外径的0.7~0.8倍，保证管线卡入后有足够的抱紧力，同时开口宽度也不能过小，否则装配时需要的压入力过大，手工装配难度高。如果需要适配多根小直径管线并排固定，还可以在这个基础结构上把单环腔改成双环或者三环并联，支耳布置在最外侧环体的两端，保持安装接口不变，拓展固定容量。

　　三维建模时需要重点校验环体最大撑开状态下的应力值，模拟管线压入时开口被撑到和管线外径等宽的工况，确认最大应力低于材料的屈服强度，避免长期使用后产生塑性变形，导致抱紧力衰减。同时要核对两支耳的同轴度，以及支耳轴线和环体安装贴合面的垂直度，保证插入安装孔时不会出现卡滞，夹件装配后环体轴线和安装面保持平行，管线卡入后走向顺直，不会出现别劲弯折的情况。
