CA6140车床用M5X30平行滑动限位元件

　　在普通卧式车床的进给传动与刀架辅助定位场景中，这类平行滑动元件承担着小行程精准导向、侧向夹紧限位的核心作用，尤其适配CA6140这类通用卧式车床的中小规格改装与备件替换需求。从实际装配场景来看，该元件主要安装在车床中拖板、小拖板的辅助导向槽内，或是配套在小型工装的滑动副位置，当需要对刀具进给行程做侧向限位、或是对滑动工位做快速夹紧定位时，通过顶部的内六角锁紧螺钉施加预紧力，即可让元件的上下夹持面牢牢贴合在配套导轨的两个平行面上，实现滑动位置的快速锁止，避免加工过程中因切削振动导致的工位偏移。

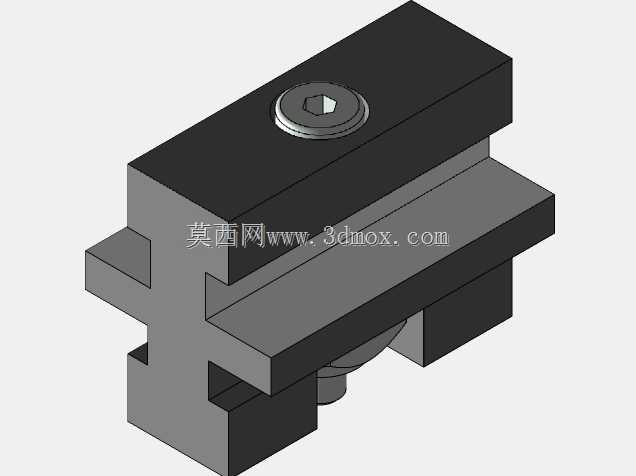

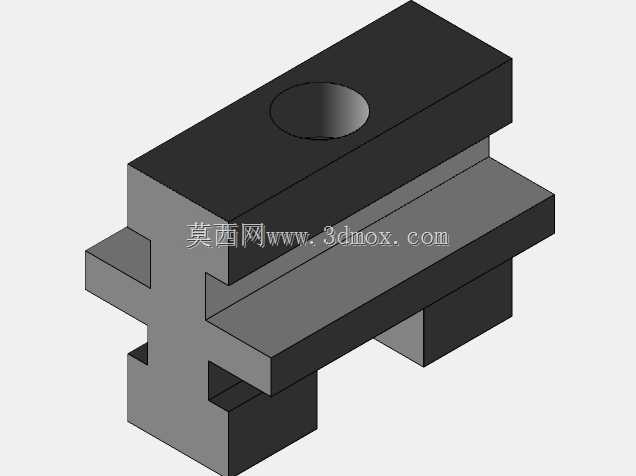

　　从结构设计思路来看，整个元件采用分体式组合结构，主体滑动块采用中碳钢材质做发黑处理，兼顾滑动耐磨性与防锈能力，夹持接触面做了精铣加工，平面度控制在0.02mm以内，保证与导轨面的贴合度，避免锁紧时出现应力集中导致的导轨面压伤。顶部的锁紧螺钉选用M5规格的内六角圆柱头螺钉，螺钉长度30mm，螺钉头部做了沉孔设计，安装后螺钉头部不高出滑动块上表面，避免滑动过程中与周边部件发生干涉。滑动块的中间开槽尺寸完全适配标准平导轨的截面厚度，槽的两个内侧面与导轨侧面的配合间隙控制在0.01-0.03mm之间，既保证滑动过程的顺畅无卡滞，又能避免间隙过大导致的锁紧后位置偏差。

　　从安装边界尺寸来看，整个滑动元件的总长度控制在40mm以内，总宽度25mm，锁紧状态下总高度32mm，适配安装的导轨厚度范围为12-15mm，安装时不需要对原有导轨做额外加工，只需要将元件的开槽对准导轨推入到目标位置，拧紧顶部螺钉即可完成固定，拆装调整都十分便捷。在实际车床加工场景中，这类滑动元件常用来替代原机的行程挡块，相比传统的固定式挡块，它可以沿着导轨任意调整位置，不需要在导轨上打孔攻丝，不会破坏原有设备的结构强度，尤其适合小批量多品种的加工场景，能够快速调整工位限位位置，缩短换型调整的辅助时间。

　　在功能特性上，该滑动元件的夹持面做了细微的网纹滚花处理，当螺钉锁紧时，滚花纹路可以嵌入导轨表面的微观不平度中，大幅提升锁紧后的摩擦力，即使在承受较大切削冲击的情况下，也不会出现位置滑移，保证加工尺寸的稳定性。元件的下部做了让位缺口设计，当滑动到导轨端部时，不会与导轨端部的安装螺钉、端盖等部件发生碰撞，有效滑动行程可以覆盖导轨的全部可用长度。滑动块的棱边全部做了C0.5的倒角处理，既避免安装过程中划伤操作人员，也能在推入导轨时起到导向作用，不会因为棱边的毛刺卡滞在导轨接缝处。

　　从三维建模的角度来看，建模过程中优先采用参数化设计思路，将导轨配合间隙、螺钉沉孔深度、夹持面厚度等关键尺寸设置为可调整参数，后续如果需要适配不同厚度的导轨，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构。建模时对滑动接触面的形位公差做了模拟校验，保证两个夹持面的平行度、槽侧面与滑动方向的垂直度都符合实际装配要求，避免出现建模尺寸合格但实际装配无法滑动的问题。这类滑动元件除了应用在车床设备上，也可以通用在其他需要平行滑动夹紧的工装夹具、自动化输送线的工位挡停场景中，只要配套导轨的截面尺寸匹配，都可以直接选用，具备较强的通用适配性。
