中空环形降噪透气超材料结构件

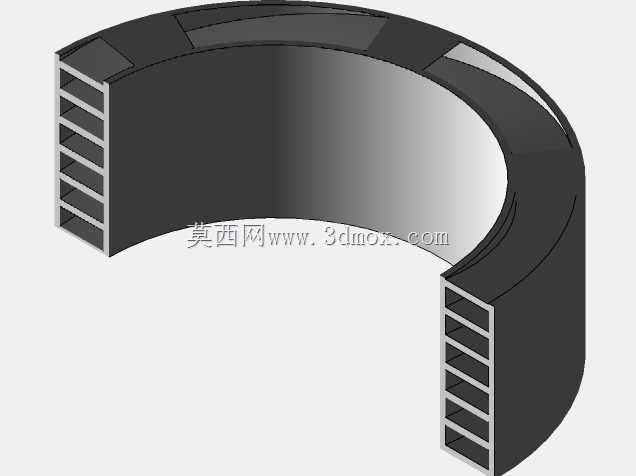

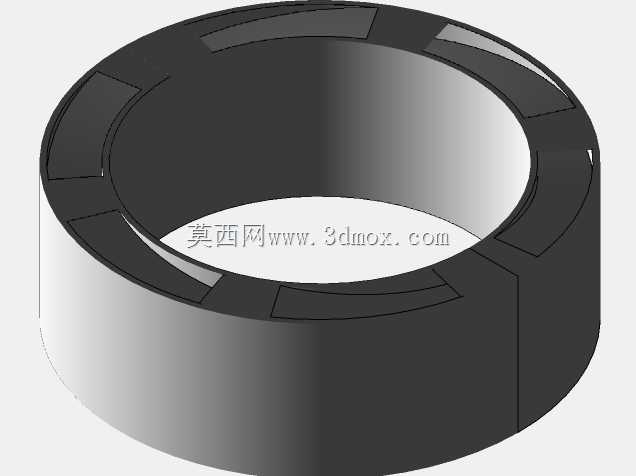

　　在工业声学降噪与流体透气需求并存的场景中，这类环形中空结构件的应用覆盖了多个细分工程领域，最常见的部署位置包括机床主轴周边的气流疏导区域、动力设备舱的通风消声段、精密检测设备的隔声透气隔层，以及需要兼顾空气流通与噪声阻隔的工业管道衔接部位。不同于传统实心隔声件会完全阻断气流通路的设计局限，该结构采用90%中空占比的构型思路，在保证结构整体刚性满足安装工况要求的前提下，预留了足够的气体流通通道，可在设备运行过程中引导气流平稳穿过结构本体，避免因气流阻滞形成局部紊流带来额外的风噪与压损。从结构设计逻辑来看，环形基体的外周均匀分布的分段式凸起结构，并非单纯的外形装饰，而是经过声学仿真迭代的谐振腔单元，

　　每个凸起与环形基体的中空腔室形成特定的亥姆霍兹谐振路径，针对547Hz频段的中低频噪声，可通过谐振消耗声能的方式实现80%以上的消声效率，这一频段恰好覆盖了多数通用机床主轴运转、中小型电机通风散热、工业风机低速运行时的主要辐射噪声频段，无需额外铺设多孔吸声棉等易老化耗材，即可实现长期稳定的降噪效果。在安装边界的适配性上，该环形结构的内外圆柱面均预留了均匀的安装配合公差，内孔可直接套接在对应直径的管道外壁或者设备的通风口凸台上，外周的分段凸起之间的凹槽可作为安装定位的卡位，配合卡箍或者压圈即可完成快速固定，无需额外设计复杂的连接支架，整体轴向厚度控制在适配多数设备通风夹层的尺寸范围内，不会占用过多的设备内部安装空间。

　　从实际工况适配角度出发，结构的中空通道走向经过平滑过渡处理，气流穿过时不会在结构内部形成尖锐的折角，可有效降低气流通过时的阻力损失，实测在常规通风风速下，该结构的透气率与同等通径的金属丝网相当，但消声性能远优于普通丝网结构。不同于传统的阻性消声结构需要填充吸声材料、长期使用易出现材料粉化脱落堵塞气路的问题，该一体化结构采用均质构型，无额外填充部件，可应用在对洁净度有一定要求的精密设备通风场景，比如光学检测设备的舱体通风口、电子元器件老化测试柜的散热通道，既可以阻隔外部环境噪声传入设备内部影响检测精度，又能保证散热气流顺利流通带走设备运行产生的热量。在结构强度校核层面，环形基体的壁厚经过优化，在90%中空占比的前提下，

　　薄壁部分的刚性可满足常规工业环境下的振动工况要求，不会因为设备运行的持续振动出现结构共振或者疲劳损坏，外周的凸起结构同时起到了加强筋的作用，可提升环形整体的抗形变能力，在安装压紧过程中不会出现椭圆变形导致配合间隙超差的问题。针对不同的安装场景需求，该结构的尺寸可按照通径需求进行等比例缩放，谐振单元的尺寸可根据目标消声频段进行对应调整，不需要改变整体的环形构型逻辑，即可适配不同管径的通风管路或者不同尺寸的设备通风口，建模过程中参数化的特征设置可快速完成尺寸迭代，缩短不同工况下的结构改型周期。在实际设备装配验证中，该结构安装在CA6140车床的主轴箱通风位置时，可有效降低主轴高速运转时从通风口传出的齿轮啮合噪声，同时保证主轴箱内部的热空气顺利排出，不会因为通风口被隔声件封堵导致箱体内温度升高影响润滑油性能；安装在小型工业空压机的进气口位置时，可在不明显增加进气阻力的前提下，降低进气口的辐射噪声，改善车间操作岗位的声环境质量。
