手动杠杆式大蒜压蒜器结构设计

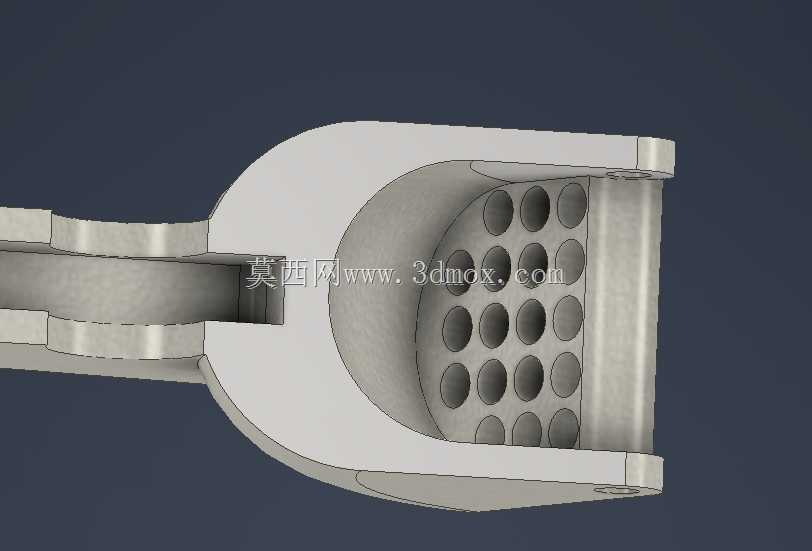

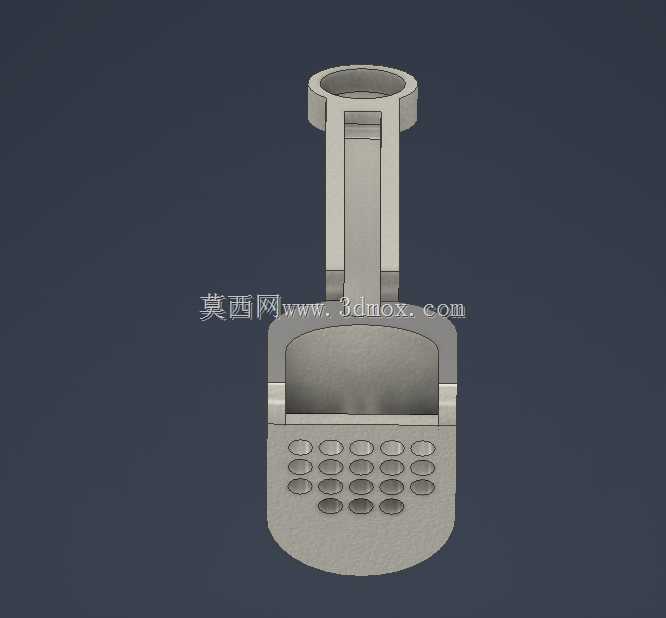

　　这款手动压蒜器具的结构设计，核心围绕家用餐厨场景的高频小批量蒜泥制备需求展开，区别于工业级食材加工设备的大产能设计逻辑，整体完全依托纯手动杠杆施力实现作业，无需外接动力源，适配家庭厨房、小型餐饮档口的零散使用场景。从实际使用逻辑来看，该器具的作业端设置带密集通孔的压合腔，单孔直径控制在3mm左右，既能够保证蒜瓣受压后蒜泥顺利挤出，又能拦截大块蒜皮与未压碎的硬芯，避免成品中混入硬质杂质影响食用口感；压合腔的腔体深度设置为25mm，单次可容纳3-4瓣去皮大蒜，能够满足单人份餐食制备的蒜泥用量需求，无需多次重复装填操作。

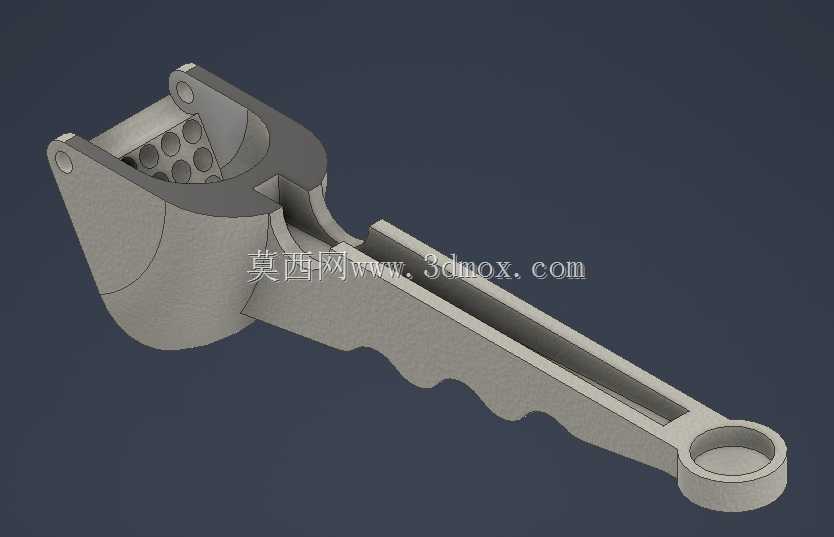

　　施力结构采用二级杠杆放大原理设计，整体力臂长度比例经过反复校核，握持端设置符合人体工学的波浪形指槽，单手握持施力时手指能够完全贴合柄身曲面，不会出现打滑硌手的问题，按照普通成年人手掌施力上限计算，仅需施加约150N的握力即可在压合端产生超过800N的挤压力，完全能够将蒜瓣纤维彻底压碎，无需反复多次按压。手柄末端设置的挂孔直径为12mm，适配厨房常见的挂杆、S钩尺寸，闲置时可直接悬挂收纳，不会额外占用台面储物空间。

　　铰接部位采用同轴销轴连接设计，销轴与两侧安装孔的配合间隙控制在0.1mm以内，既保证开合动作顺畅无卡滞，又不会因间隙过大导致压合时上下腔错位，出现蒜瓣从缝隙挤出的问题；压合腔与上压头的贴合面设置1mm深度的定位止口，合模时能够自动对齐，避免偏载导致的局部压力不足，保证压合区域内的蒜瓣受力均匀。整体结构无多余零散零件，所有功能结构均集成在两个主体构件上，日常使用后可直接在水流下冲洗，不存在清洁死角，不会残留蒜泥残渣导致发霉异味。

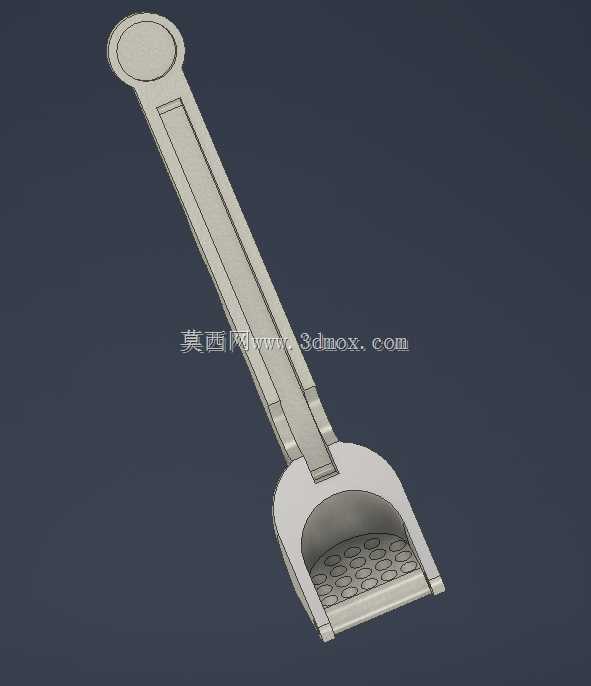

　　从结构建模的细节来看，柄身采用中部挖空的轻量化设计，在保证整体抗弯强度的前提下，将整体重量控制在120g左右，长时间握持操作也不会产生手部酸胀感；所有与食材接触的棱边均做R2圆角过渡处理，不存在尖锐毛刺，使用过程中不会划伤手部，也不会在清洁时刮擦洗碗布等清洁工具。压合腔的通孔采用直壁设计，孔壁粗糙度控制在Ra1.6以下，蒜泥挤出后不会粘连在孔壁上，冲洗时水流可直接将残留残渣冲净，无需借助毛刷等额外清洁工具。

　　安装边界方面，该器具无额外固定安装需求，使用时仅需放置在平整台面即可，整体展开后的最大长度为190mm，压合状态下的最大宽度为45mm，即使是小户型厨房的狭小操作台面也能轻松使用；铰接销轴的两端做铆压封边处理，长期反复开合使用也不会出现销轴脱出、结构散架的问题，整体结构的疲劳寿命能够满足超过1万次的按压使用需求，完全覆盖家用厨具的正常使用周期。不同于电动蒜泥器需要供电、存在刀片安全隐患的问题，该纯机械结构无电路、无锋利刀片，即使是老人、儿童在监护下也能安全操作，不存在用电安全与割伤风险。
