90度直角液压管接头弯头三维结构

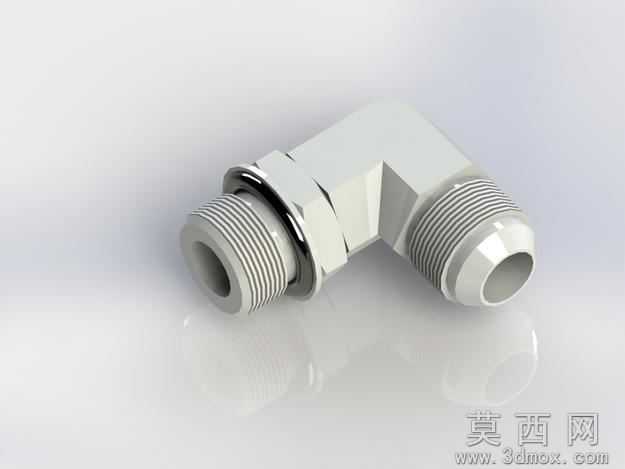

该作品为90度直角液压弯头的三维建模成果，建模过程严格遵循液压管路接头的行业尺寸规范，以保证模型可直接用于液压系统的装配仿真、管路布局设计等实际工程场景。建模初期先梳理接头的核心结构组成：一端为带O型圈密封槽的外螺纹连接端，用于适配阀块、泵体等带内螺纹的液压元件安装位，密封槽的尺寸、倒角参数完全匹配标准O型圈的装配要求，避免密封失效问题；另一端为JIC标准外锥面螺纹端，74度外锥密封面的角度、螺纹牙型参数严格对标行业标准，可与配套的JIC内锥接头实现硬密封配合，适配高压液压工况的密封需求。中间的90度弯角过渡段采用等通径设计，建模时对弯角处的内壁做了平滑圆角过渡处理，减少液压油流经时的局部阻力与紊流现象，降低管路压力损失，同时外壁的过渡圆角也做了等壁厚处理，避免应力集中，保证接头在高压工况下的结构强度。建模全程采用参数化特征建模方式，螺纹部分以真实螺旋扫描特征生成，还原真实牙型轮廓而非简化贴图，密封槽、锥面、六角拧动面的尺寸均设置可编辑参数，方便后续根据不同通径、不同螺纹规格快速衍生同系列接头模型。渲染阶段采用金属哑光材质模拟碳钢接头的表面处理效果，对密封槽内的O型圈赋予黑色橡胶材质，区分不同部件的材质属性，场景采用柔和的无影布光，清晰呈现接头的结构细节、螺纹走向与密封面形态，同时添加轻微的地面反射效果提升模型的真实感，方便设计人员直观查看接头的整体形态与装配特征。该模型可用于液压系统的三维管路布线、装配干涉检查、产品展示以及教学演示等场景，精准的结构还原度能够有效支撑液压系统设计阶段的验证工作，减少实物试装的成本与周期。
