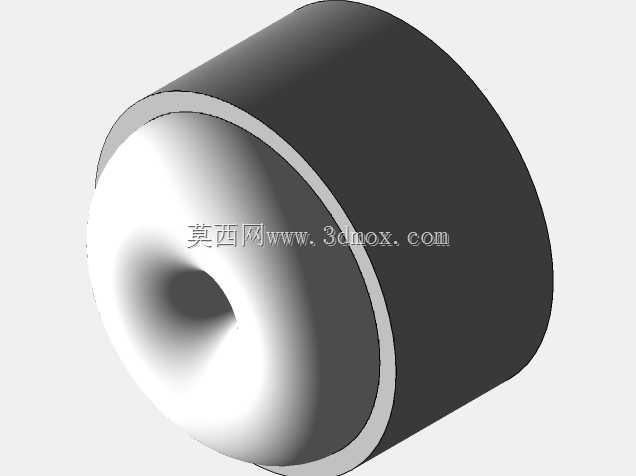

CA6140车床用同轴定位母版结构

　　在普通卧式车床的日常加工与工装配套体系里，这类带内锥孔的回转母版结构，主要承担工件装夹时的同轴定位基准作用，尤其适配CA6140系列车床的主轴端装夹场景，是小批量轴类、套类零件加工时保证形位公差的关键配套工装部件。从实际加工场景来看，当需要加工带外锥面、或者对端面与内孔同轴度要求在0.02mm以内的薄壁套类零件时，这类母版可以直接通过外圆柱面与车床卡盘的软爪配合装夹，内锥孔直接贴合工件的定位基准面，省去多次找正的辅助时间，同时避免软爪反复修磨带来的精度损失。

　　从结构设计逻辑上看，该零件采用外圆柱面作为装夹基准，整体为回转体结构，外圆的圆柱度公差控制在0.01mm以内，保证装夹后自身的回转精度；内孔采用带过渡圆弧的锥孔结构，锥面的表面粗糙度要求达到Ra1.6，既可以保证与工件定位面的贴合面积足够，避免装夹时的应力集中压伤工件表面，又能在工件拆卸时顺着锥面顺利脱出，不会出现卡滞问题。零件的轴向端面与外圆轴线的垂直度公差控制在0.015mm以内，当需要以端面作为轴向定位基准时，可以直接靠紧卡盘端面，保证工件的轴向尺寸精度，不需要额外加装轴向挡块。

　　在尺寸边界设计上，这类母版的外圆直径需要匹配CA6140车床卡盘的常用装夹范围，整体轴向长度控制在卡盘夹持深度的1.2倍左右，既保证装夹时的夹持力足够，不会在高速回转时出现松动，又不会因为长度过长导致悬伸量过大，带来回转时的振颤问题。内锥孔的小端直径根据常用加工工件的定位轴径设计，锥度采用1:20的通用工装锥度，和车床常用的顶尖锥度、芯轴锥度保持统一，方便车间内的工装通用互换，减少专用工装的储备数量。零件的壁厚设计上，外圆与内锥孔大端之间的壁厚保持均匀，避免热处理时因为壁厚不均出现变形，同时保证足够的结构刚性，在承受较大的夹紧力时不会出现形变，保证定位精度的稳定性。

　　从实际使用的角度出发，这类母版的材质一般选用45号钢经调质处理，硬度控制在HB220-250之间，既有足够的刚性抵抗装夹变形，又有一定的韧性，避免长期使用后锥面出现崩边问题。锥面部分经过高频淬火处理，硬度达到HRC45-50，提高表面的耐磨性，延长工装的使用寿命，长期反复装夹工件也不会因为磨损导致定位精度下降。在建模过程中，回转体的特征采用旋转特征一次生成，保证外圆、内锥、端面的同轴度与垂直度在建模阶段就符合形位公差要求，不需要额外的特征拼接带来的基准误差；内锥孔与端面的交接处设计了R0.5的过渡圆角，避免热处理时的应力集中，同时也避免工件装夹时锐角处的应力集中压伤工件表面。

　　在车间实际应用中，这类母版除了用于工件装夹定位，还可以作为车床卡盘软爪修磨时的基准件，当软爪使用一段时间出现磨损、装夹精度下降时，可以将该母版夹在软爪内部，夹紧后对软爪的夹持面进行精车，保证修磨后的软爪夹持面与主轴回转轴线同轴，修磨过程不需要打表找正，大幅缩短软爪修磨的辅助时间，特别适合多品种小批量的加工场景，频繁切换装夹直径时可以快速完成软爪精度校准。另外在加工一些带外锥的细长轴类零件时，该母版可以安装在车床的尾座位置，作为辅助定位的支撑套，内锥面贴合工件的外锥面，起到跟刀架类似的支撑作用，避免细长轴加工时出现让刀变形，提高长轴类零件的加工圆柱度。

　　需要注意的是，这类母版在安装使用前，需要将外圆表面、与卡盘接触的端面擦拭干净，避免铁屑、毛刺夹在接触面之间导致定位偏移；长期使用后如果锥面出现磨损、拉毛问题，可以在内圆磨床上对锥面进行重新修磨，修磨后保证锥度与原设计一致，即可继续使用，不需要整体更换，降低工装的使用成本。建模时所有的回转特征都以同一轴线作为基准，后续生成工程图时形位公差的标注也以该轴线为基准，保证加工时的基准统一，避免基准转换带来的加工误差，符合机械加工的基准重合原则，从设计源头保证零件的加工工艺性。
