FRC3CIM电机配套防护齿轮盖结构

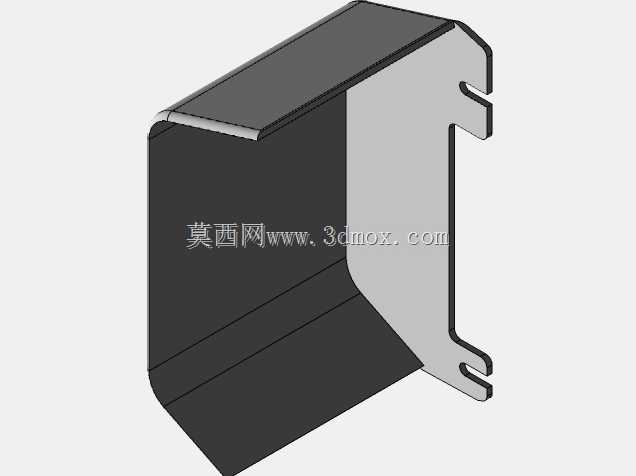

　　在小型竞技机器人、非标自动化传动单元的动力输出端，齿轮副的外露啮合一直是结构设计里需要重点处理的环节——CIM电机作为大扭矩低压直流动力单元，常被用于FRC赛事机器人的行走、举升机构动力源，其输出端与减速齿轮组的衔接位置，若缺少可靠的防护结构，运行过程中飞溅的润滑脂会污染周边走线与传感器，赛场或车间内的金属切屑、硬质杂物一旦卡入啮合齿隙，轻则打齿造成传动失效，重则直接烧毁电机绕组。这款齿轮盖正是针对这类安装场景设计的钣金防护构件，整体采用弯折成型的薄壁结构，没有多余的冗余设计，完全贴合CIM电机输出端齿轮腔的安装轮廓。从结构细节来看，该齿轮盖的主体弯折角度完全匹配齿轮副的排布空间，上部的水平延伸边可以覆盖齿轮啮合区的顶部开口，

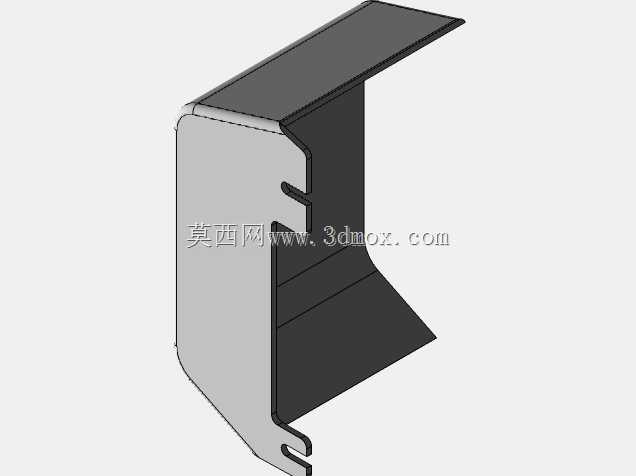

　　避免上方掉落的杂物直接冲入齿面，侧面的垂直立边刚好贴合电机安装座的侧壁，形成半封闭的防护腔体，下部的弯折翻边则留出了齿轮轴转动的避让空间，不会和旋转的输出轴、连接法兰产生运动干涉。设计时特意在侧边预留了卡接式的定位缺口，安装时不需要额外设计复杂的连接支架，直接对准电机座上的预装凸台卡入即可，配合两颗紧固螺丝就能完成固定，拆装维护时不需要拆解周边的传动构件，能大幅缩短赛事抢修、设备维保的作业时间。从安装边界来看，这款齿轮盖的整体外轮廓尺寸严格控制在CIM电机安装座的投影范围内，不会额外占用周边的走线空间、轮系安装空间，对于FRC机器人这类对安装空间寸土寸金的应用场景来说，不会和周边的行走轮支架、举升臂构件产生位置冲突，

　　壁厚选用常规的冷轧薄板参数，既保证了足够的结构强度，受到外力碰撞时不会轻易变形卡入齿轮，又不会额外增加过多的动力端负重，避免影响机器人的动态响应性能。实际应用中，这类齿轮盖除了基础的防护功能，还能起到一定的润滑脂回流作用，齿轮运转带起的润滑脂碰到盖体内壁后，会顺着内壁的弯折弧度回流到齿轮腔底部，减少润滑脂的无谓损耗，延长齿轮副的维护周期。不同于市面上通用的方形齿轮防护盖，这款结构的每一处弯折弧度、缺口位置都完全对应CIM电机与FRC标准安装座的匹配尺寸，不需要现场二次裁剪修配，拿到后可以直接完成装配，适配性更强。在结构设计的细节处理上，盖体的所有弯折边缘都做了钝边处理，没有尖锐的裁切毛边，安装作业时不会划伤操作人员的手套或手部，

　　也不会割破周边的线缆绝缘层，避免出现电路短路的隐患。盖体下部预留的小尺寸定位孔，既可以作为安装时的对位基准，也能在需要的时候穿入扎带辅助固定走线，让动力端的布线更加规整。对于从事小型传动单元设计、竞技机器人结构开发的工程师来说，这类针对性设计的防护构件，不需要从零开始测绘建模，直接基于现有结构调整安装孔位、适配不同功率的电机尺寸，就能快速用到自己的设计方案里，大幅缩短结构开发的周期。在实际的工况验证中，这类钣金弯折的齿轮盖可以承受常规的碰撞冲击，哪怕机器人在对抗过程中受到侧向的撞击，只要变形量不超过预留的安全间隙，就不会影响内部齿轮的正常啮合，相比3D打印的塑料防护盖，抗冲击性能、耐温性能都更有优势，长时间连续运行也不会因为电机发热出现变形软化的问题，完全能满足高负载、高冲击场景下的使用需求。
