对称式铰接连接机械构件结构设计

　　这类对称式铰接连接构件，常见于中低速往复传动的工装夹具、轻工自动化输送线的摆臂联动机构，以及小型机床的辅助定位锁紧单元中，核心作用是在两个同步动作的执行端之间，实现动力的同步传递与角度补偿，避免两侧动作不同步造成的卡滞、偏磨问题。从实际使用场景来看，这类构件往往安装在设备的中部传动区间，周边需要预留足够的摆动空间，避免动作过程中与设备机架、管线发生干涉，设计阶段需要优先确认安装边界：构件两侧的带孔安装耳，中心距需要匹配执行端的输出轴间距，孔位的公差带按照H7级精度设计，保证与配套销轴的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大造成传动回程误差，也不会因为间隙过小导致装配困难、转动卡涩。

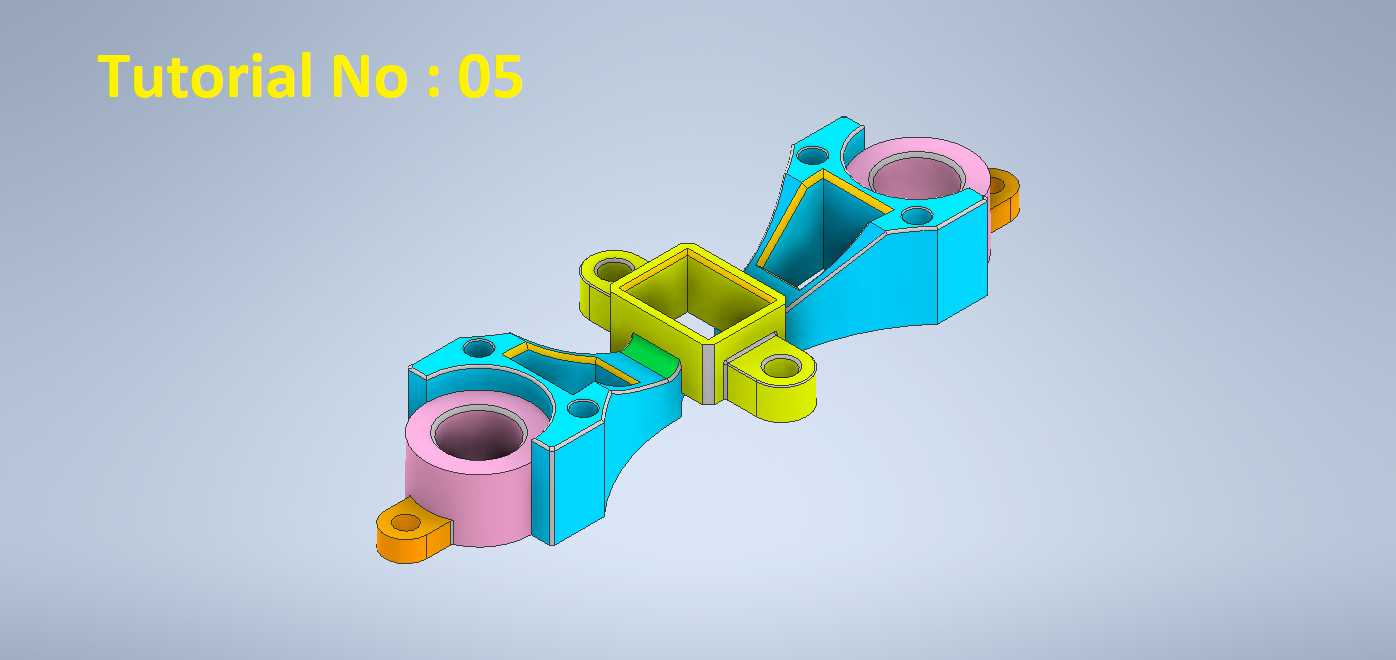

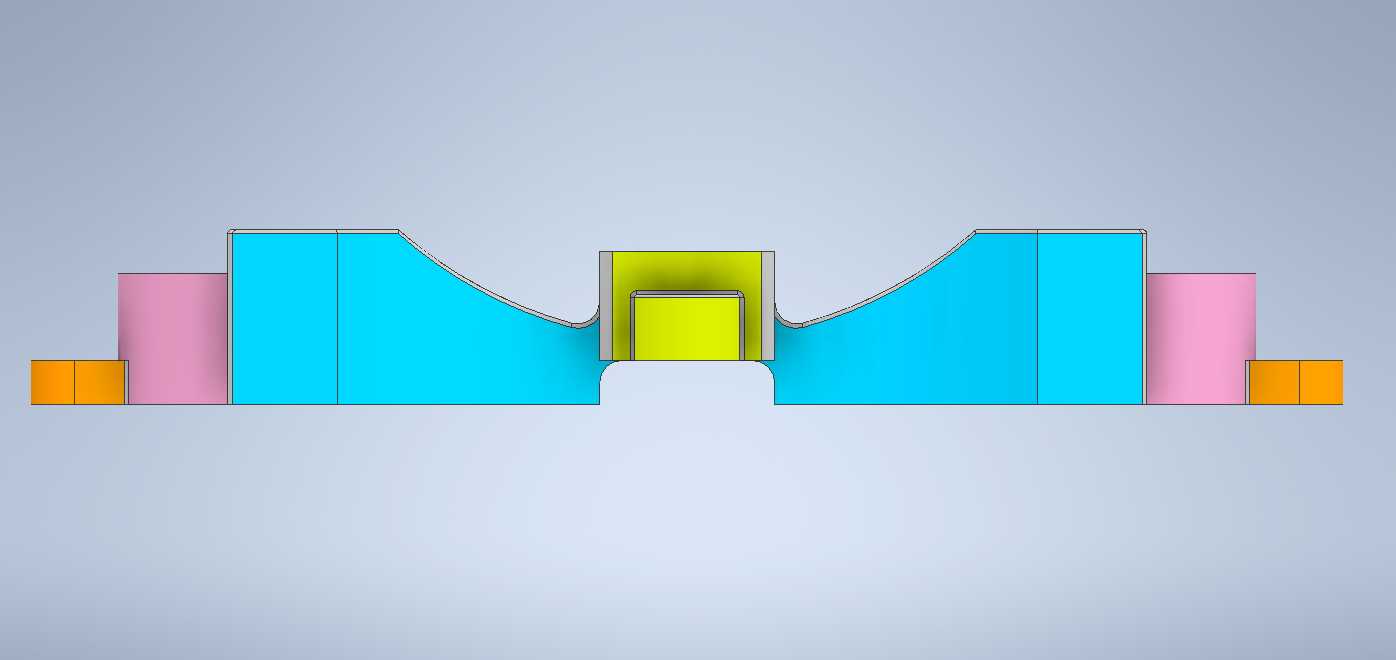

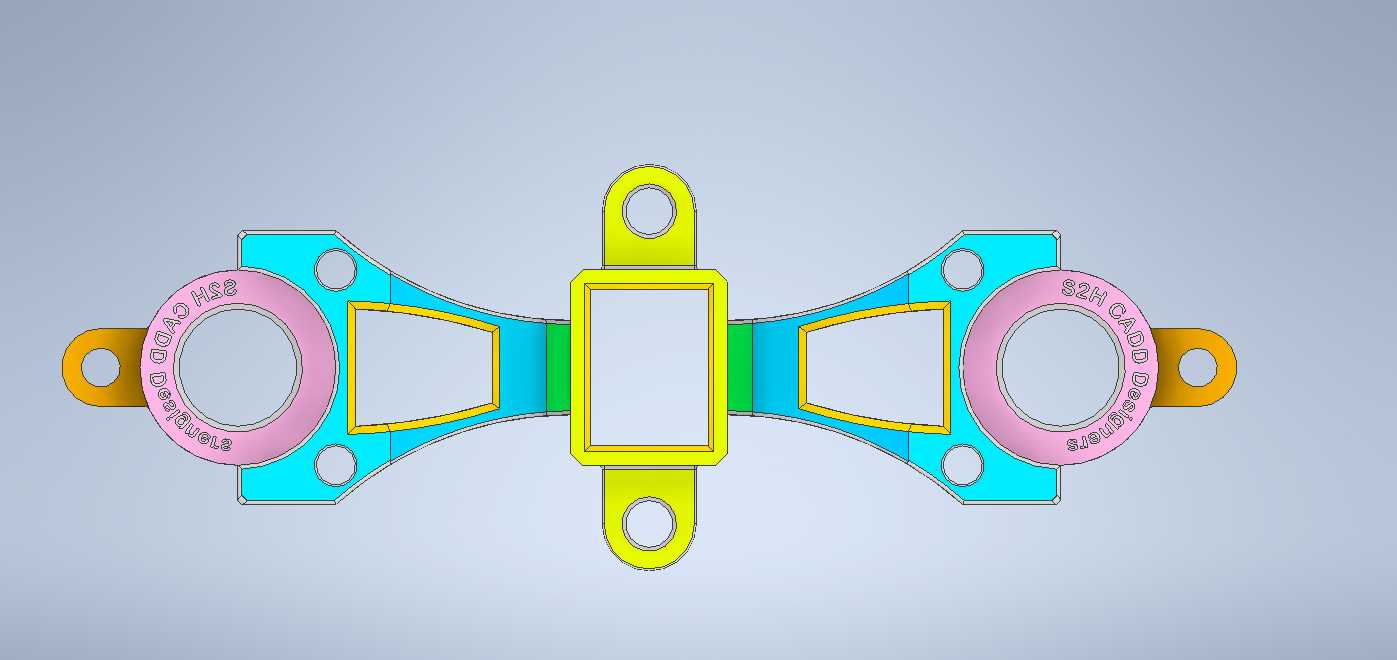

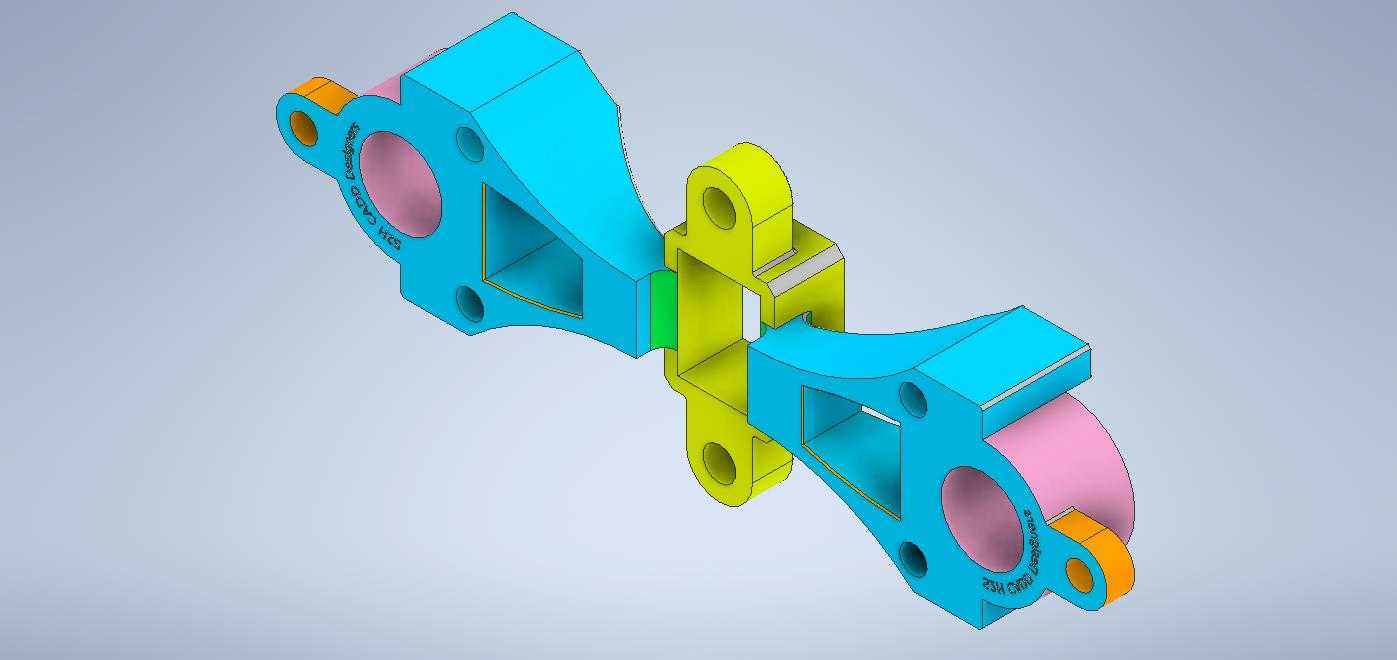

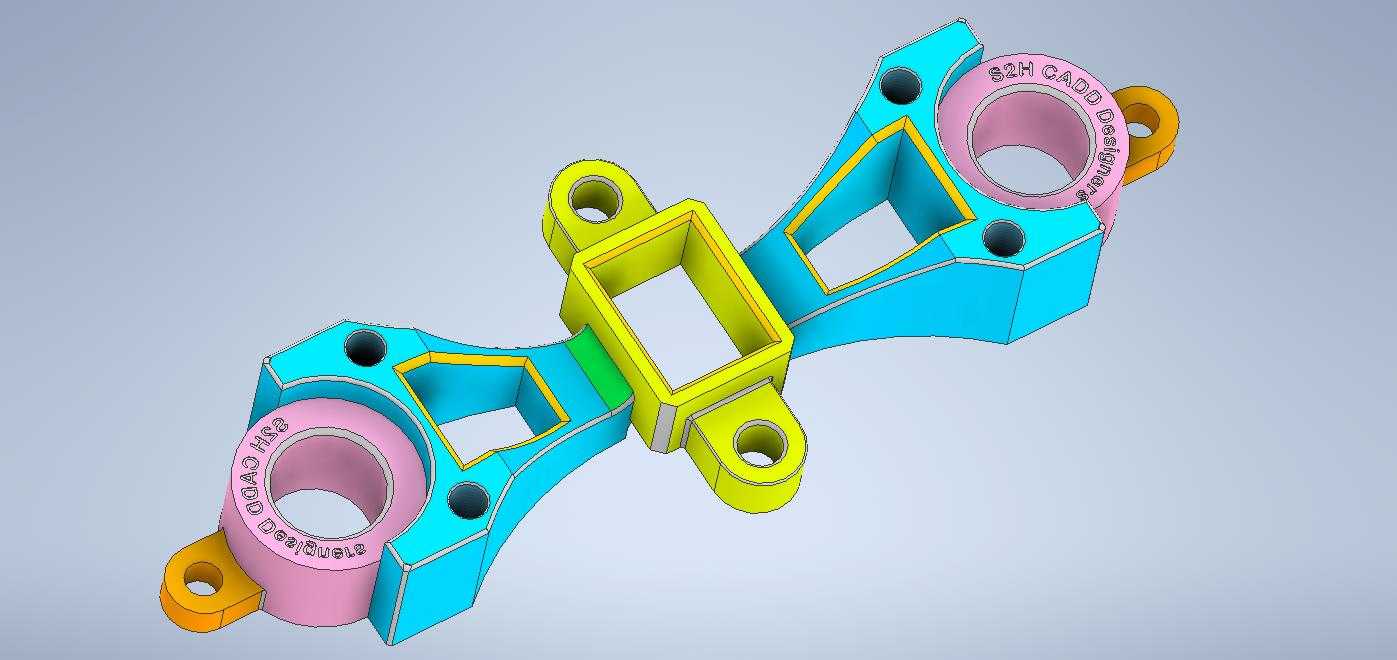

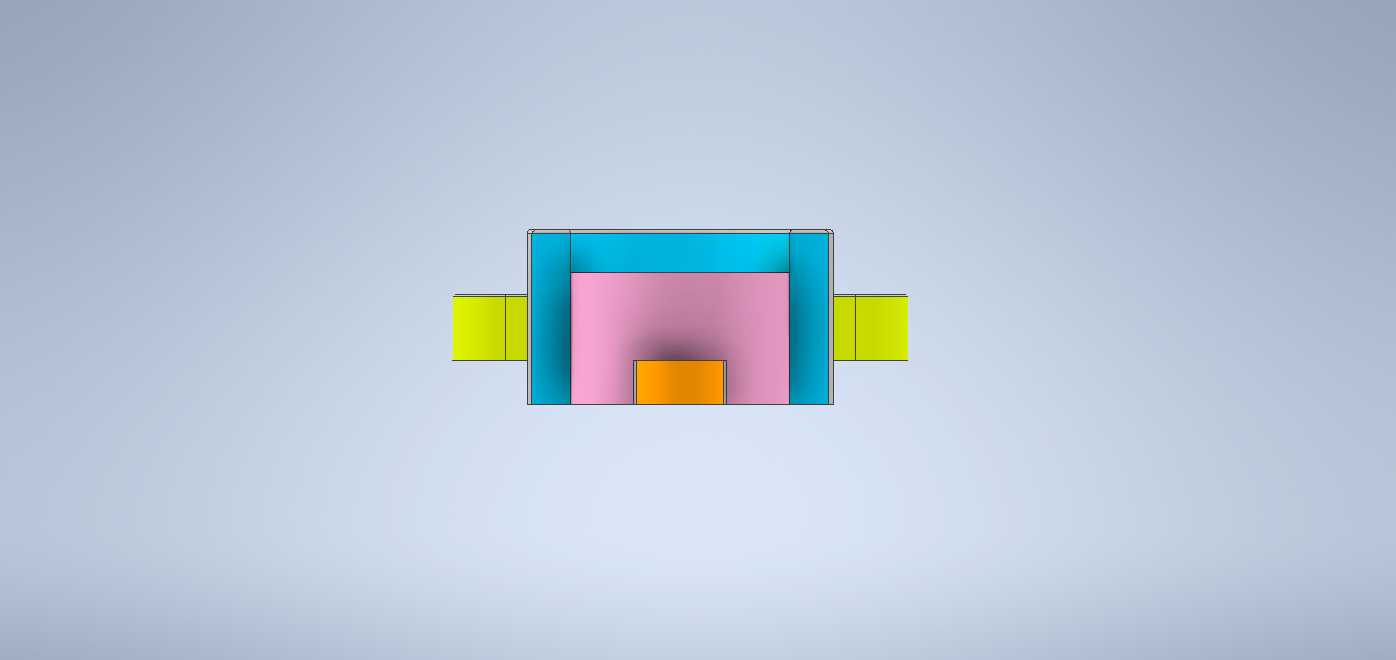

　　从结构功能特性来看，构件采用左右对称的分体式设计，中间通过黄色的铰接连接块实现联动，两侧蓝色主体的镂空减重结构，是在保证结构刚性的前提下，尽可能降低构件自身重量，减少往复摆动过程中的惯性冲击，避免传动端负载过大造成的电机过载、连接螺栓疲劳断裂问题。主体上的粉色衬套安装位，是为了镶嵌自润滑铜套或者工程塑料衬套，减少销轴与构件本体的磨损，延长构件的维护周期，日常使用中只需要定期在衬套位置加注润滑脂，就可以保证长期运行的稳定性，不需要频繁更换主体零件。端部的橙色限位凸台，是为了限制构件的最大摆动角度，当摆动到设计极限位置时，凸台会与机架上的限位块接触，避免超程造成的传动机构损坏，这个限位结构的尺寸设计需要匹配设备的最大行程，预留1-2mm的安全余量，避免加工误差导致限位提前触发或者失效。

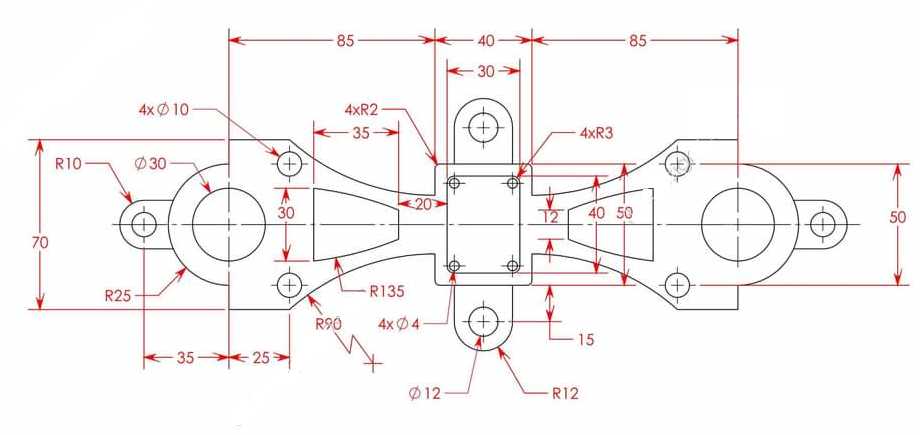

　　设计思路上，这类构件优先采用参数化建模方式，先确定两侧安装孔的中心距、铰接点的旋转中心位置，再根据受力情况推导主体的截面厚度：主体的壁厚根据传递扭矩大小计算，常规轻工设备使用场景下，壁厚设置为8-12mm即可满足100N·m以内的扭矩传递需求，镂空区域的加强筋厚度不小于壁厚的0.8倍，避免应力集中造成的结构断裂。中间的铰接块采用上下对称的双耳结构，与两侧主体的单耳结构配合，铰接销轴的直径按照剪切强度计算，安全系数取2.5以上，保证冲击负载下不会出现销轴剪断的问题。外形尺寸方面，构件整体的长度方向尺寸根据安装空间确定，宽度方向不超过安装耳直径的1.2倍，避免占用过多的设备内部空间，安装时需要保证两侧主体的同轴度误差不超过0.03mm，否则会出现转动卡滞、单侧衬套异常磨损的问题。

　　从实际加工落地的角度，这类构件的主体可以采用铸铝材质一次铸造成型，再进行机加工保证孔位精度，也可以采用45号钢钢板铣削加工，适用于负载更大的传动场景，中间的铰接块如果受力较小可以采用工程塑料注塑成型，降低生产成本和运行噪音。建模过程中需要注意所有的转角位置都设置R2-R3的圆角过渡，避免热处理或者受力过程中出现应力集中开裂的问题，衬套安装位的台阶深度需要匹配衬套的厚度，保证衬套压装后不会突出安装面，避免装配后出现间隙。
