三维坐标正交基准平面结构展示

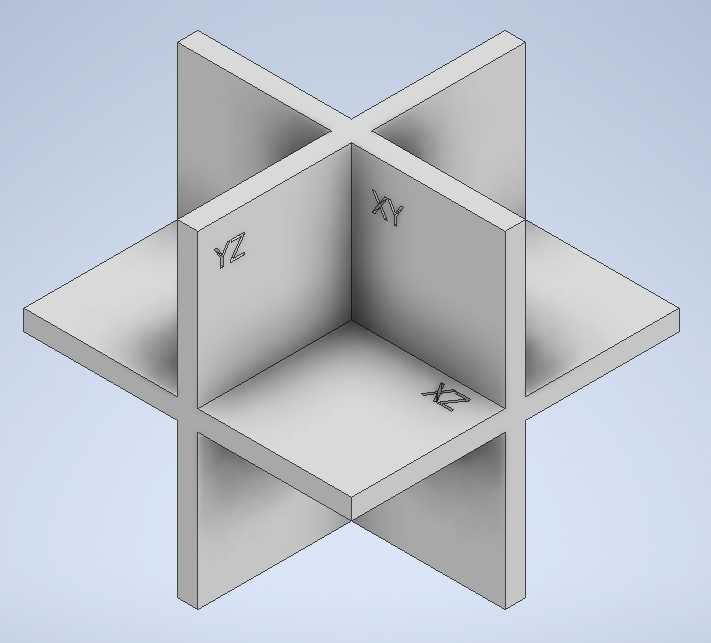

　　在机械结构设计、三维建模校验、空间尺寸标定等日常工程场景中，正交坐标基准平面是所有空间定位工作的核心参考载体，这套三维平面结构完全遵循右手笛卡尔坐标系的正交规则搭建，三个平面两两垂直相交，交线共同汇聚于坐标原点位置，是三维建模环境中默认存在的隐式基准的实体化呈现。很多刚接触三维设计的从业者容易忽略基准平面的实体化价值，实际上在做大型装配体的工位布局校验、多轴加工的坐标系对刀模拟、运动机构的行程边界校核时，把隐式的基准平面做成可直观观测的实体结构，能快速帮设计人员排查空间干涉问题，避免在虚拟环境中因为视角偏差误判零部件的相对位置。从设计思路上看，这套平面结构没有做多余的倒角、减重孔之类的工艺特征，三个平面都采用等厚度的薄板结构，

　　厚度控制在不会遮挡装配体内部结构的范围内，每个平面表面都蚀刻了对应的坐标平面标识，分别对应XY、YZ、XZ三个坐标面，标识位置选在平面远离原点的边角区域，不会因为平面上放置零部件就遮挡标识，方便不同视角下快速识别当前观测的坐标面。在实际工程应用里，这类实体化基准平面常被嵌入到机床加工的模拟环境中，作为工件装夹定位的参考面，比如在做CA6140车床的加工工位模拟时，可以把这套基准平面与车床的主轴轴线、卡盘端面、导轨安装基准对齐，快速标定工件的装夹原点，省去反复调整坐标系参考的步骤；在做自动化设备的模组安装调试时，也可以把这套平面作为虚拟调试的空间基准，核对直线模组、旋转气缸、传送线体的相对安装位置，

　　确保各运动部件的行程范围不会超出预设的安全边界。从安装边界的角度考虑，这套平面结构的外延尺寸可以根据实际应用场景灵活调整，不需要固定的外形尺寸，只需要保证三个平面的正交度公差控制在0.02mm/m以内，平面自身的平面度公差满足IT7级精度要求，就可以作为可靠的空间基准使用；如果是用于教学演示场景，还可以在平面表面蚀刻刻度线，对应不同方向的坐标尺寸，方便初学者理解三维空间的坐标定位逻辑。很多设计人员在做复杂曲面零件的建模时，也会临时调出这类实体基准平面作为草绘的参考载体，相比软件自带的隐式基准面，实体平面可以更直观地展示草绘平面所在的空间位置，避免选错草绘平面导致特征建模方向出错，尤其是在做多层级的装配特征设计时，

　　实体基准平面可以作为跨零件特征的公共参考，减少不同零件之间的基准参考冲突，降低装配体的特征报错概率。在做运动仿真分析时，这套正交平面还可以作为运动行程的边界参照，把运动部件的极限位置标记在对应的平面上，快速核对运动行程是否满足设计要求，比如直线模组的最大伸出位置、旋转摆臂的极限摆动角度，都可以通过在基准平面上做标记的方式直观呈现，不需要反复切换视角测量坐标值。
