CA6140机床用活塞结构三维建模

　　在普通卧式车床的进给传动与辅助液压回路中，这类活塞构件承担着将流体压力能转换为直线往复机械能的核心作用，是CA6140系列车床液压卡盘、尾座套筒进给回路里的关键执行零件。实际装配场景中，该活塞需要装入匹配的缸筒内腔，配合活塞环、活塞杆完成密封与动力输出，其外圆的圆柱度公差直接影响整个回路的容积效率，一旦外圆磨损超差，会出现内泄、进给推力不足、卡盘夹紧力不稳定等实际加工故障，直接影响工件装夹可靠性与加工精度。

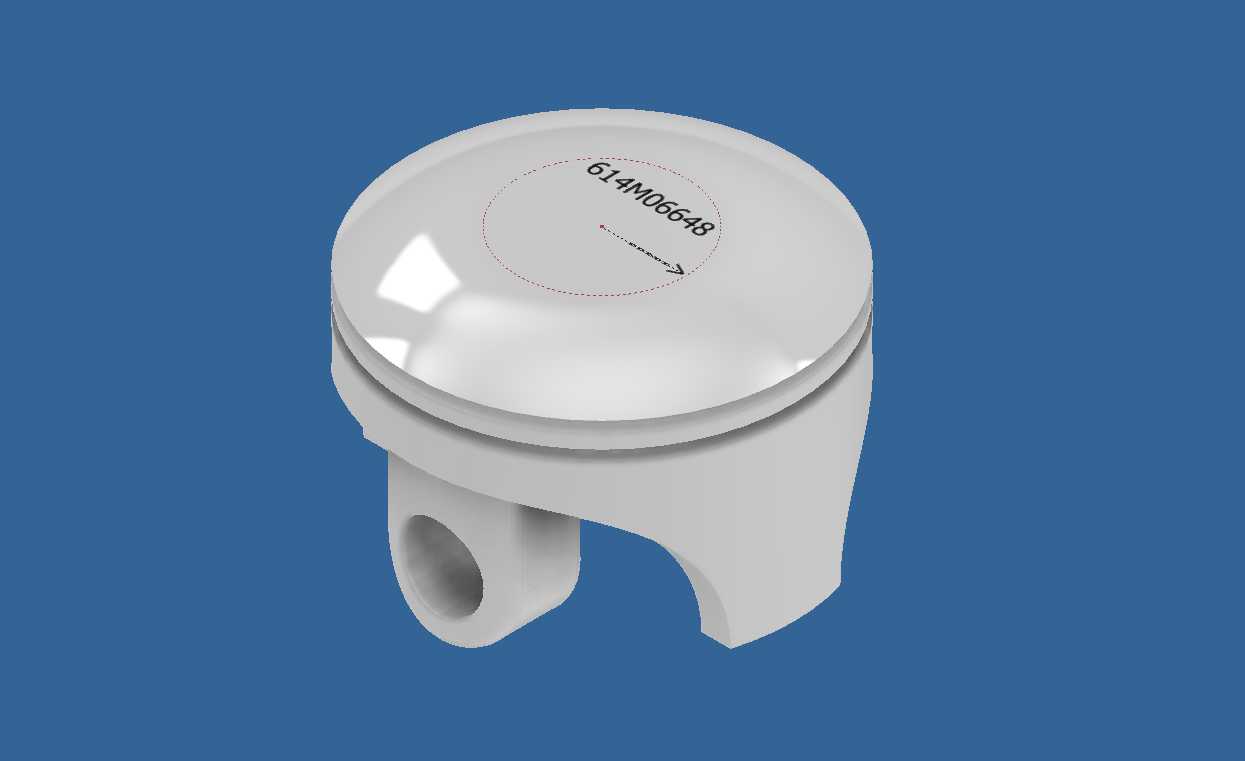

　　从结构设计逻辑来看，该活塞采用整体式结构设计，顶部为平面承压面，可直接承接缸筒内压力介质的轴向推力，顶面刻印的标识位用于装配时的方向对位，避免活塞销孔安装错位导致的偏磨问题。活塞头部设置的环槽结构用于安装密封件与导向环，环槽的宽度、深度公差需要与配套密封件的截面尺寸匹配，过松会导致密封件窜动泄压，过紧则会加速密封件磨损，缩短维护周期。活塞裙部的型线设计采用了微椭圆修正思路，规避工作状态下热胀导致的卡缸问题，裙部开设的活塞销孔为贯通式结构，用于连接活塞杆或者传动销，销孔的同轴度、表面粗糙度直接影响动力传递的平顺性，若销孔加工偏斜，会导致活塞往复运动时出现偏载，加剧缸筒内壁的局部磨损。

　　从安装边界尺寸来看，该活塞的外径尺寸需要与对应缸筒的内径保持H7/f6的间隙配合，既保证运动过程中无卡滞，又能将密封间隙控制在合理范围内；活塞总高度需要匹配缸筒的行程长度，避免活塞运动到上下止点时与缸盖、缸底发生碰撞；销孔的内径尺寸与配套活塞销采用过渡配合，装配时需要通过热装或者压装完成固定，销孔中心到活塞顶面的距离尺寸，直接决定了整个执行组件的安装距，会影响整个回路的行程余量，设计建模时需要严格控制该尺寸的公差带。

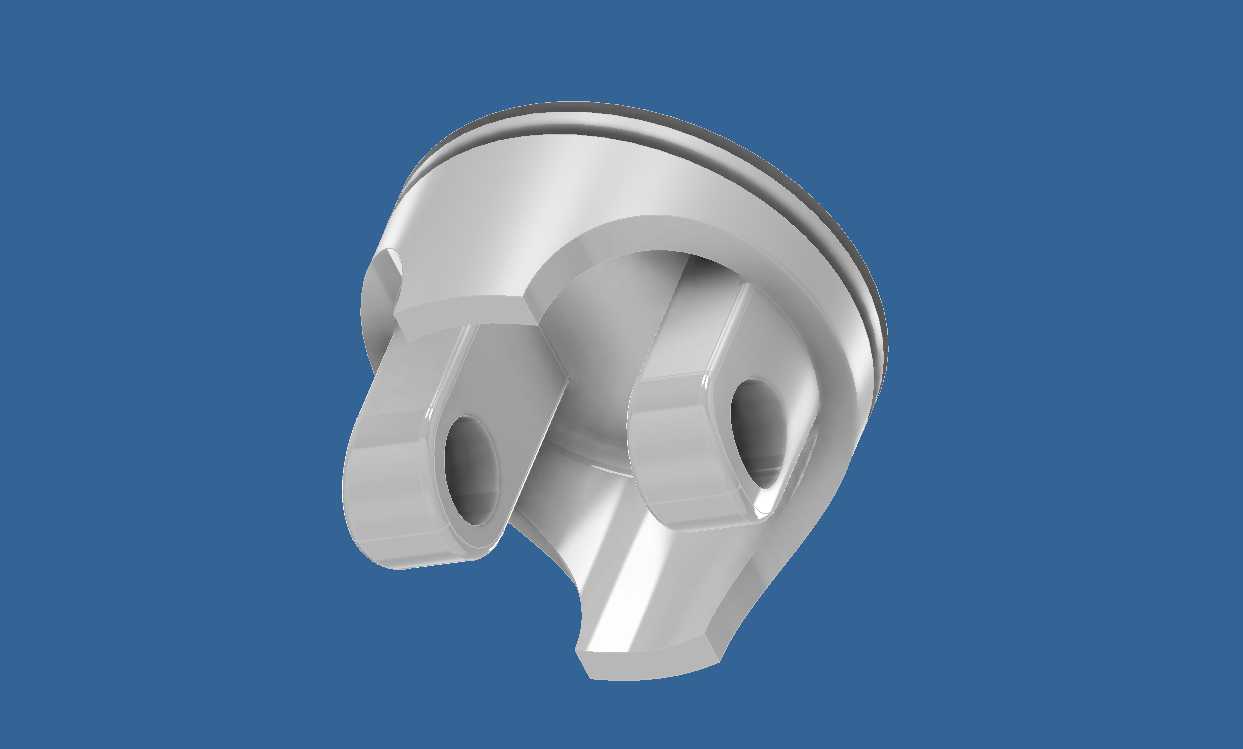

　　建模过程中，优先以活塞的中心轴线作为全局建模基准，先绘制顶部承压面的草图轮廓，通过旋转特征生成活塞的主体基体，之后切除生成环槽、销孔等结构，对所有锐边进行倒钝处理，避免装配时割伤密封件。裙部的缺口结构是为了避让运动过程中的相邻传动构件，避免往复行程中出现运动干涉，建模时需要核对相邻构件的运动包络线，确认缺口的深度与宽度满足最小安全间隙要求。实际工程应用中，这类活塞的材质多采用耐磨铝合金或者铸铁，铝合金材质的活塞重量轻，往复运动惯性小，适合高频往复的回路场景，铸铁材质的活塞耐磨性更好，适合工作压力较高、负载较大的传动回路。

　　在设备日常维护中，这类活塞属于易损件，当出现进给无力、压力保不住的故障时，需要拆解缸筒检查活塞外圆与环槽的磨损情况，若外圆拉伤或者环槽磨损超差，就需要更换新的活塞构件。建模时还原的所有结构细节，都可以直接用于后续的工程图生成、数控加工编程，也可以用于液压回路的装配仿真、运动干涉检查，提前排查设计阶段存在的装配冲突问题，减少实际加工装配时的返修成本。
