FLSUNQQ-S3D打印机配套刮刀结构

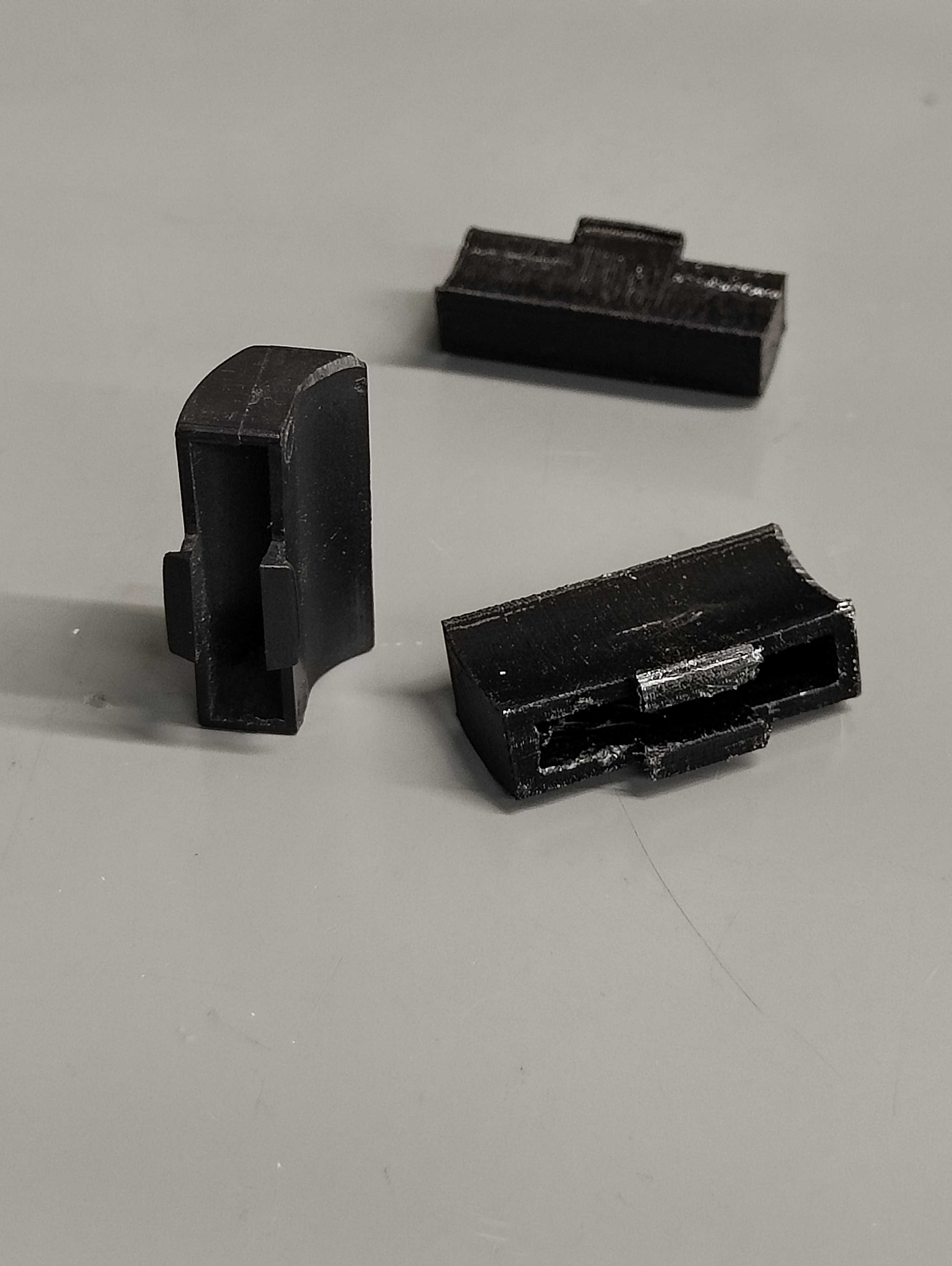

　　在FDM熔融沉积成型3D打印的日常作业流程里，打印平台残料清理、喷嘴溢料刮除是每次打印前后都需要完成的常规操作，这类操作的执行效率与操作精度，会直接影响后续打印的首层附着效果，也关系到喷嘴端面的清洁度，避免残留耗材在高温下碳化堵塞出料通道。这款适配FLSUN QQ-S机型的刮刀结构，正是针对桌面级FDM设备日常运维的实际需求设计的可替换备件，区别于通用的外置金属刮刀，该部件可直接与同系列机型的原有安装位匹配，无需额外改造设备结构即可完成装配。

　　从实际使用场景来看，桌面级FDM打印机在长时间连续打印、多耗材切换打印的过程中，喷嘴处容易出现耗材垂流、余料黏附的情况，若采用外置硬质刮刀清理，很容易因为操作力度把控不当刮伤PEI打印平台表面，或是磕碰喷嘴导致热端位置偏移，影响后续打印的精度。这款配套刮刀的安装位置紧邻挤出组件的运动行程范围内，在挤出机构复位、平台归位的过程中即可自动完成喷嘴端面的余料刮除，无需人工手持工具操作，既降低了人工运维的操作门槛，也能避免人工操作带来的设备损伤风险。

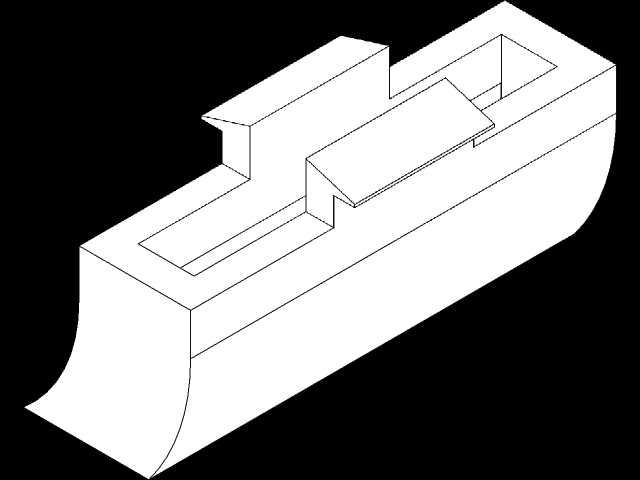

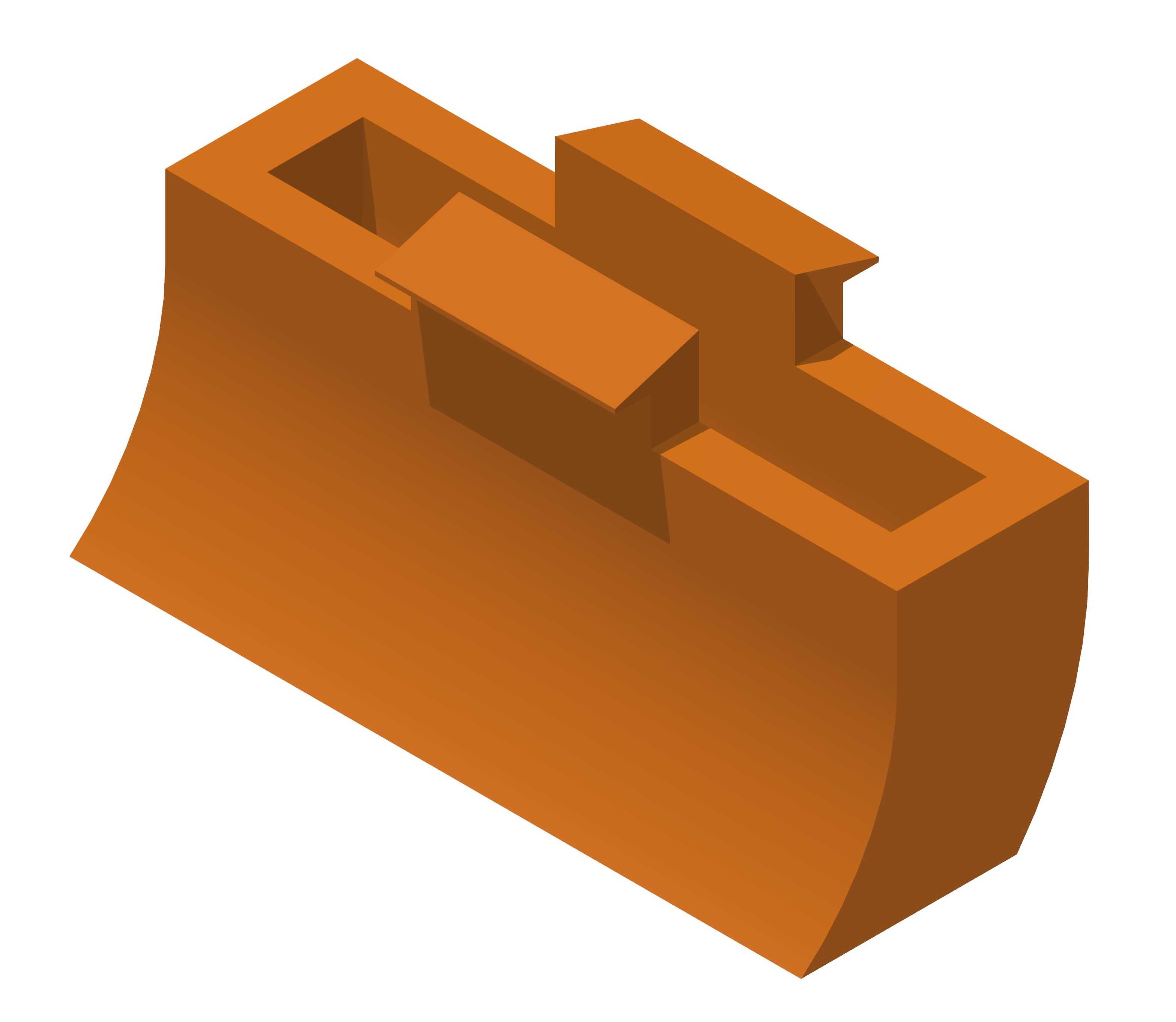

　　设计层面上，该部件采用一体化的块状结构设计，主体的安装基座设置有与设备原有固定位匹配的卡槽结构，安装时只需对准原有卡位滑入即可完成固定，无需额外加装紧固件，拆装替换的效率较高，适合用户在备件磨损后快速完成更换。刮刀的工作刃口采用斜向过渡的结构设计，刃口角度经过适配调整，既保证刮除余料时的切削力度，能够顺利刮除喷嘴端黏附的半熔融状态耗材，又不会因为刃口过硬划伤喷嘴的黄铜端面，长期使用也不会对热端组件造成额外磨损。基座下方的弧形曲面结构，是为了避让设备运动过程中的平台边缘与传动部件，避免刮刀安装后干涉Z轴升降与XY轴的平面运动，保证设备原有运动行程不受影响。

　　从安装边界的尺寸适配来看，该部件的整体外形完全匹配FLSUN QQ-S机型挤出头旁侧的预留安装空间，基座的卡槽尺寸与原有固定凸台的公差控制在合理范围内，安装后不会出现松动晃荡的情况，刮刀刃口与喷嘴端面的间隙经过设计校核，刮料时刃口刚好贴合喷嘴的金属端面，既不会因为间隙过大导致余料刮除不彻底，也不会因为间隙过小挤压喷嘴导致热端位置偏移。部件的整体结构没有多余的突出结构，在挤出机构高速运动的过程中不会产生额外的风阻，也不会勾挂打印过程中拖拽的耗材丝，避免打印过程中出现剐蹭模型、带倒打印件的问题。

　　在功能特性上，这款刮刀除了完成常规的喷嘴余料刮除作业外，还可以在打印首层铺料前，对喷嘴挤出的初始余料进行导向，将开机预热时流出的多余耗材引导至废料收集区域，避免余料滴落在打印平台表面影响首层打印效果。区别于通用的第三方刮刀配件，该结构是基于原机零件的实测尺寸逆向重构完成的，所有的安装尺寸、配合公差都与原装备件保持一致，用户替换后不需要重新调整设备的刮料行程参数，安装完成即可直接投入使用，适配性远高于通用改装配件。对于日常打印负荷较高的桌面级3D打印作业场景，这类易损备件的快速替换能力，能够有效减少设备运维的停机时间，提升连续打印的作业效率，也能降低因为清洁不到位导致的打印失败概率，减少耗材的无效损耗。
