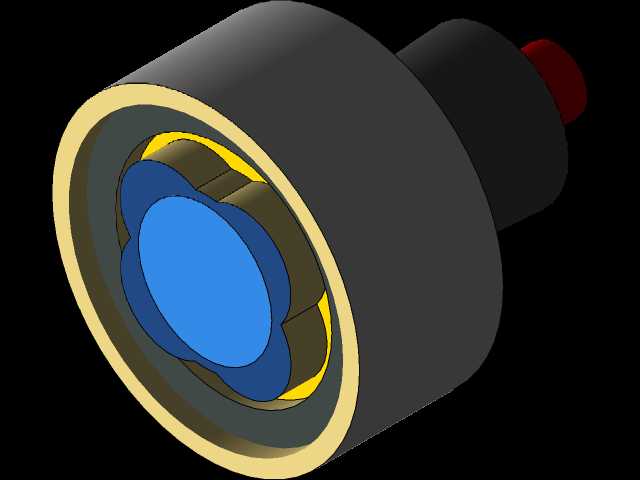

本次呈现的概念化能源核心结构,最初的设计切入点是围绕紧凑型内置动力单元的空间适配需求展开,在做整体结构排布时,首先考虑的是环形壳体的承载边界,外层采用大直径筒状包覆结构,壁厚控制在适配内置组件安装的合理区间,端面做环形凸缘设计,既可以为内部多层嵌套结构提供轴向定位支撑,也能在装配时形成稳定的贴合面,避免组件运行时出现轴向窜动。从内部结构的分层逻辑来看,最外层的环形腔室预留了能量传导介质的流通空间,中间层的花瓣状定位结构并非单纯的造型设计,每一个瓣状结构都对应一组独立的功能模块卡位,相邻瓣体之间的间隙经过尺寸校核,既可以满足模块拆装时的操作空间需求,也能在结构受力时形成均匀的应力分散路径,避免局部应力集中导致的结构形变。
中心区域的蓝色端盖是整个结构的输出端接口,端面做平整化处理,边缘的花瓣状契合结构和中间层定位件完全匹配,装配时可以通过旋转卡合的方式实现快速定位,不需要额外设计复杂的连接紧固件,这种快拆结构的设计思路,参考了工业快接接头的锁紧逻辑,在保证连接强度的同时,大幅降低了拆装维护的操作难度。尾部的柱状延伸结构是整个装置的外接固定端,直径小于主壳体直径,形成明显的轴肩定位结构,安装时可以直接穿入配套设备的安装孔位,通过轴肩实现轴向安装深度的精准控制,尾部的红色端件是预留的外接接口位,可以根据不同的搭载场景适配能源输出、信号传输或者冷却管路连接等不同功能的接头。在实际应用场景的适配层面,这种紧凑型动力核心结构的设计逻辑,
可以平移到小型化便携动力单元、内置式辅助能源模块、特种作业设备的独立供能装置等领域,结构整体的回转体造型,适配绝大多数旋转类设备的安装腔室设计,不需要对原有设备的安装空间做大规模改造,就能实现动力单元的替换或加装。做结构建模时,每一层嵌套结构的配合公差都经过了模拟校核,环形壳体和内部定位件之间采用小间隙配合,既保证组装时的顺畅度,也能避免配合间隙过大导致的组件晃动,中心端盖和定位结构之间采用过渡配合,卡合后可以形成足够的静摩擦力,不需要额外的销钉或粘接就能保持相对位置固定。从外形尺寸的边界来看,主壳体的最大直径控制在适配手持设备或小型机载设备的安装区间内,整体轴向长度经过压缩,不会因为搭载该装置导致设备整体重心出现过度偏移,
尾部的固定轴段长度经过计算,满足常规安装板厚的穿装固定需求,不需要额外加装延长轴套。结构表面的不同色彩分区并非仅为视觉区分,每一个色彩对应的区域都代表不同的功能分区:黑色外层为结构承载壳体,黄色环带为密封配合面,蓝色中心为输出端接口,红色尾部为外接功能接口,这种分区设计在装配和维护时可以快速识别对应部件,降低错装的概率。在结构强度的模拟验证中,外层壳体的厚度可以满足常规工况下的抗冲击需求,内部瓣状定位结构的根部做了圆角过渡处理,避免应力集中导致的断裂风险,环形腔室的空间预留也考虑了散热需求,介质流通时可以带走内部组件运行产生的热量,不需要额外加装复杂的散热结构,进一步压缩了整体结构的体积。
- 上一篇:轻量化多孔镂空结构安装承载板
- 下一篇:卡通风格蛋形趣味装饰摆件三维结构
- 全部评论(0)
- 模板大小: 225.49 KB
- 售价:5金币
- 下载次数: 12
- 系统要求: Autodesk Inventor
- 软件分类: 通用机械零部件
