带红色按键的手持电子设备外壳设计

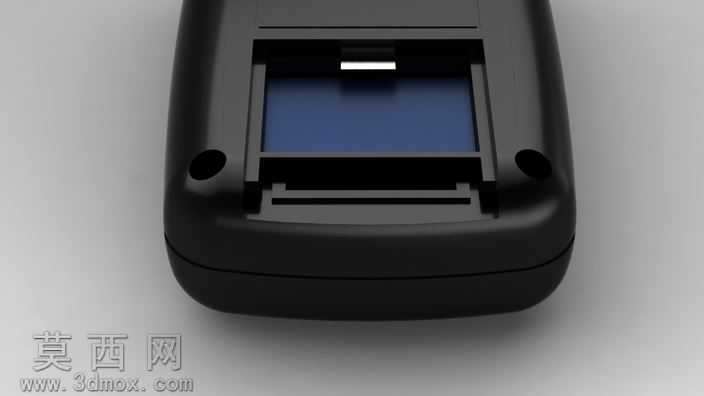

本作品为手持类电子设备的外壳三维建模设计，整体采用符合人体工学的圆角长方体造型，在三维建模过程中，首先通过草图绘制勾勒出外壳的基础轮廓，对壳体的四个边角做了大弧度圆角过渡处理，既避免了尖锐棱角带来的握持不适感，也能在设备意外跌落时分散冲击力，提升壳体的抗摔性能。建模时将壳体拆分为上下盖两个独立结构件，预留了精准的卡扣装配位，无需额外螺丝即可实现上下壳体的紧密扣合，同时在壳体内部预留了9V电池的安装仓空间，仓体周边设计有加强筋结构，既可以固定电池位置避免使用过程中电池晃动移位，也能提升壳体整体的结构强度，减少薄壁壳体受力变形的概率。壳体上表面预留了矩形显示窗口的安装位，窗口边缘做了下沉台阶设计，方便显示面板的嵌入安装与定位，同时在显示窗口旁设计了圆形红色按键的安装孔位，孔位周边做了细微的凸起围边，既可以提升按键区域的辨识度，也能避免日常使用中误触按键。材质渲染阶段，壳体主体采用哑光黑色ABS工程塑料材质，调整材质参数还原出磨砂质感的漫反射效果，避免亮面材质容易残留指纹的问题；红色按键采用高光PC材质，通过调整反射与高光参数，还原出按键光滑亮面的视觉效果，与哑光壳体形成鲜明的视觉对比，突出按键的操作区域；显示窗口区域采用半透明茶色亚克力材质，模拟出显示面板外罩的半透效果，兼顾显示内容可视性与内部结构的遮蔽性。整体设计兼顾了结构实用性与外观简洁性，壳体侧面做了细微的内凹弧面处理，贴合手持握持时的手指弧度，提升长时间握持的舒适度，壳体边缘的银色装饰条通过分模线设计实现，无需额外装饰件即可提升外观的精致感，建模过程中对所有壁厚做了均匀化处理，避免注塑生产时出现缩痕、缺料等问题，所有装配位的公差预留符合常规塑胶件的生产装配要求，可直接用于后续的结构验证与手板制作。
