CA6140车床用夹持式工装夹具结构

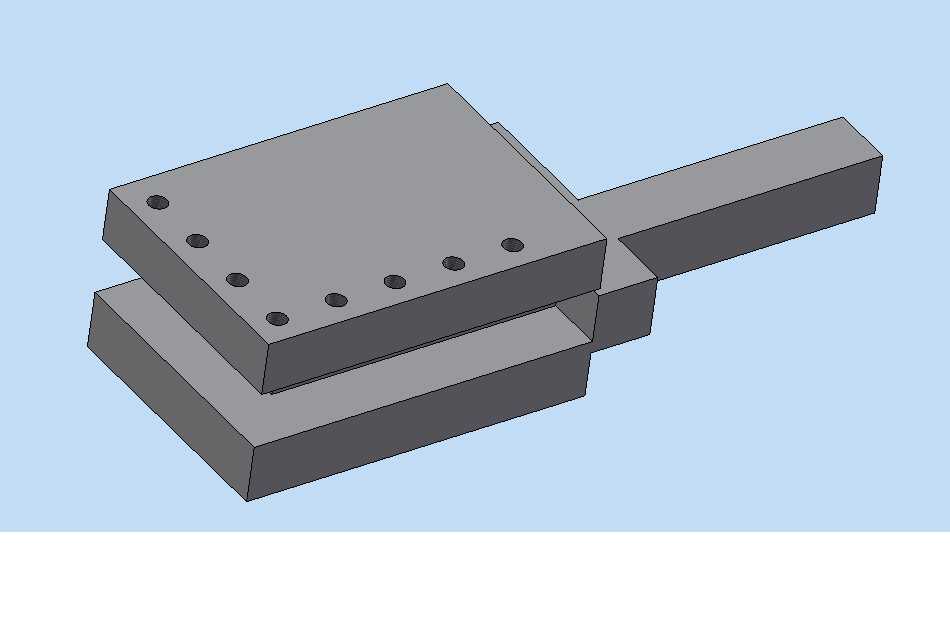

　　在普通卧式车床的批量零件加工场景中，这类夹持式工装主要承担轴类、小型异形坯料的装夹定位职能，替代传统三爪卡盘的部分装夹工况，尤其适配需要快速换型、重复定位精度要求稳定的中小批量生产环节。从结构组成来看，该工装采用上下分体式夹座设计，上夹座通过阵列排布的沉头安装孔实现与压合驱动部件的刚性连接，下夹座作为固定基准面，可通过侧边延伸的定位柄部与车床中拖板的T型槽完成快速定位锁紧，不需要额外制作过渡连接盘，能大幅缩短工装换装的辅助工时。设计阶段优先考虑了装夹受力的均匀性，上下夹座的贴合面采用整面接触的平口结构，没有做局部镂空减重，避免夹紧力作用下夹座出现微变形导致工件同轴度超差；夹座本体的厚度经过受力校核，在最大夹持力矩作用下，

　　夹座开口端的形变量控制在0.02mm以内，满足普通车床IT7级加工精度的装夹要求。安装边界方面，夹座主体的方形轮廓适配CA6140车床中拖板的常用安装工位，侧边伸出的定位柄截面尺寸与中拖板标准T型槽的滑块尺寸匹配，安装时不需要额外修配基准面，只要将定位柄推入T型槽后锁紧两端的压紧螺栓即可完成固定，整体安装后的总高度不会超出车床刀架的最大行程上限，加工过程中不会出现拖板与卡盘、尾座的运动干涉。实际使用时，该工装可配合车床的气动或液压压紧组件实现自动夹紧，也可通过手动螺栓锁紧完成单件小批量生产的装夹作业，夹座的夹持面可根据待加工零件的外形做定制化修配，比如加工方形坯料时可直接使用平夹持面，加工轴类零件时可在夹持面加工对应直径的V型槽，

　　不需要更换整套工装本体，只需要修配上下夹座的贴合工作面即可适配不同外形的工件。从结构细节来看，上夹座表面的安装孔采用等间距阵列排布，孔位公差按照H7级精度加工，保证与驱动压块连接时的位置精度，避免压合过程中出现偏载导致夹座错位；上下夹座的开合导向依靠侧边的定位柄与夹座本体的配合面实现，没有额外加装导向销，简化了整体结构，降低了工装的制作成本，同时也减少了日常维护的易损点，在切削液、金属切屑充斥的车床加工环境中，不会出现导向结构卡滞的问题。这类工装在实际生产中主要用于车床的二次加工工序，比如轴类零件的端面铣削、径向孔加工、台阶面车削等工况，相比通用卡盘装夹，专用工装的定位基准统一，能有效降低多次装夹带来的定位误差，

　　批量加工时的零件尺寸一致性更好，同时装夹操作更简便，操作工人不需要花费大量时间找正工件，能有效提升单台设备的生产效率。设计过程中也充分考虑了排屑需求，上下夹座的贴合面边缘做了小尺寸的倒角处理，加工过程中产生的金属切屑不会卡在夹座结合面之间，每次装夹前只需要用压缩空气吹扫结合面即可保证贴合精度，不需要频繁拆解清理夹座内部的积屑，适配车床连续加工的作业节奏。
