机器人夹持式机械臂末端执行结构

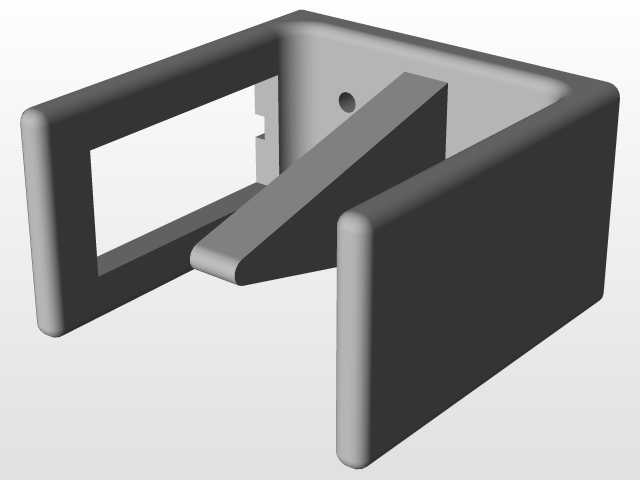

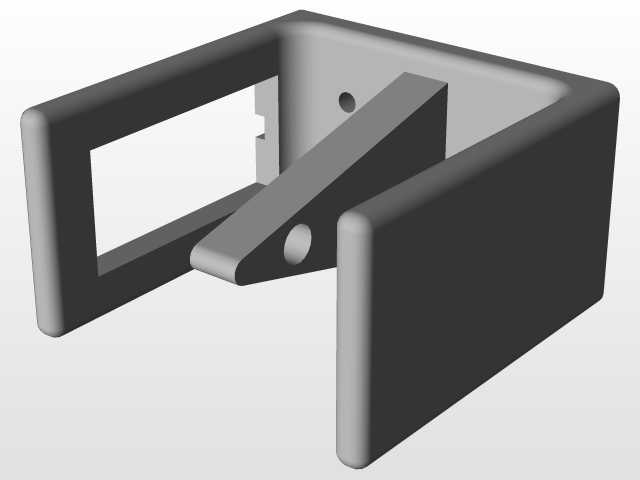

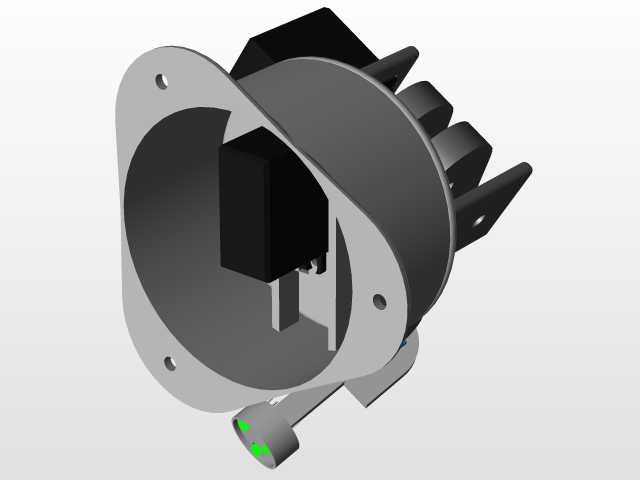

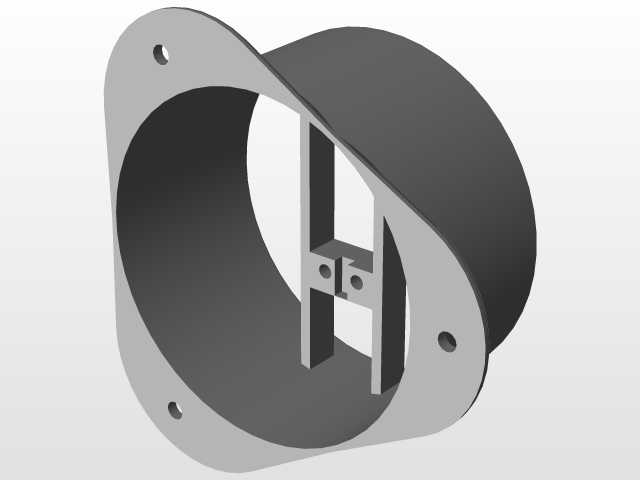

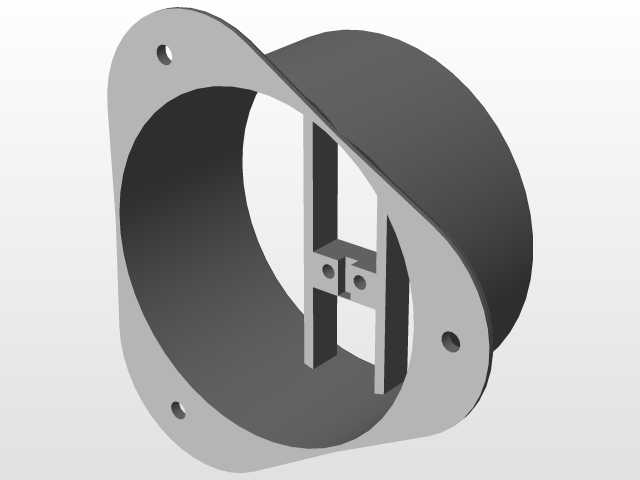

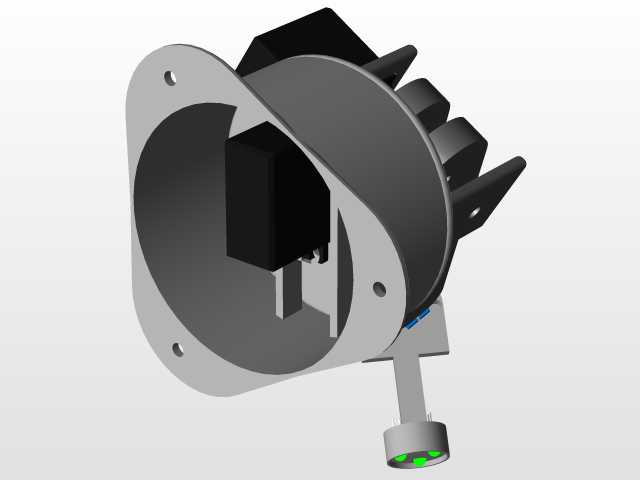

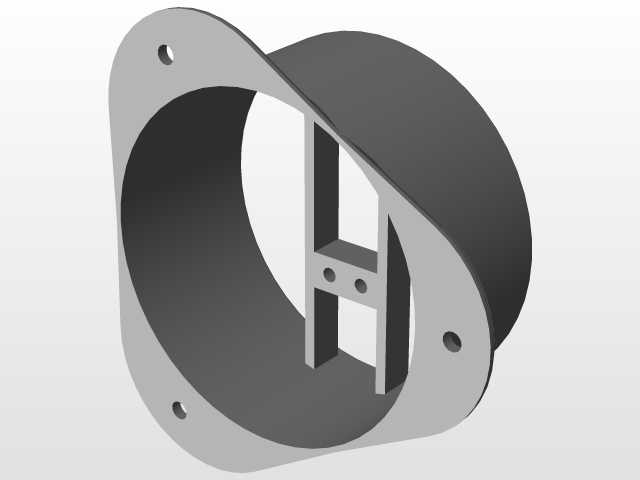

　　该结构属于机械臂末端执行类夹持组件，主要适配小型桌面级机械臂的末端安装接口，可应用在影视道具制作、轻量物料分拣、教学实训演示等场景中，承担小型工件的夹持、搬运、姿态调整作业。从结构布局来看，整体采用U型框式主体作为承载基座，框体两侧立板作为夹爪开合动作的支撑载体，中间斜置的驱动摆臂通过销轴与两侧立板铰接，摆臂上预留的铰接孔可连接微型舵机或者直线驱动元件的输出端，将驱动件的直线或者旋转运动转化为夹爪的开合夹持动作。设计阶段优先考虑了安装边界的适配性，U型基座的背部预留了标准的机械臂末端安装孔位，孔位间距匹配常规小型机械臂的末端法兰安装尺寸，不需要额外制作转接板即可直接完成装配，基座的内腔宽度预留了足够的驱动件安装空间，

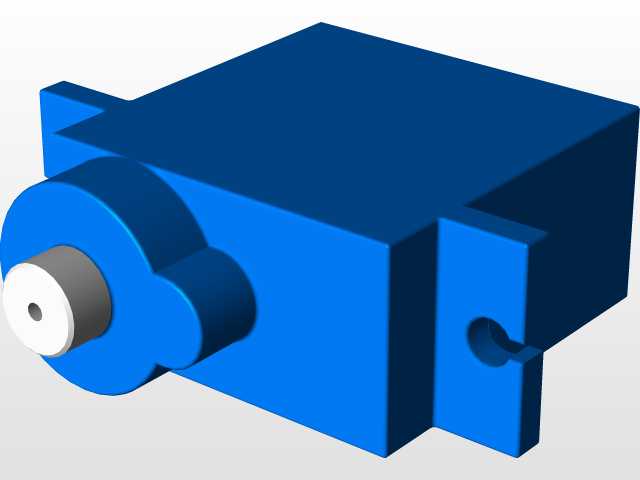

　　可容纳尺寸在适配范围内的微型舵机、微型气缸等驱动元件，不会出现驱动件与框体干涉的问题。夹爪的夹持面做了平直化处理，没有额外设计防滑齿纹，适配表面硬度较高、外形规整的方形或者条形工件的夹持作业，夹持行程控制在合理区间内，既可以夹持厚度较薄的片状工件，也能满足一定厚度块料的夹持需求，铰接位置的销轴孔采用了等直径同轴设计，装配时可以直接采用标准圆柱销完成铰接，不需要额外做配铰加工，降低了零件加工与装配的难度。从受力角度分析，斜置摆臂的力臂长度经过核算，在常规微型舵机的输出扭矩下，夹持端可以产生足够的夹持力，满足轻载工况下的工件夹持需求，不会出现夹持力不足导致工件脱落的问题，同时摆臂的运动行程做了机械限位设计，当夹爪完全闭合或者完全张开时，

　　摆臂会与U型框体的内壁接触，避免驱动件过行程造成的结构损坏。整个结构的零件数量较少，除了标准销轴、紧固件之外，仅包含U型基座、活动摆臂两个主要结构件，零件的外形均采用规则的平面与圆弧过渡，没有复杂的曲面特征，不管是采用3D打印制作原型件，还是采用机加工方式制作金属功能件，都具备较低的加工难度与制作成本。在实际应用场景中，该结构可以直接替换小型机械臂原有的夹持末端，针对不同的作业需求，只需要调整摆臂的铰接孔位置或者夹持面的外形，就可以快速适配不同外形工件的夹持作业，比如在影视道具制作场景中，可以夹持马克笔、小型道具零件完成定点摆放作业；在教学实训场景中，可以作为机械结构设计的教学案例，帮助学习者理解连杆夹持结构的运动原理与受力特点；

　　在轻量物料分拣场景中，可以夹持小型塑料件、电子元器件完成分拣转运作业。结构的外形尺寸控制较为紧凑，整体外轮廓没有突出的尖锐棱角，所有棱边都做了小尺寸的圆角过渡，既可以避免装配与使用过程中划伤操作人员，也能减少运动过程中与周边设备的干涉风险，安装时只需要将基座背部的安装孔与机械臂末端法兰的孔位对齐，拧紧紧固件即可完成安装，不需要复杂的调试过程，驱动件的走线可以从U型框体的侧边缺口引出，不会干扰夹爪的开合运动。
