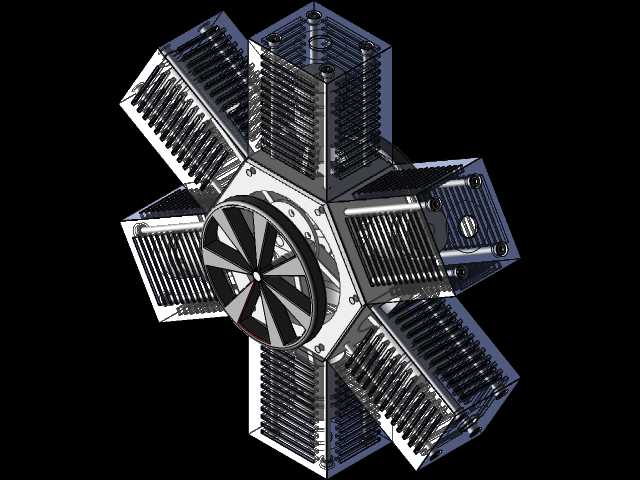

该径向星形布置的活塞动力结构,最初适配小型固定翼航模动力输出场景,也可移植到小型应急发电机组、教学演示动力台架等场景使用,核心是通过周向均布的六个缸体单元,将活塞的往复直线运动转化为中心曲轴的旋转扭矩输出,相比同排量直列排布动力结构,整体轴向尺寸压缩40%以上,径向空间利用率更高,适合安装空间轴向受限、径向有富余布局空间的设备场景。

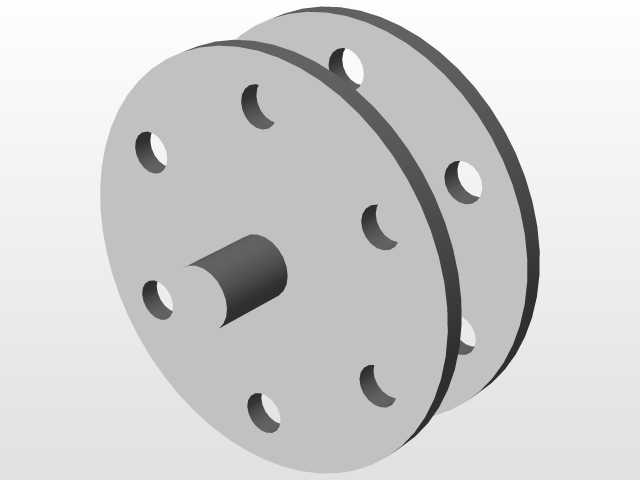

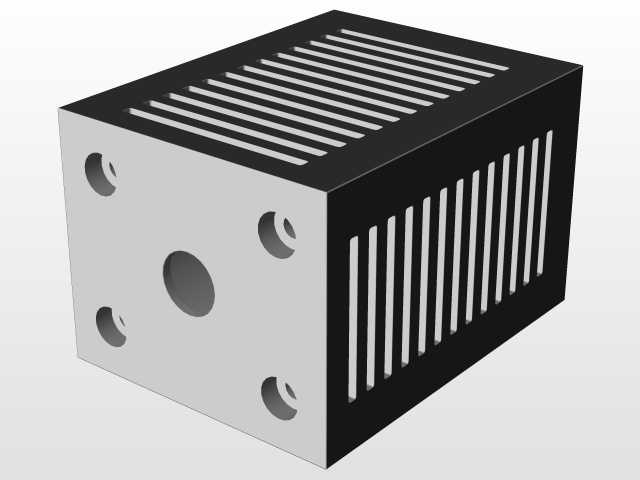

从功能特性来看,六个缸体沿中心输出轴呈60度夹角均匀排布,每个缸体独立配置散热鳍片组,鳍片沿缸体轴向平行排布,相邻鳍片间距控制在2.5mm,鳍片厚度1.2mm,在自然风冷工况下可保证连续额定功率输出时缸体温度稳定在允许区间,无需额外加装水冷套、循环管路等附属散热组件,大幅简化配套设备的结构复杂度。中心传动区域集成了曲柄连杆机构安装位,每个缸体对应一组连杆,连杆大端共同铰接在中心曲轴的曲柄销上,曲轴输出端直接延伸出前端安装法兰,可通过法兰直连螺旋桨、发电机输入轴等负载,省去额外的联轴器转接结构,减少动力传递路径上的扭矩损耗。
设计过程中优先考虑了安装边界的适配性,整体结构最大外轮廓直径为220mm,轴向总长度控制在110mm范围内,中心安装基准为曲轴轴线,后端盖预留三个M6螺纹安装孔,孔位沿直径80mm的圆周均布,可直接固定在标准规格的动力安装支架上,安装时需保证曲轴轴线与负载输入轴线同轴度误差不超过0.05mm,避免运转过程中出现偏磨、振动超标等问题。每个缸体的活塞行程为22mm,缸径设计为18mm,单缸排量约5.6ml,总排量33.6ml,额定输出转速区间为1200-8000rpm,最大输出扭矩可达0.8N·m,可满足小型动力负载的功率需求。

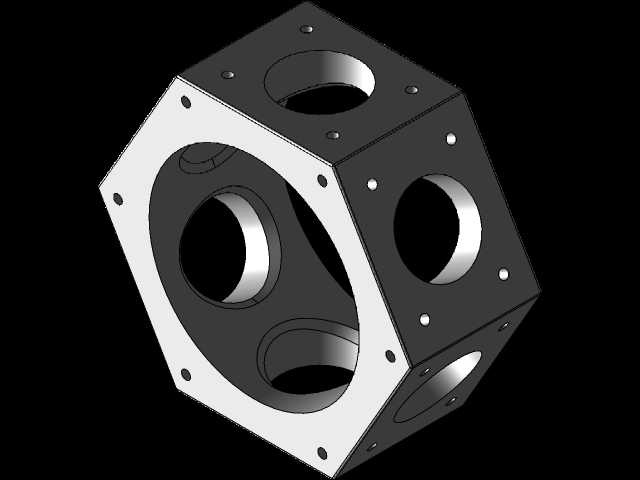

结构细节上,缸体与中心曲轴箱采用分体式连接设计,每个缸体通过四根M3内六角螺栓固定在曲轴箱的对应安装面上,结合面处预留0.2mm的密封垫片安装槽,可适配耐油橡胶垫片或厌氧胶密封,防止运转过程中润滑油渗漏。前端的导流风扇与曲轴输出端过盈配合,随曲轴同步旋转,运转时产生的轴向气流直接吹向六个缸体的散热鳍片间隙,强制带走鳍片上积聚的热量,即使在低车速、静止放置的工况下,也能保证足够的散热风量,避免缸体过热导致的功率衰减、密封件老化加速等问题。
实际装配调试时,需注意每组连杆与曲柄销的配合间隙控制在0.02-0.03mm之间,活塞与缸壁的配合间隙控制在0.015-0.025mm,过大会导致压缩压力不足、动力输出疲软,过小则会在热机状态下出现活塞卡滞、拉缸等故障。曲轴两端采用深沟球轴承支撑,轴承内圈与曲轴轴颈采用过渡配合,外圈与曲轴箱轴承孔采用过盈配合,保证曲轴高速运转时的支撑刚度,减少径向跳动量。每个缸体的顶部预留火花塞安装孔,孔位为标准1/4-32美制火花塞螺纹,可直接适配通用小型汽油机火花塞,点火线路可沿缸体间隙走线,通过中心集电环或分电器结构实现按点火顺序供电,点火顺序设计为1-4-2-5-3-6,相邻点火缸体夹角120度,可保证扭矩输出的均匀性,降低运转时的振动幅值。
该结构的设计思路核心是在有限的空间内实现更高的功率密度,同时兼顾风冷散热的可靠性,相比直列、V型排布的同排量动力结构,星形排布的曲轴长度更短,曲轴的刚性更好,高速运转时的曲轴变形量更小,可支持更高的极限转速,同时六个缸体交替做功,输出扭矩的波动更小,运转平稳性更优,适合对动力输出平顺性、安装空间尺寸有严格要求的应用场景。在教学演示场景中,该结构可直观展示径向活塞动力的工作原理,拆解后可清晰观察曲柄连杆机构的运动轨迹、配气与散热结构的布局逻辑,作为机械原理教学的实物演示模型,可帮助学习者快速理解多缸往复式动力装置的运动关系与设计要点。
