DN80PN100法兰连接腐蚀测试试样夹持装置

　　在石油化工、煤化工、海洋油气开采等存在强腐蚀介质的工业场景中，管路系统的材质耐蚀性能验证是保障装置长周期运行的核心环节，这类夹持装置正是为腐蚀挂片测试、介质相容性试验专门设计的核心工装，区别于普通管路连接件，它不需要承担长期的介质输送通断功能，核心作用是在模拟实际工况的压力、温度、介质流速环境下，固定待测试的材料试样，让试样表面充分接触测试介质，同时保证整个测试腔体的密封性能，避免介质泄漏影响测试数据准确性，也防止高危腐蚀介质外泄引发安全风险。

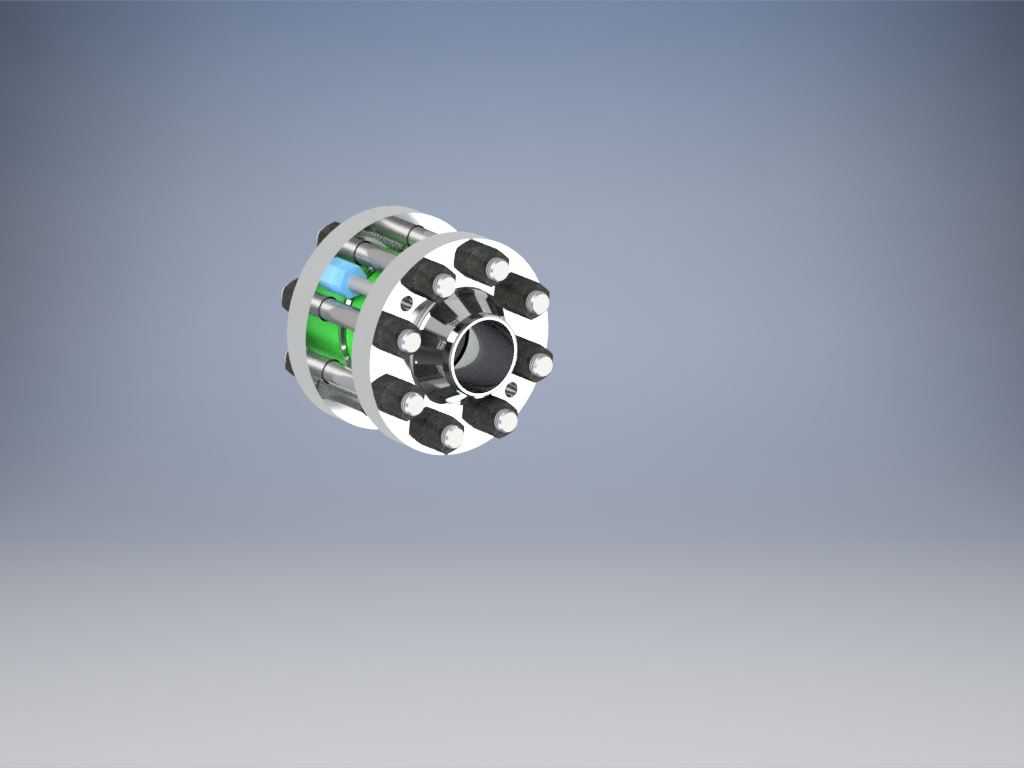

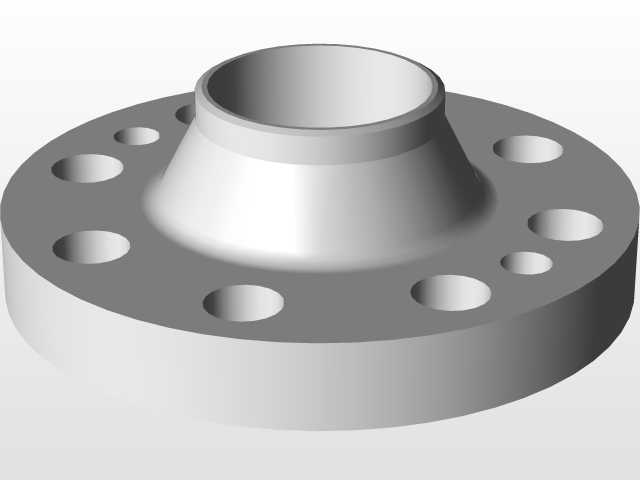

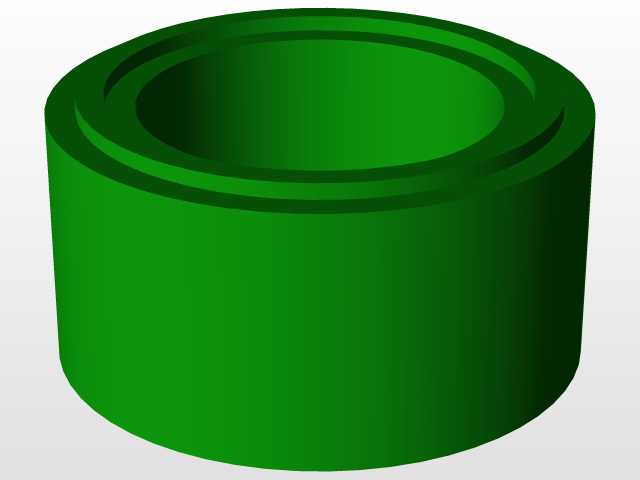

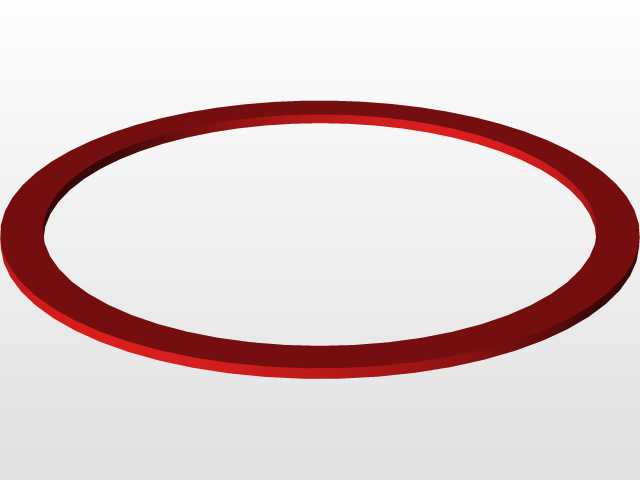

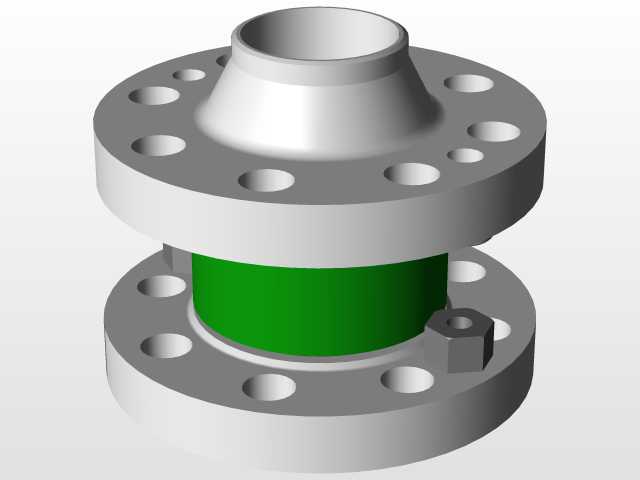

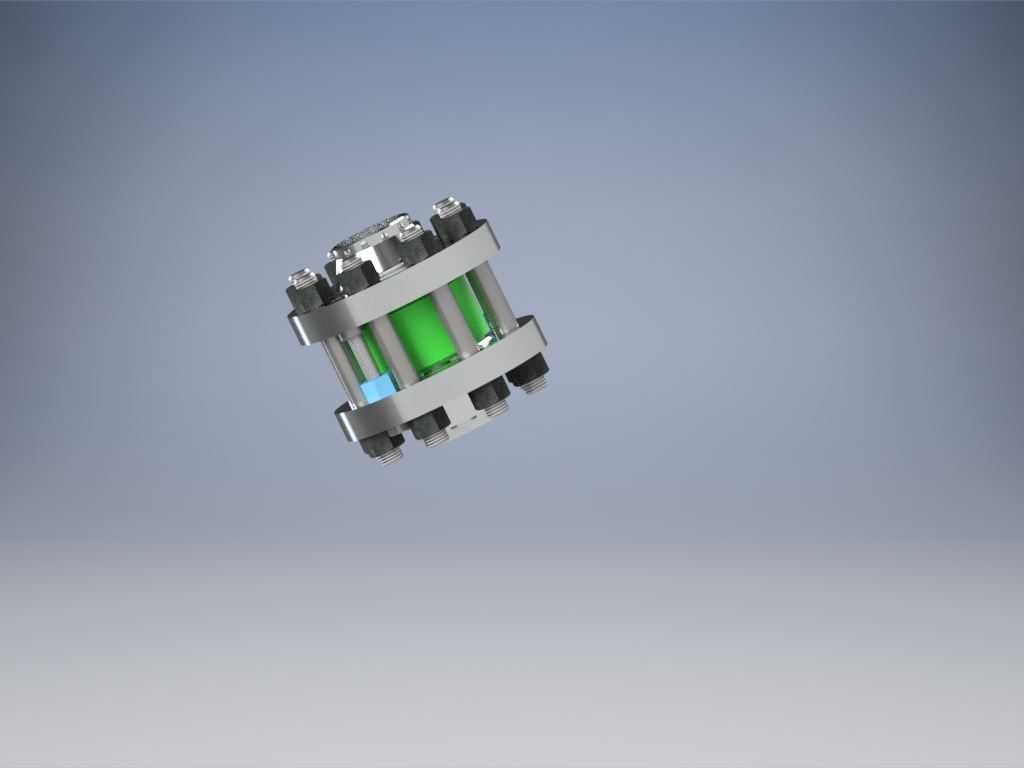

　　从结构设计逻辑来看，这款装置采用对称式法兰夹紧结构，上下两端为金属法兰端盖，周向均匀布置多组高强度螺栓紧固件，通过螺栓预紧力压缩中间段的透明视筒与密封件，形成密闭的测试腔体。中间段选用透明耐压材质，一方面可以满足测试过程中实时观察试样表面腐蚀状态、介质变化情况的需求，无需拆解装置即可记录腐蚀进程，大幅提升测试效率；另一方面透明材质的化学稳定性优异，不会与绝大多数酸、碱、盐类腐蚀介质发生反应，避免自身材质干扰测试结果。端盖与透明视筒的接触位置设计有环形密封槽，配套适配的耐蚀密封垫片，可在PN100的额定压力等级下实现可靠密封，不会出现介质渗漏问题。周向螺栓的布置经过受力校核，螺栓数量与规格匹配额定压力下的端面推力，拧紧过程中可通过对角分步紧固的方式保证各螺栓预紧力均匀，避免端盖偏斜导致密封失效，也防止局部应力过大压裂透明视筒。

　　从安装边界与尺寸适配来看，这款装置的公称通径为DN80，额定压力等级PN100，对应的法兰连接尺寸符合高压管路法兰的通用标准，可直接与同压力等级的测试管路、增压泵、介质循环系统对接，不需要额外制作转换接头。装置整体轴向尺寸紧凑，安装时不需要预留过大的操作空间，周向螺栓的操作空间预留充足，使用常规扭矩扳手即可完成拆装作业，测试过程中更换试样时，仅需对角松开螺栓即可拆分上下端盖，取出旧试样、装夹新试样后重新紧固即可投入下一轮测试，操作流程简便。装置内部的试样装夹位置经过优化，可同时装夹多片标准腐蚀挂片，挂片之间预留足够的介质流通间隙，保证每片试样表面都能被介质充分冲刷，避免试样之间相互遮挡导致测试数据偏差。端盖上设计有介质进出通道，可实现测试介质的持续循环流动，更贴近实际管路中介质的流动状态，比静态浸泡测试得到的腐蚀数据更具工程参考价值。

　　在实际工程应用中，这类装置常被安装在腐蚀测试试验台的旁路上，或者直接接入现场实际工况的管路旁路，在不影响主流程运行的前提下，实时获取实际工况下的材质腐蚀速率数据，为管路材质选型、缓蚀剂加注效果评估、设备剩余寿命预测提供可靠的数据支撑。设计过程中充分考虑了高压工况下的结构强度需求，金属端盖选用高强度耐蚀合金材质，可承受测试过程中的压力波动，不会因为长期接触腐蚀介质出现自身锈蚀问题；螺栓紧固件做了表面耐蚀处理，避免长期暴露在腐蚀环境中出现锈死问题，方便后续拆装维护。透明视筒的壁厚经过耐压计算，可承受1.5倍额定压力的水压试验无变形、无渗漏，满足高压测试场景的安全要求。装置内部没有多余的流道死角，不会积存介质残渣，每次测试完成后可方便地进行清洗，避免残留介质影响下一次测试的结果准确性。
