拐杖支撑调节螺杆结构三维设计

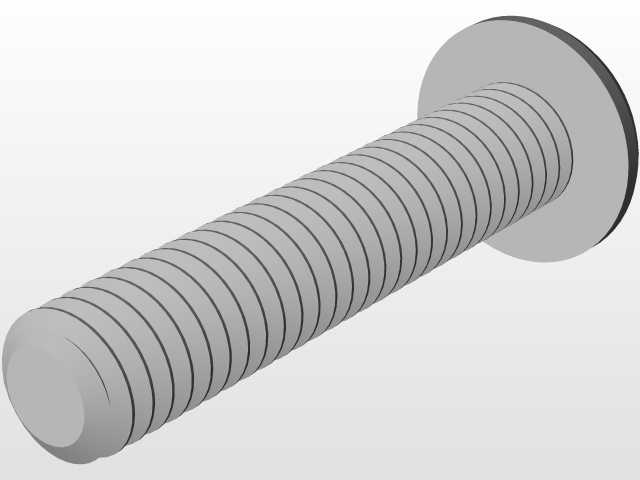

　　这款带盘头的外螺纹杆件，是腋拐、肘拐等移动式康复辅具中负责高度调节与支撑锁定的核心受力零件，日常在康复辅具装配、售后维修以及非标辅具定制场景中应用广泛，直接关系到拐杖使用时的结构稳定性与高度调节顺滑度。从实际使用场景来看，拐杖作为下肢行动障碍人群的日常支撑工具，需要适配不同身高用户的使用需求，同时要承受用户行走过程中传递的动态载荷，这款螺杆正是实现高度档位调节、承担轴向支撑力的关键部件，其盘头端卡在拐杖支腿的调节卡槽内，杆身穿过支腿套管的定位孔后与锁紧套配合，转动锁紧结构时即可通过螺纹传动实现支腿长度的无级或档位调节，锁紧后可将支腿两段套管牢牢固定，避免使用过程中出现滑移、下沉等安全隐患。

　　设计这款零件时，首先要匹配常用铝合金拐杖支腿的套管内径，杆身的大径需比套管内径小0.2-0.3mm，保证杆身在套管内滑动顺畅无卡滞，同时螺纹的螺距选用常规粗牙规格，兼顾调节效率与螺纹自锁性能，避免受载后螺纹自行松脱。盘头部分的直径要大于套管上的调节槽宽度，厚度控制在3-4mm，既保证盘头卡在槽内不会脱出，又不会因为盘头过厚导致调节时与套管外壁产生干涉。螺纹段的长度需要覆盖拐杖常用的高度调节范围，一般预留120-150mm的有效调节行程，可满足150cm到190cm身高用户的拐杖高度适配需求，杆身末端做1mm左右的倒角处理，方便装配时快速穿入套管与锁紧螺母，同时去除加工毛刺避免划伤操作人员或用户。

　　从受力角度考量，这款螺杆在使用时主要承受轴向压应力，同时在用户行走迈步过程中会伴随一定的侧向弯矩，因此建模时螺纹牙型的收尾处做了平滑过渡处理，避免应力集中导致的螺杆断裂风险，盘头与杆身的衔接位置做了R1.5的圆角过渡，进一步提升衔接处的结构强度，避免长期受载后盘头从杆身根部断裂。实际装配时，这款螺杆的盘头嵌入拐杖上支腿的径向定位槽内，不需要额外做周向防转结构，盘头的平面与槽壁贴合即可限制螺杆转动，调节时只需转动下支腿处的锁紧旋钮，即可通过螺纹配合带动下支腿沿杆身轴向移动，实现高度调整，调整到合适档位后拧紧旋钮，即可通过夹紧力锁定支腿位置，整个调节过程不需要额外工具，用户可徒手操作。

　　建模过程中，螺纹特征采用真实牙型扫描生成而非装饰螺纹线，可直接用于后续的工程图导出、干涉检查以及3D打印样件验证，盘头的端面做了轻微的沉边处理，避免盘头边缘过于锋利划伤使用者的衣物或皮肤，杆身的外圆与螺纹大径保持同轴度公差在0.1mm以内，保证调节时杆身不会在套管内出现偏卡，螺纹的公差选用6g级，可与标准注塑螺母或金属锁紧螺母顺畅配合，不会出现滑牙或过紧无法转动的问题。在康复辅具的批量生产中，这款零件一般采用碳钢镀锌或者6061铝合金加工制作，碳钢材质的零件强度更高，适合体重较大的用户使用，铝合金材质的零件重量更轻，可降低拐杖整体重量，减少用户长时间持握的负重感，三维模型中预留了表面处理的厚度余量，可直接导入CAM软件生成加工刀路，不需要二次调整尺寸。
