cosplay道具石榴造型权杖三维结构设计

　　这款手持权杖类道具的三维结构设计，核心服务于二次元cosplay活动的实景使用需求，区别于常规工业机械产品的功能导向，其设计过程需要同时平衡外观还原度、手持握持舒适度、结构耐用性三个核心维度，避免出现常规打印道具易断裂、配重失衡、细节还原不到位的常见问题。从实际使用场景来看，这类道具主要应用于漫展现场走秀、正片拍摄、舞台演出三类场景，不同场景对结构的要求存在明显差异：漫展走秀时需要长时间单手持握，整体重量需要控制在合理区间，避免长时间持握造成手臂酸胀；正片拍摄时需要细节表现力足够，装饰部件的边缘轮廓、色彩分区边界要清晰，避免近距离拍摄时出现穿模、毛边影响成片效果；舞台演出时则需要结构具备足够的抗冲击性能，避免走台过程中剐蹭、碰撞造成部件脱落，影响演出流程。

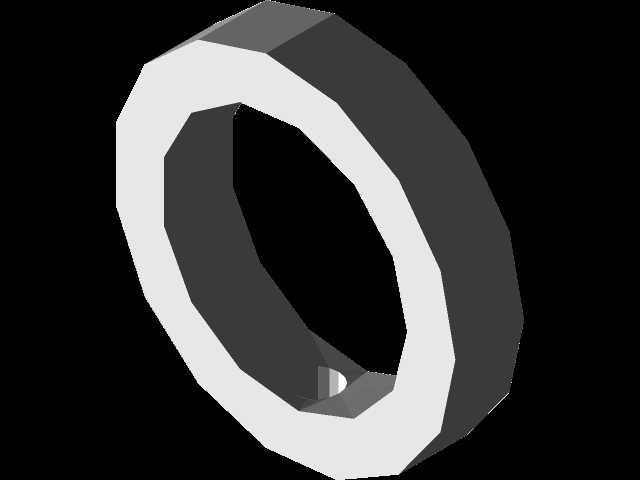

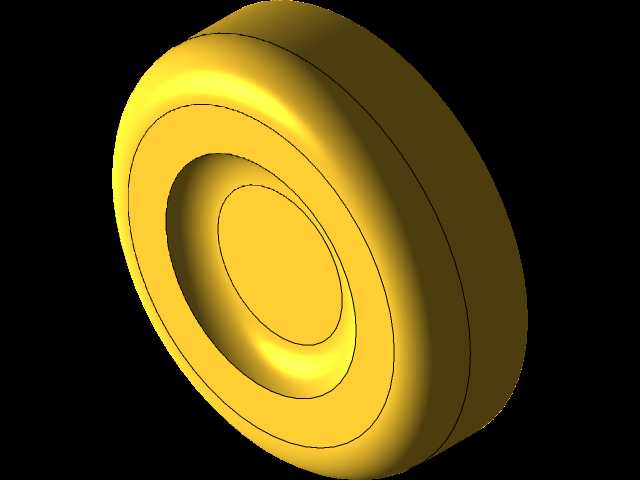

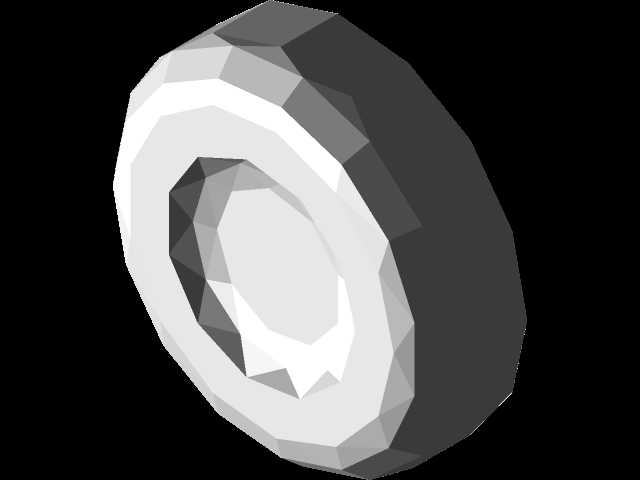

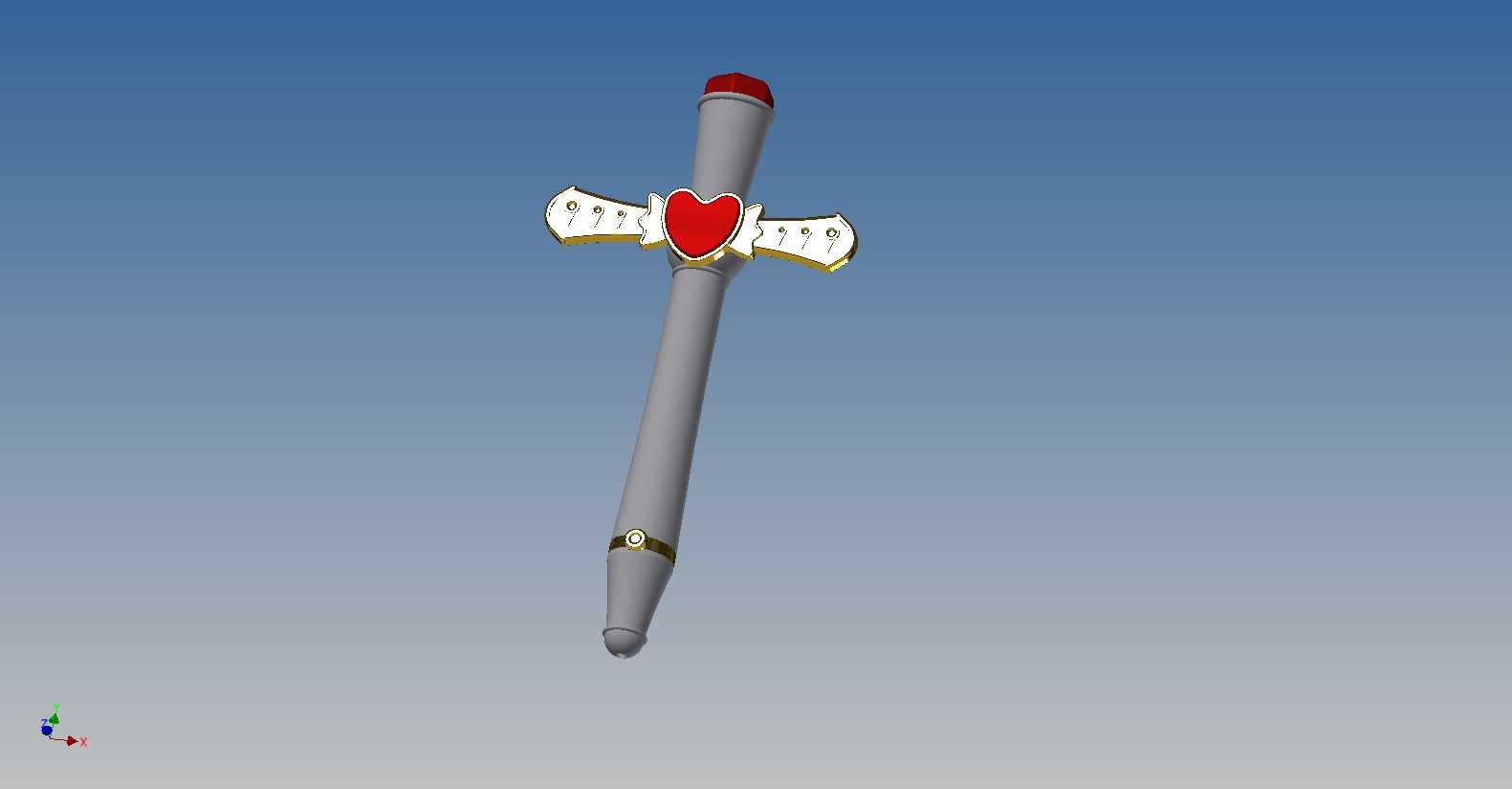

　　从结构设计思路来看，整体采用分段式装配结构，将权杖拆分为握柄段、中部装饰段、顶部端盖三个独立模块，各模块之间采用止口定位加小过盈配合的方式连接，既可以降低3D打印过程中的支撑用量，减少后期打磨处理的工作量，也能在局部部件出现损坏时单独替换，无需整体重新制作。握柄段采用圆柱型主体结构，表面做细微的磨砂纹理处理，直径控制在32mm，匹配绝大多数成年人的手掌握持围度，握柄下部设置一圈环形装饰凸台，凸台宽度8mm，既还原造型的装饰细节，也能在持握时起到限位作用，避免手持过程中权杖向下滑脱。握柄内部做中空处理，壁厚设置为2.5mm，在保证结构刚性的前提下最大限度降低整体重量，中空区域可以根据使用需求内置配重块，调整整根权杖的重心位置，将重心控制在握柄上部三分之一处，持握时不会出现头重脚轻的晃动感。

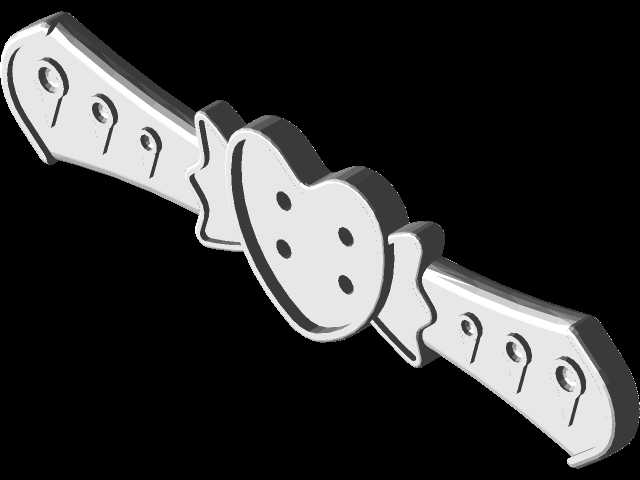

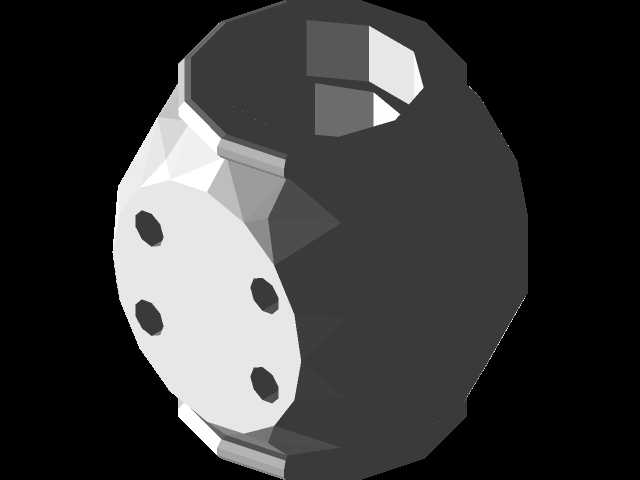

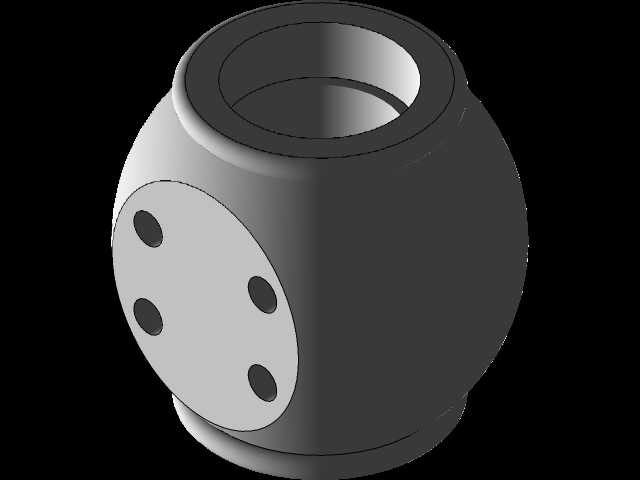

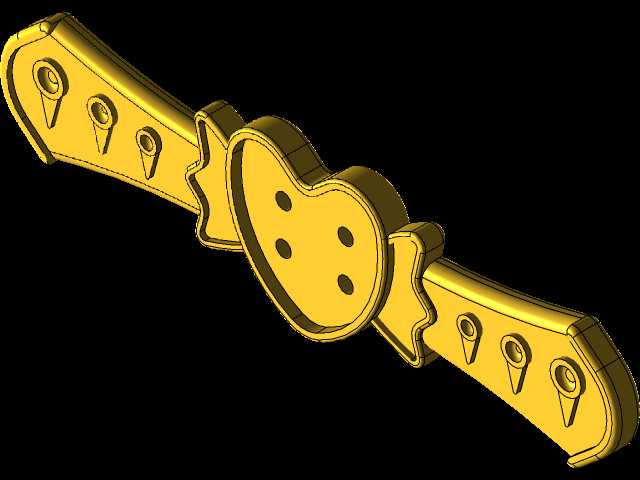

　　中部十字型装饰结构是整个权杖的视觉核心，横向装饰臂与主体握柄垂直连接，连接位置做R3的圆角过渡，避免应力集中造成连接处断裂。横向装饰臂表面的水滴形凹陷纹理采用下沉0.8mm的结构设计，后期上色时可以直接在凹陷区域填充对应色彩，不需要额外做遮罩处理，降低后期涂装的难度。中部的心形装饰件采用独立装配结构，与横向装饰臂之间设置定位卡槽，安装时直接卡入即可固定，不需要额外粘接，既可以保证心形部件的位置精度，也能在运输过程中单独拆卸包装，避免突出部件受挤压断裂。心形部件边缘做0.5mm的倒角处理，避免尖锐边角在使用过程中划伤使用者或者周边人员，符合活动道具的安全使用要求。

　　顶部的红色端盖采用半透明材质的设计预留，结构上与握柄主体采用卡扣连接，端盖内部预留了小型灯组的安装空间，如果使用者需要做发光效果，可以直接在预留位置安装纽扣电池与LED灯组，不需要额外对结构进行二次修改。端盖的曲面弧度经过多次调整，保证从各个角度观察都能呈现饱满的造型效果，不会出现视觉上的扁平感。横向装饰臂的末端做圆弧收边处理，整体向外延伸的长度控制在140mm，单臂长度70mm，既保证造型的视觉比例协调，也不会因为横向尺寸过大，在人员密集的漫展现场剐蹭到周边人员或者展品。

　　从安装边界与尺寸配合来看，整根权杖的总长度控制在380mm，属于手持短杖的尺寸范畴，不需要额外做加长杆结构，收纳时可以直接放入常规的cos道具收纳包中，携带便利性较好。所有装配位置的公差设置参考FDM3D打印的常规精度标准，止口位置的单边间隙设置为0.2mm，既可以保证装配时的顺畅度，也不会出现装配后松动晃荡的问题。所有外露的边缘位置都做了最小R1的圆角处理，没有尖锐的直角结构，一方面是避免打印过程中出现翘边变形，另一方面也是提升使用过程中的安全性。结构设计时充分考虑了不同打印设备的适配性，所有结构的最小壁厚都不小于2mm，最小细节凸起高度不小于1mm，即使是入门级的桌面3D打印机也能完整打印出所有细节，不需要做额外的支撑优化。针对可能出现的跌落场景，在握柄与装饰段的连接位置做了局部加厚处理，壁厚提升至4mm，即使从1.2米的高度正常跌落，也不会出现连接位置断裂的问题，能够满足日常cos活动的使用强度要求。
