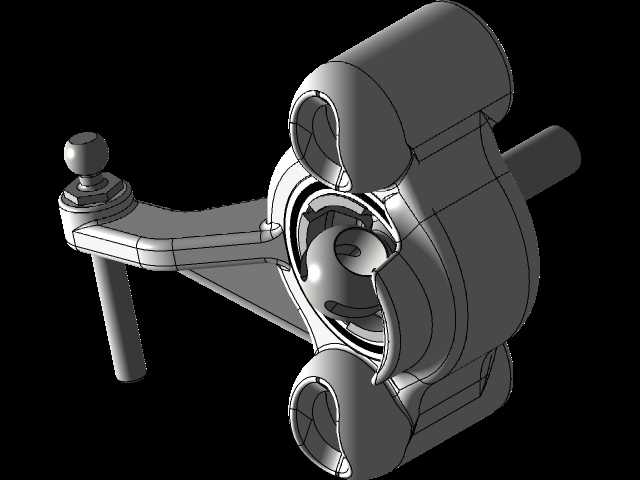

CA6140车床暂停机构圆柱配合组件结构

项目分类:机床 发布时间:2024-03-14 ID:743866
  • CA6140车床暂停机构圆柱配合组件结构
  • CA6140车床暂停机构圆柱配合组件结构

  在普通卧式车床的操作逻辑里,进给暂停功能是保障加工精度、避免撞刀事故的核心辅助结构,这套圆柱配合组件正是CA6140车床暂停机构里的关键执行部件,日常加工中不管是中途测量工件尺寸、清理切屑,还是调整进给参数,都需要这套结构快速切断进给传动链,让刀架保持当前位置不发生窜动。从实际装配场景来看,这套组件安装在溜板箱的传动分支路径上,大直径圆柱件是固定在箱体上的定位止动座,小直径带圆弧端头的圆柱件是可轴向滑动的止动销,两者的同轴度公差控制在0.02mm以内,才能保证动作时无卡滞、接合时无间隙。设计阶段首先要考虑的是频繁动作下的耐磨性能,两个圆柱件的配合面都做了表面淬火处理,硬度达到HRC45-50,配合间隙选的是H7/g6的间隙配合,

  既保证滑动顺畅,又不会因为间隙过大导致止动时出现位置偏移。从外形尺寸边界来看,大直径圆柱的外径是65mm,轴向厚度22mm,安装时通过端面的两个定位销孔固定在溜板箱内壁的安装凸台上,凸台的加工平面度要求不大于0.01mm,避免安装后圆柱端面倾斜导致止动销偏磨;小直径圆柱的外径是32mm,总行程12mm,端头的圆弧半径是16mm,和大圆柱端面上的弧形止动槽完全贴合,接合时的接触面积能达到85%以上,保证止动时可以承受进给传动链传来的最大扭矩,不会出现打滑移位。实际使用中,当操作者按下暂停手柄时,杠杆机构会推动小直径圆柱轴向移动,让端头圆弧卡入大圆柱的止动槽内,直接锁死进给传动的输出齿轮,此时光杠的转动不会传递到刀架进给丝杠上,

  刀架就会停在当前位置;松开手柄后,复位弹簧会把小圆柱推回原位,传动链恢复连通,刀架可以继续按照设定的进给量移动。这套结构的设计没有采用复杂的棘轮或者摩擦片结构,就是靠两个圆柱件的刚性配合实现止动,故障率极低,日常维护只需要定期在配合面涂抹少量锂基脂,就能保证长期动作可靠。很多新手在做车床维修建模的时候,容易忽略两个圆柱件配合面的圆弧吻合度,要么把止动槽的圆弧半径做的和销头半径不一致,导致接触面积不足,止动时出现点接触压伤配合面,要么把同轴度公差放的太宽,导致滑动时出现别劲,手柄按下去卡滞弹不回来。还有安装边界的问题,大圆柱的安装端面到溜板箱内壁的距离是固定的18mm,建模时如果忽略了安装垫片的0.5mm厚度,

  就会导致装配后止动销的行程不够,按到底也卡不住止动槽,暂停功能失效。另外小圆柱的尾端是和杠杆机构连接的,连接槽的宽度是8mm,深度5mm,建模时要保证槽的对称度和圆柱轴线重合,不然杠杆推动时会产生侧向力,加速圆柱导向面的偏磨。从加工工艺的角度看,两个圆柱件都采用45号钢毛坯车削成型,大圆柱的止动槽是在车床上用成型刀一次车出,保证圆弧轮廓度,之后做淬火处理再磨外圆和端面;小圆柱的端头圆弧也是车削成型,淬火后磨外圆,最后铣出尾端的连接槽,所有锐边都做了0.5mm的倒角,避免装配时割伤密封件和操作人员。这套结构虽然看起来只是两个简单的圆柱件,但在整个车床的进给系统里起到的作用非常关键,很多车床出现进给窜动、暂停时刀架滑移的问题,大多都是这套配合组件磨损后间隙过大导致的,建模时把各个配合尺寸、形位公差、安装边界做准确,才能给后续的维修替换、机构优化提供可靠的三维数据支撑,不用反复去现场测绘核对尺寸,减少维修停机的时间。
