机床用多孔异形安装连接板结构设计

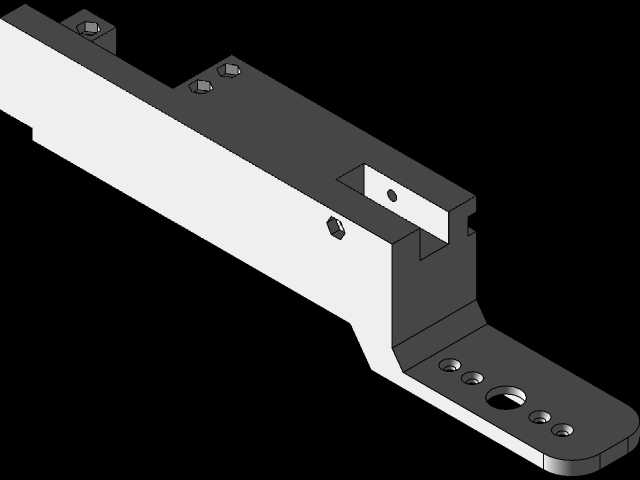

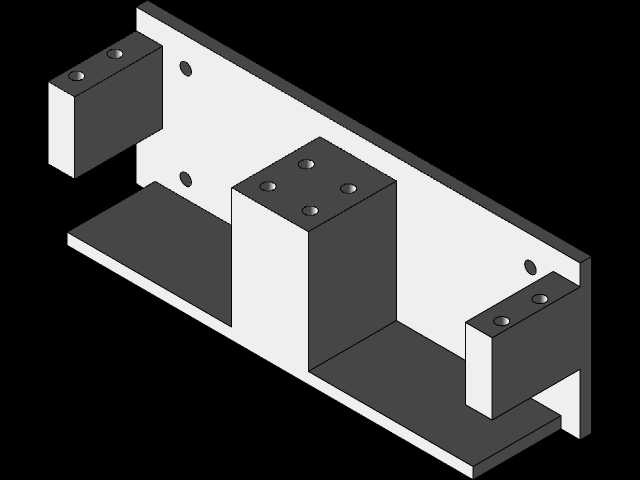

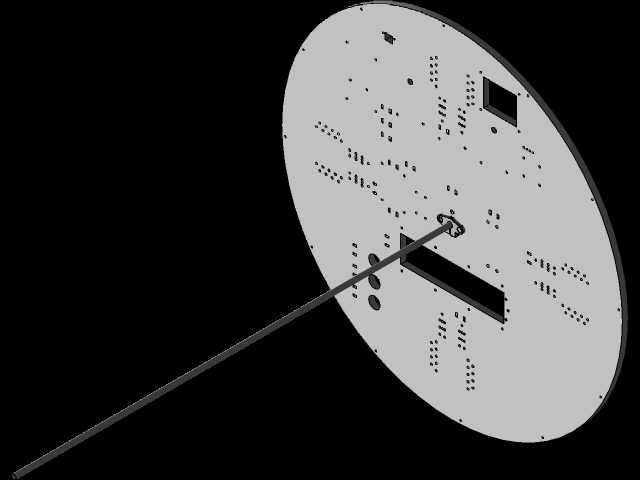

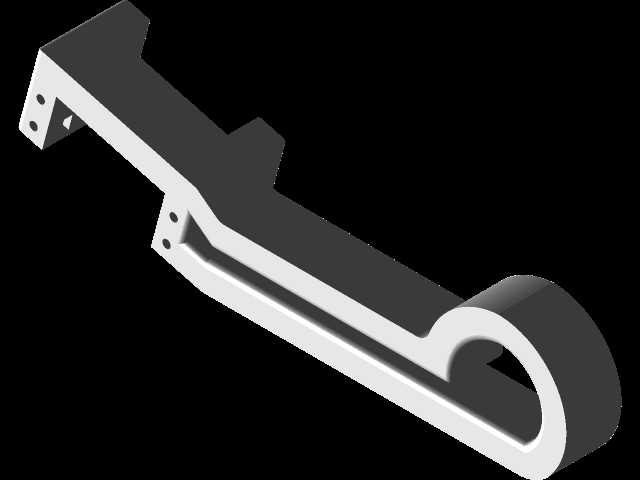

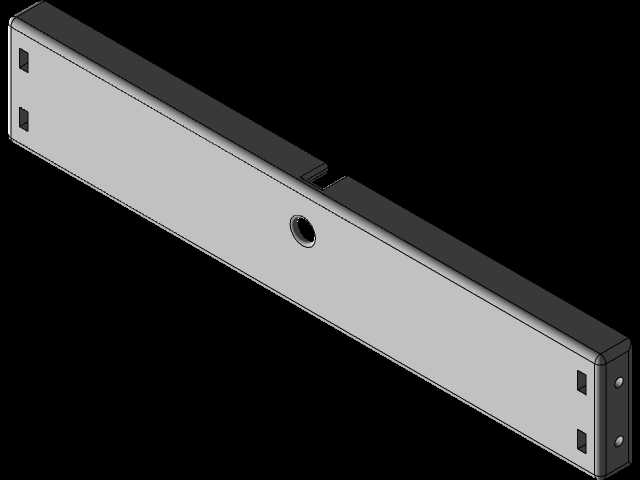

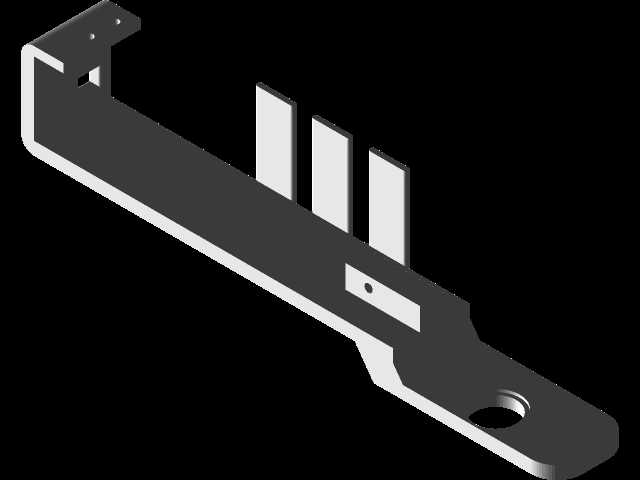

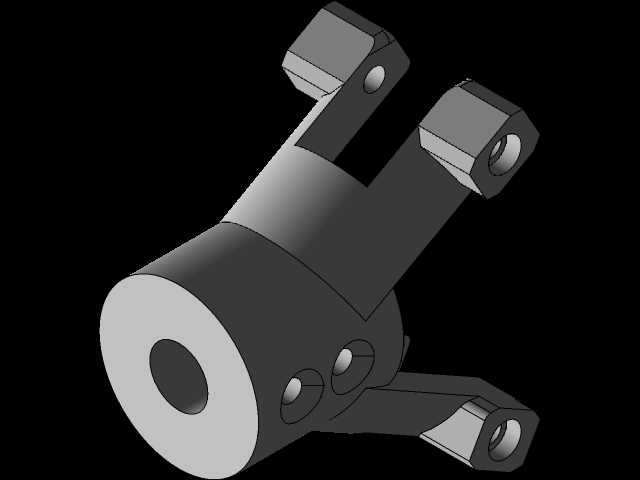

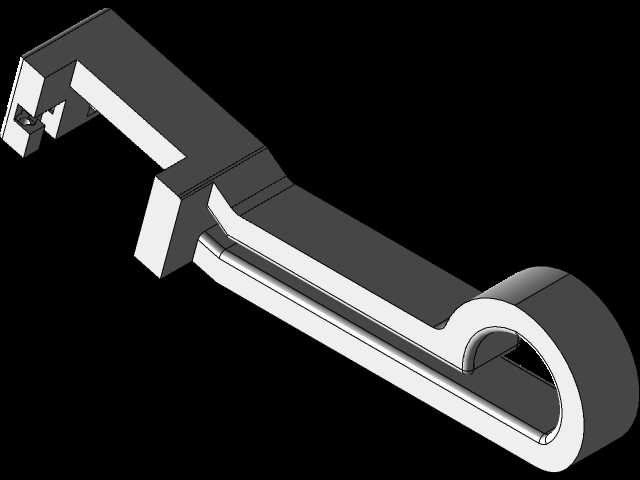

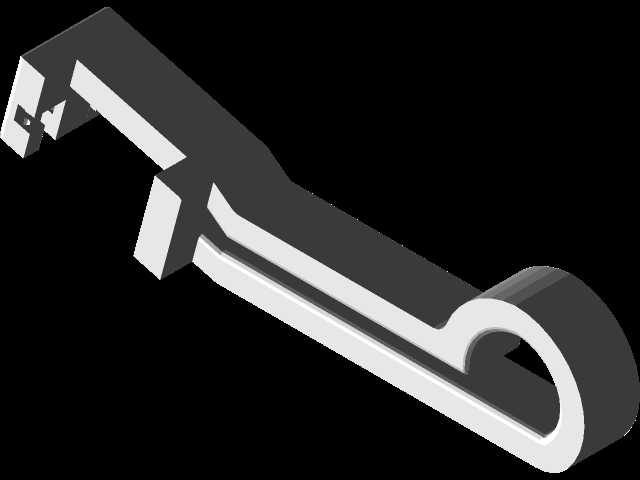

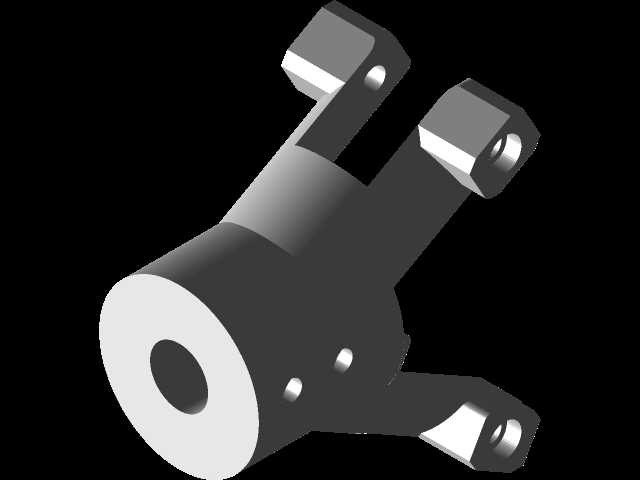

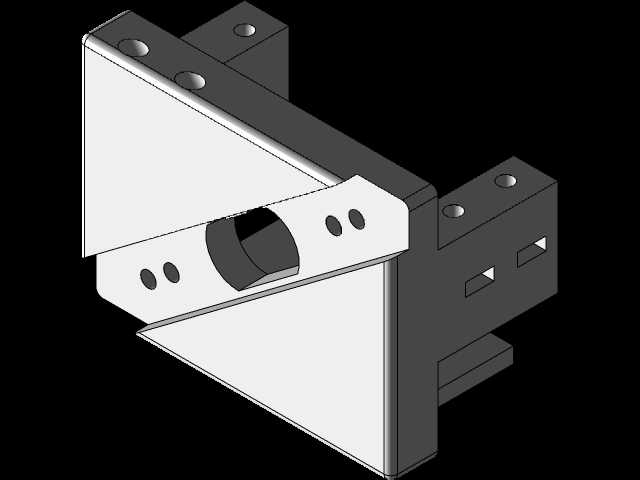

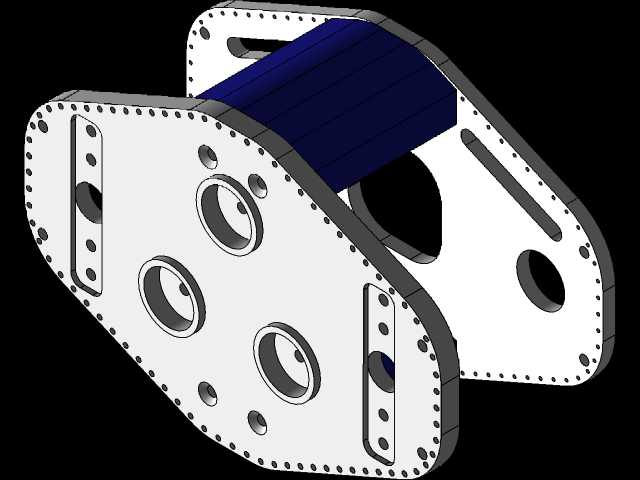

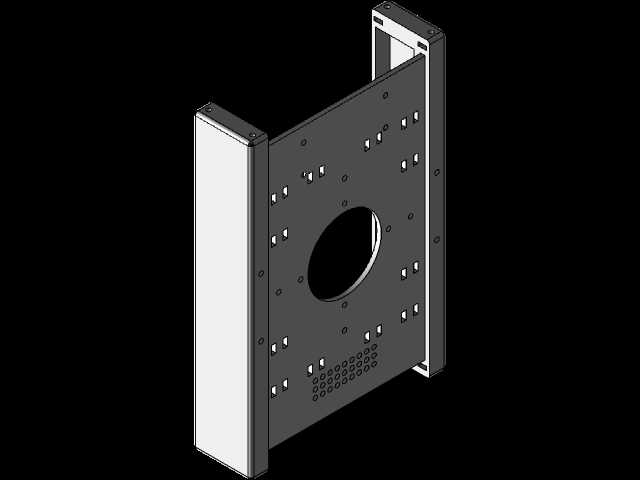

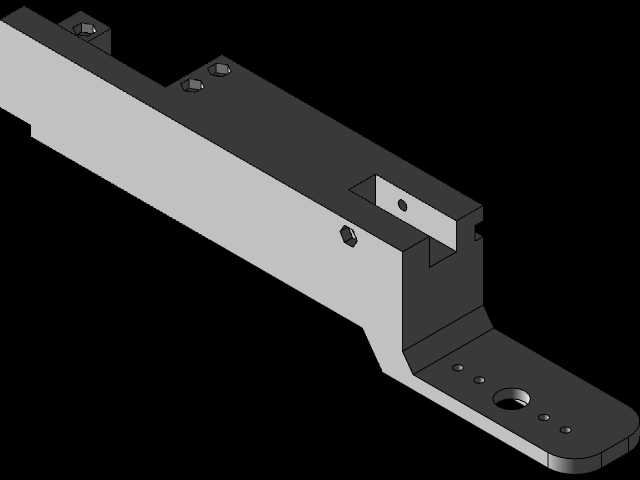

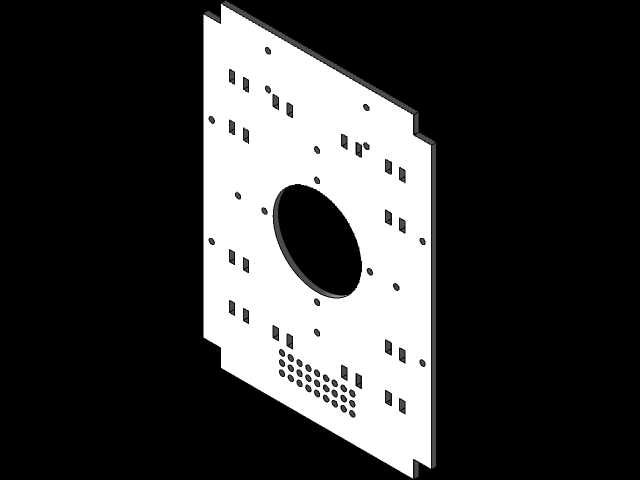

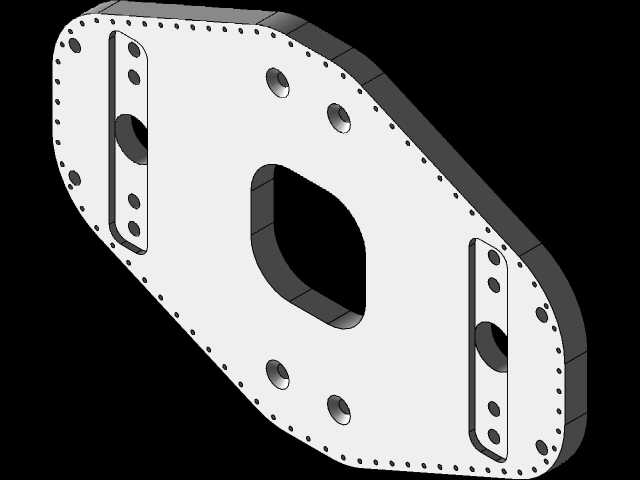

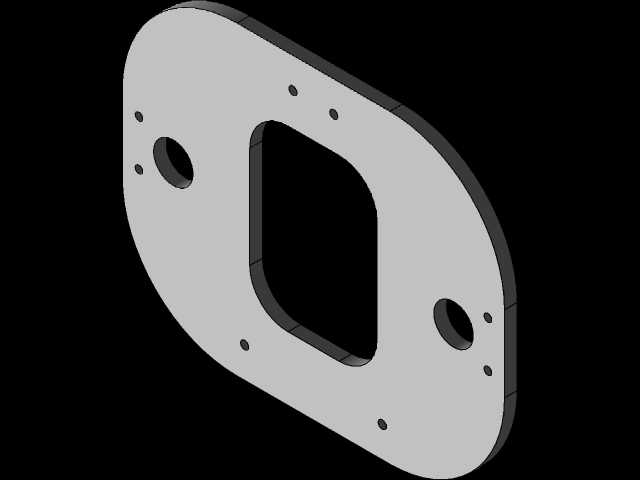

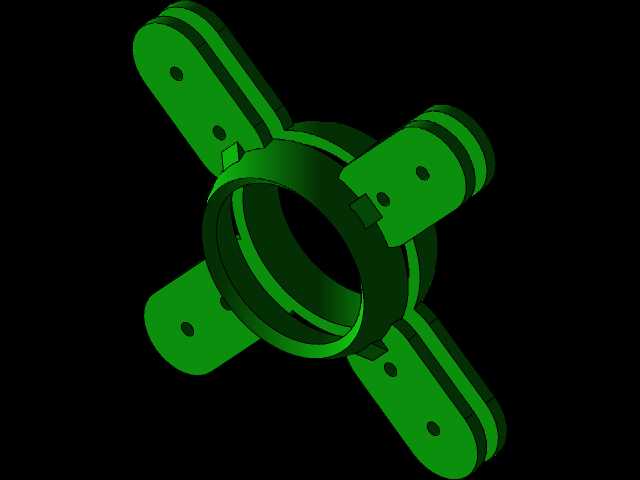

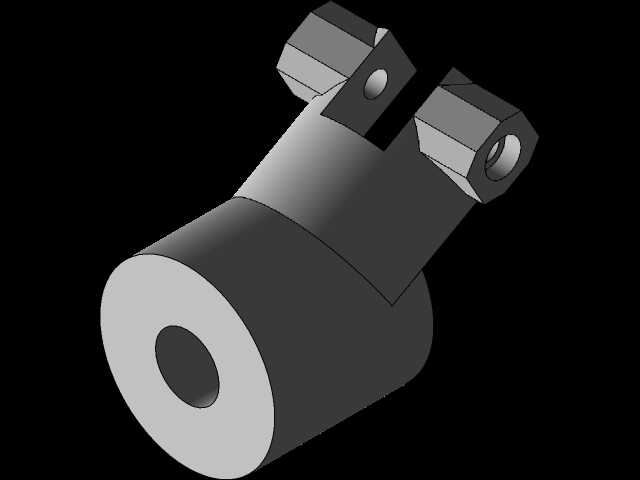

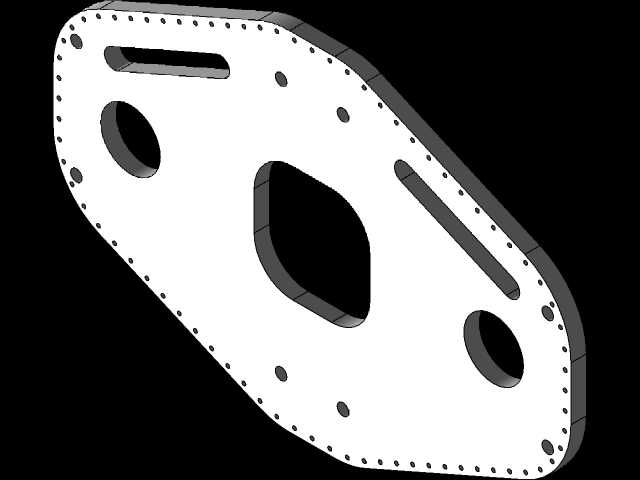

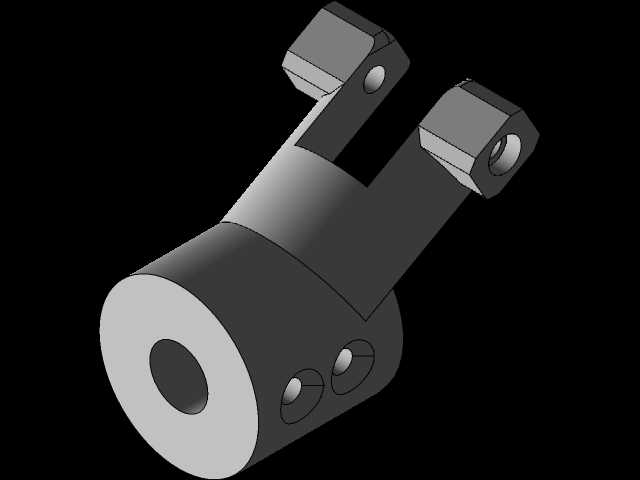

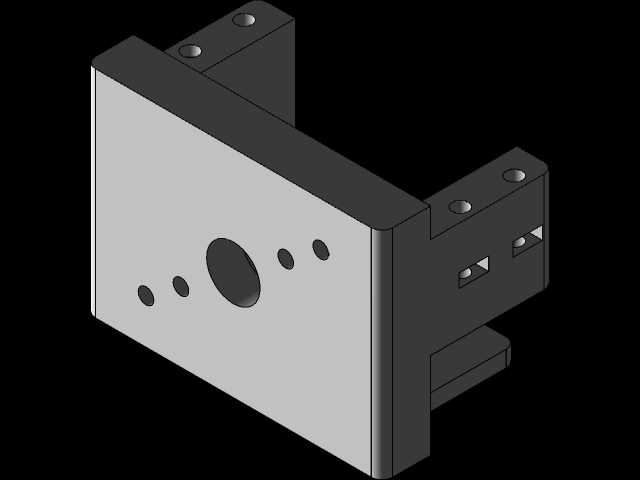

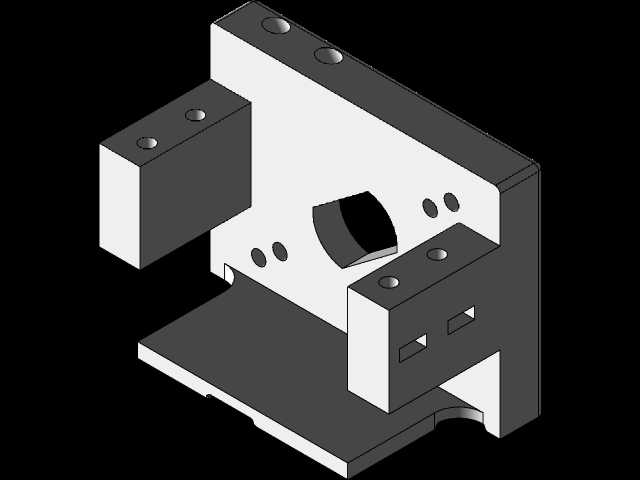

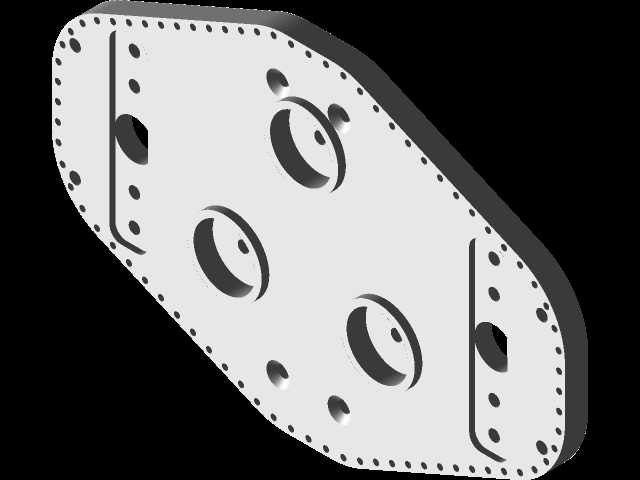

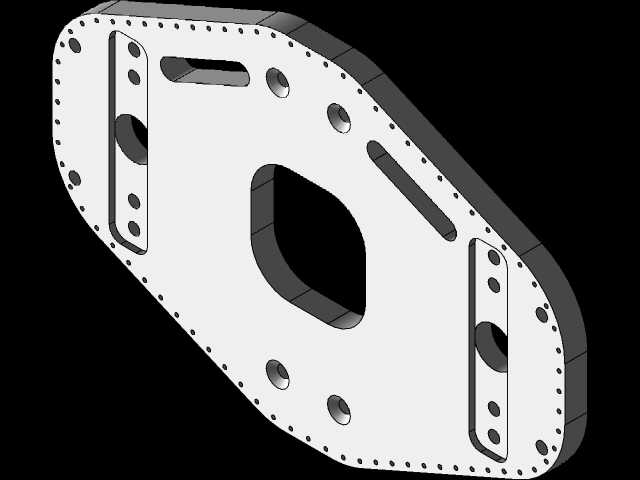

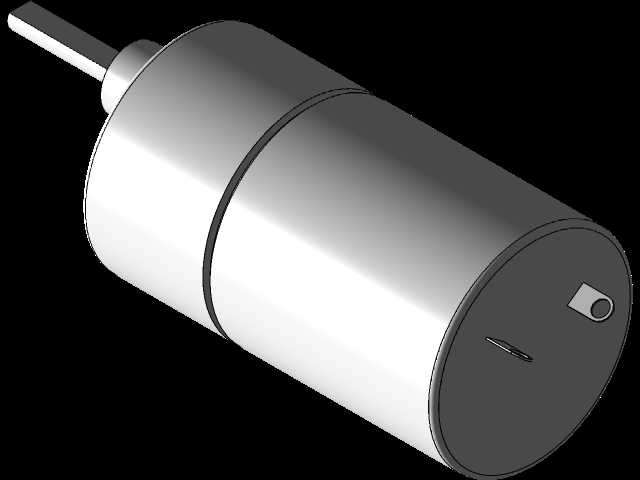

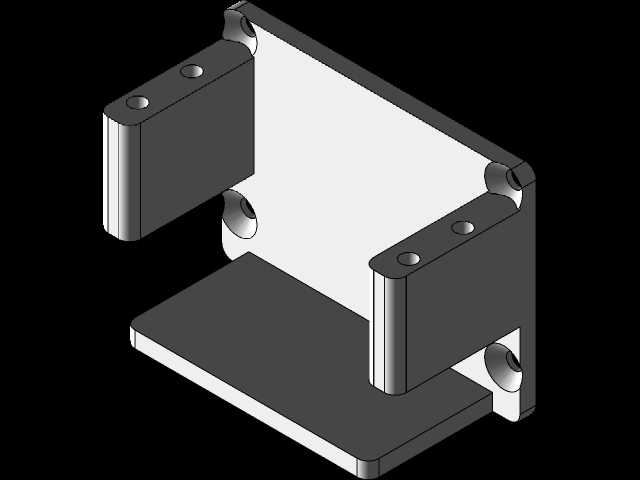

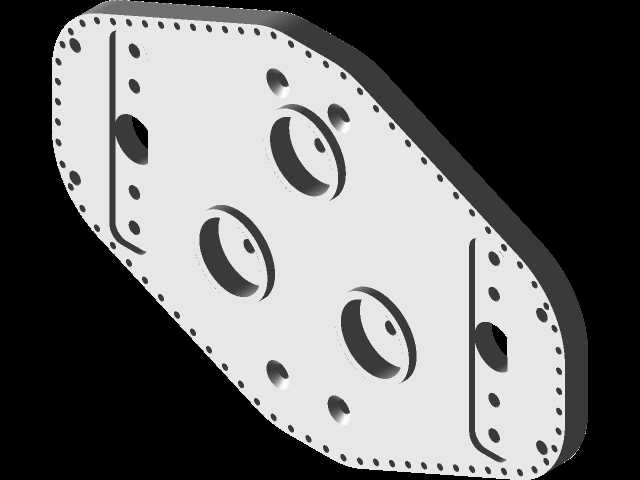

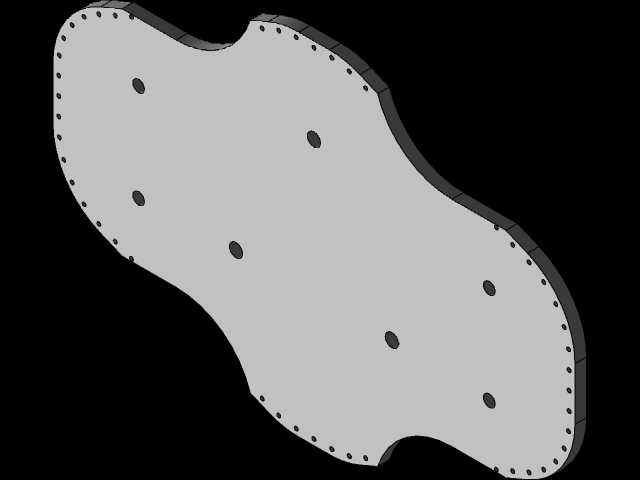

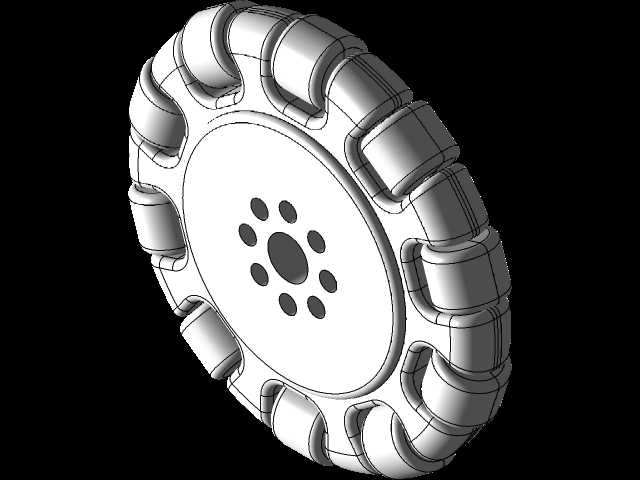

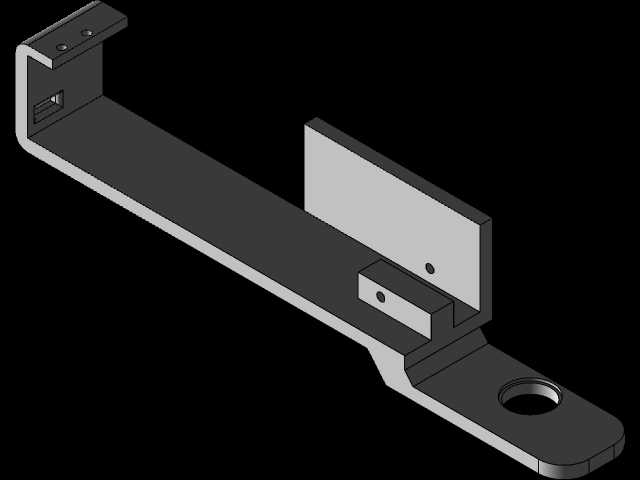

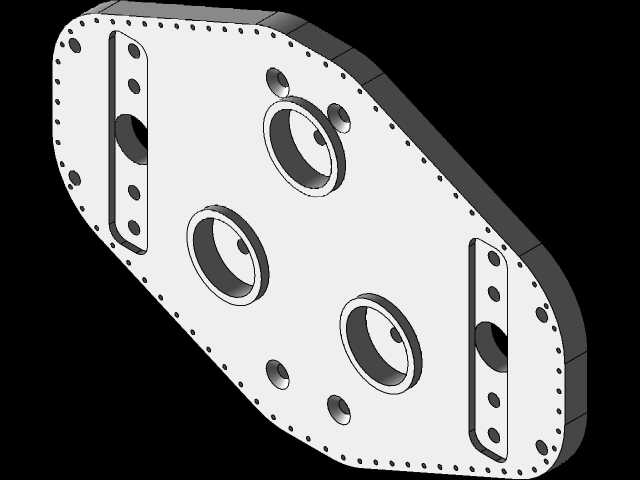

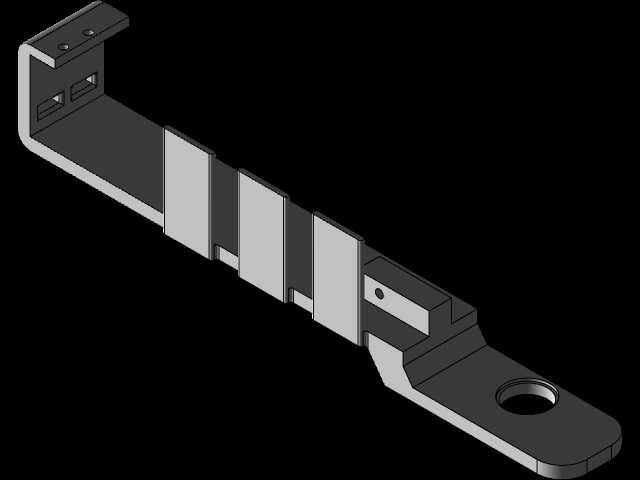

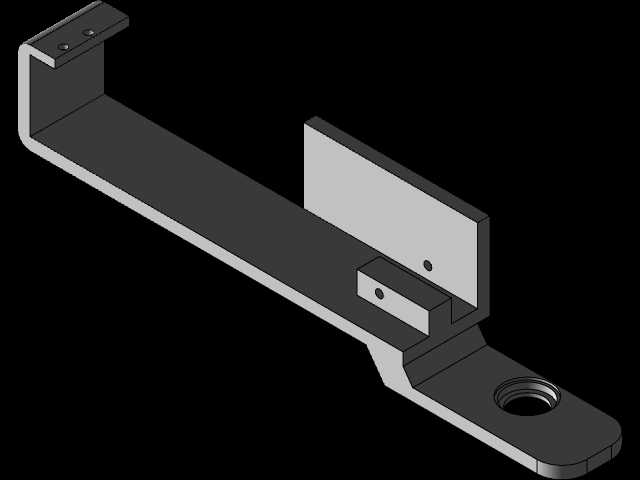

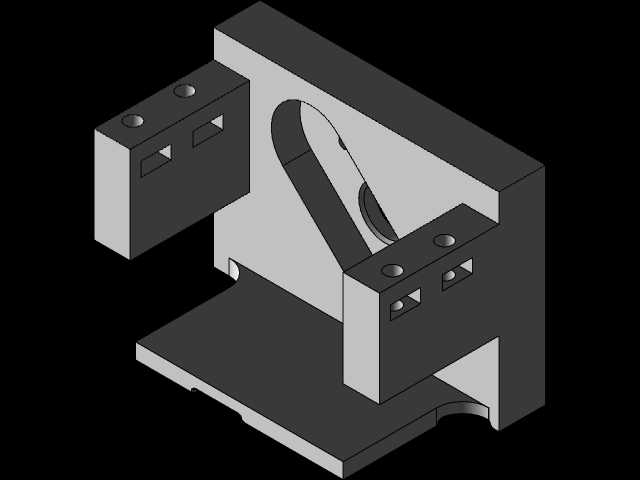

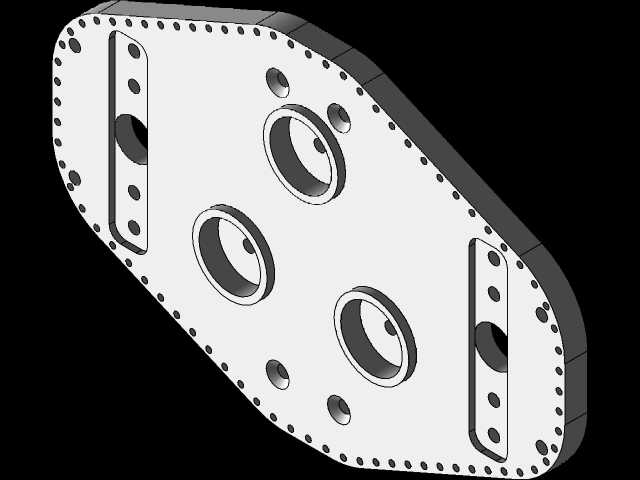

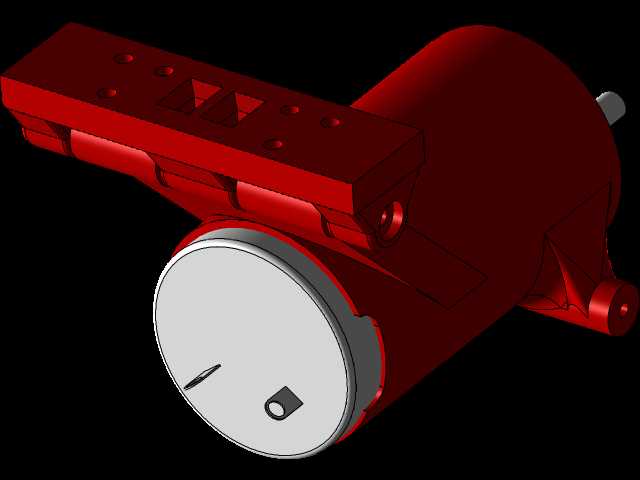

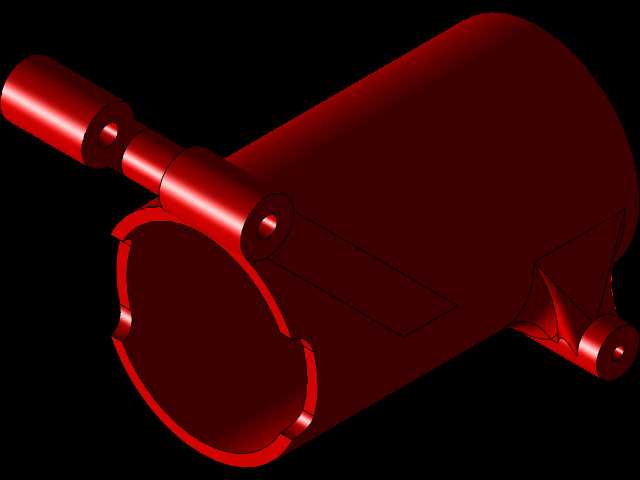

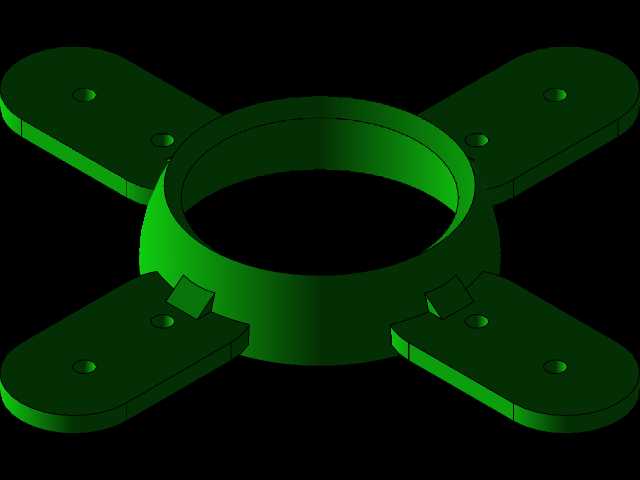

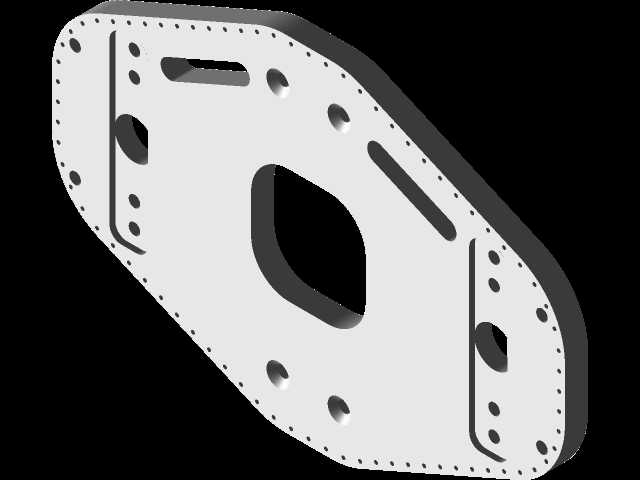

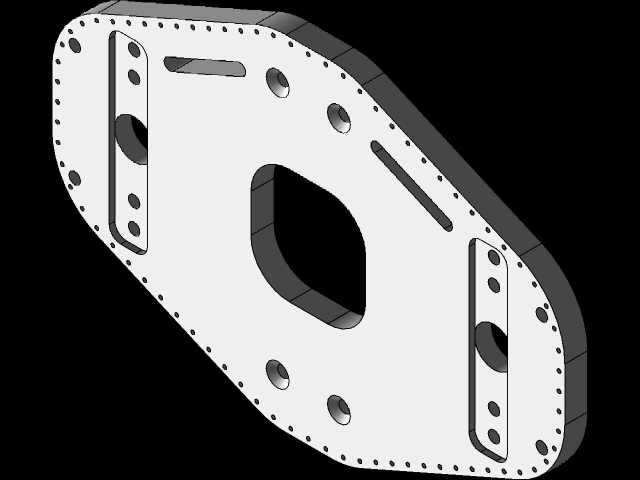

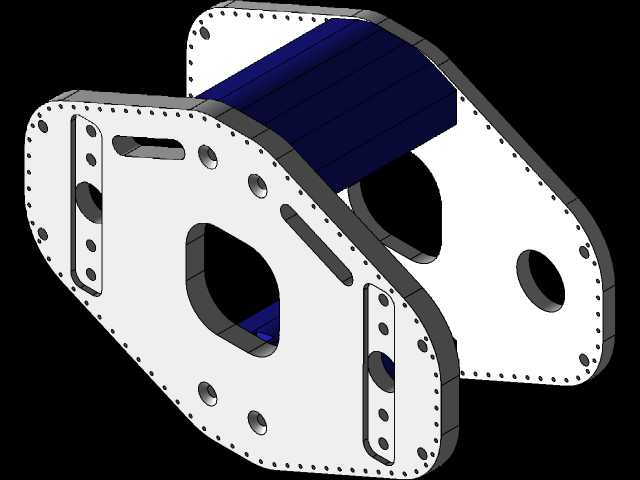

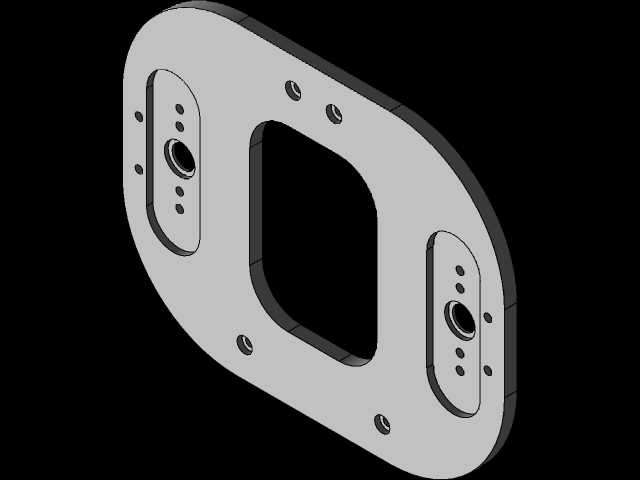

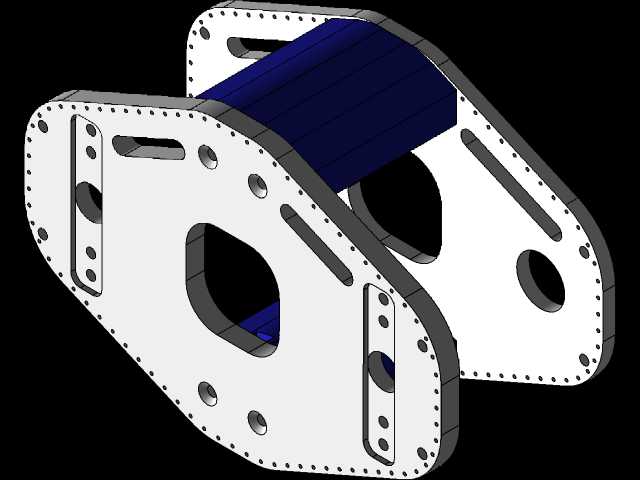

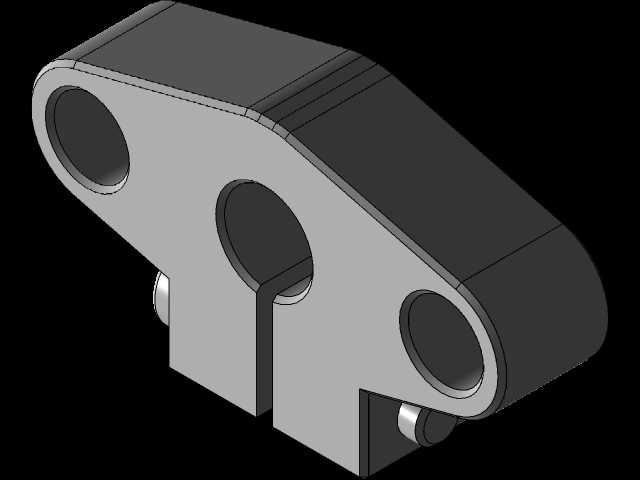

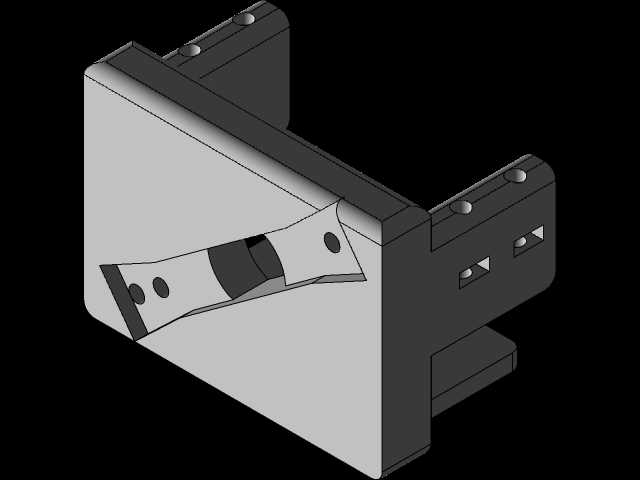

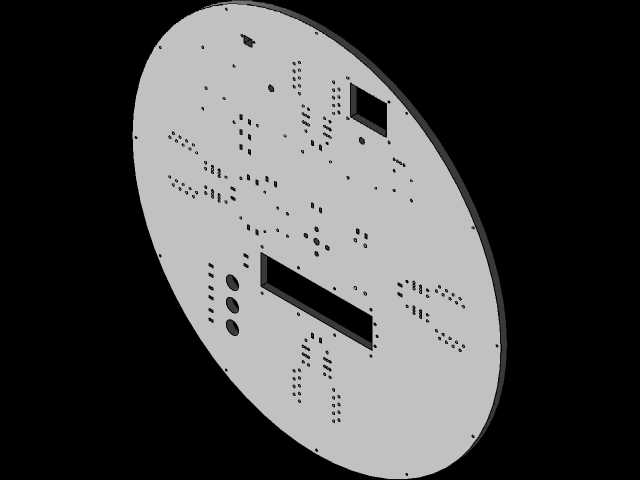

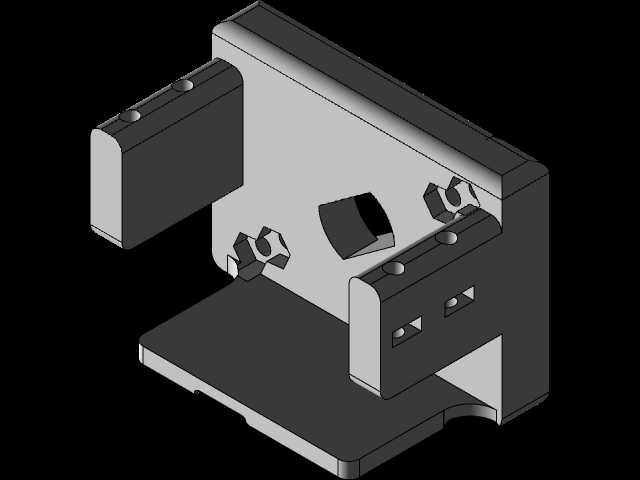

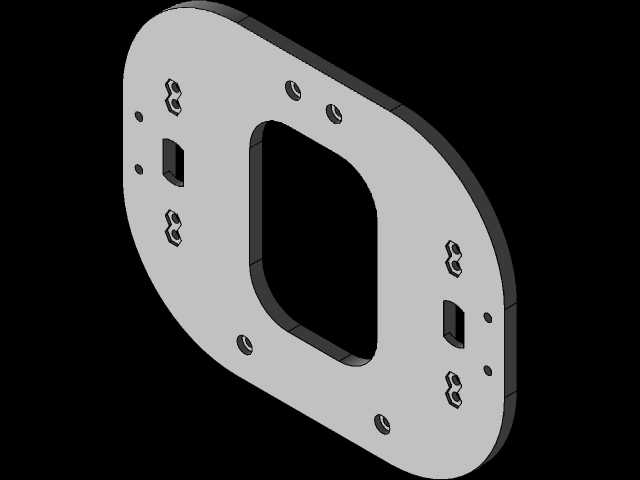

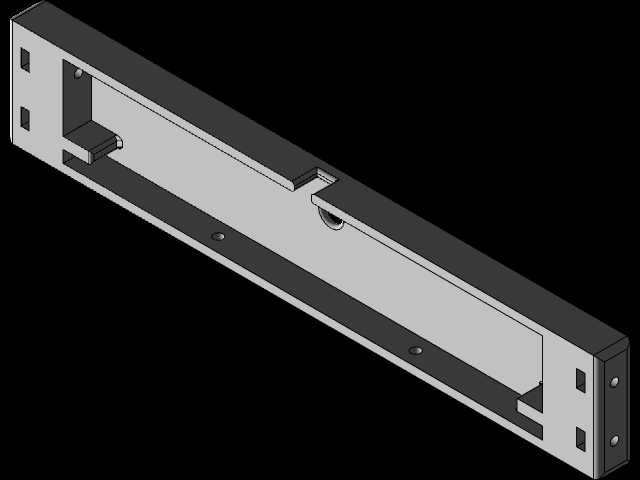

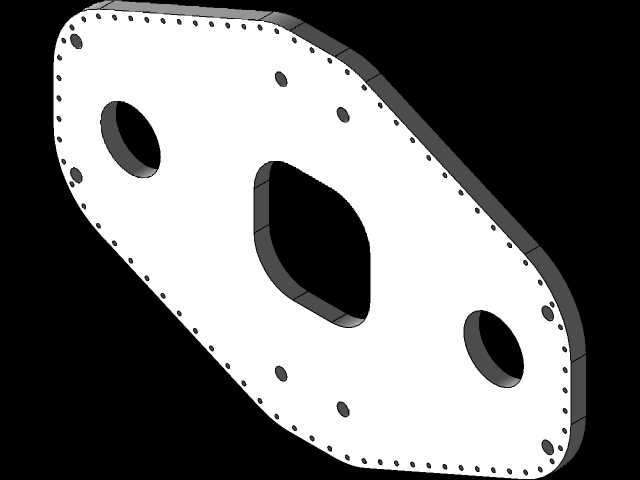

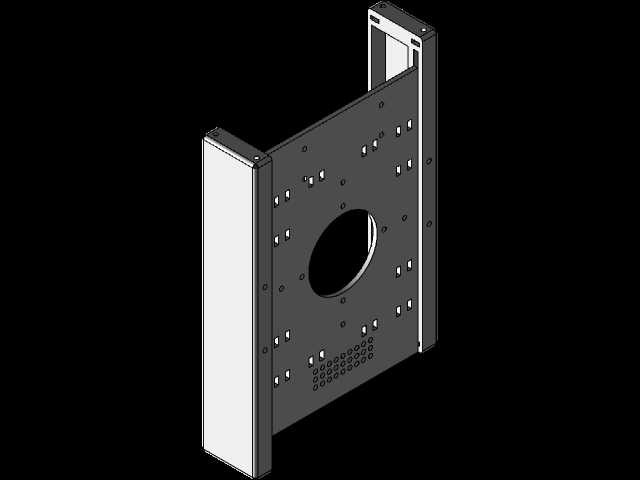

　　这款异形多孔安装板是机床传动与执行端连接的核心承载构件，主要应用于普通车床溜板箱与进给机构的衔接部位，也可适配同规格自动化改造设备的执行单元安装场景，承担部件定位、载荷传递、运动轨迹约束的多重作用。从实际使用场景来看，该构件安装在机床床身与溜板的结合区域，上方承接进给驱动组件的输出端，下方连接刀架滑移的导向支座，周边密布的安装孔位用于和床身导轨侧的定位基准面锁紧，板体上开设的三个不同直径的圆形通孔，分别用于穿过进给丝杠、润滑管路以及位置检测传感器的走线，两个长条形腰型孔则是为了适配安装时的位置微调需求，抵消床身铸造加工带来的基准面公差，保证装配后传动部件的同轴度符合设计要求。设计阶段首先围绕安装边界做了尺寸校核，

　　板体外轮廓采用不规则多边形设计，完全贴合床身安装面的预留空间，最大外轮廓长度控制在320mm范围内，宽度最大处为180mm，板体整体厚度为12mm，既保证足够的抗弯刚度，又不会过多占用溜板的滑移行程空间。孔位排布阶段优先考虑了装配工艺性，周边的螺纹安装孔采用等间距与不等间距结合的排布方式，在受力集中的拐角区域加密孔位，降低板体受交变载荷时的连接松动概率，腰型孔的长度设置为18mm，调节范围覆盖床身安装面的最大形位公差，装配时无需额外修磨安装面即可完成定位。板体上的大直径圆孔做了翻边强化处理，因为丝杠穿过该孔时会传递轴向进给载荷，翻边结构可以提升孔位周边的结构强度，避免长期受载后出现孔位变形导致的丝杠卡滞问题，

　　中小直径的圆孔边缘做了倒角处理，既方便管路和线缆穿过时不会划伤外壁，也能去除机加工后的毛刺，符合装配安全要求。从结构受力角度分析，该板体在工作状态下主要承受进给方向的轴向推力、刀架切削时传递的径向切削力，以及快速移动时的惯性冲击载荷，因此在轮廓拐角处都做了R5的圆角过渡，避免应力集中导致的板体开裂，板体背面设计了0.5mm深度的定位止口，和床身基准面配合时可以快速完成初定位，减少装配时的找正时间。实际建模过程中，先根据机床总装图的安装边界绘制外轮廓草图，再逐一确定各个功能孔的位置坐标，对孔位周边的应力集中区域做了局部加厚的隐性处理，也就是在板体背面对应位置设置了2mm高度的加强凸台，不会影响正面其他部件的安装，

　　同时能提升局部承载能力。腰型孔的位置特意避开了板体的主受力筋方向，不会因为开设调节孔削弱板体的整体刚度，所有安装孔的螺纹深度都控制在1.5倍孔径，既保证足够的螺纹连接强度，又不会因为螺纹过深导致加工时出现丝锥断裂的问题。该构件的加工工艺适配普通铣床和数控钻床的加工流程，外轮廓可以通过铣削一次成型，孔位加工可以采用钻模定位批量加工，适合机床备件的批量生产，也能满足设备维修时的单件替换需求，安装时只需要通过止口定位，穿入连接螺栓后调整腰型孔的位置保证丝杠同轴度，再按对角顺序锁紧螺栓即可完成装配，后期维护时拆卸也十分方便，不需要拆解周边的其他关联部件。
