带标识立柱的方形基座结构设计

　　日常做非标工装、小型设备定位台的时候，经常会遇到需要兼顾标识展示与工件定位的基座需求，这次的结构就是针对这类场景做的整合设计。先从实际使用场景说，这类结构常应用在车间工位的工件定位载台、小型检测设备的基准底座、桌面型工装的安装基座上，不需要额外加装标识牌，直接把工位编号、操作提示或者品牌标识做在基座侧面，能避免后期粘贴铭牌脱落、错位的问题，同时顶面的立柱可以直接作为工件定位的基准销，省去额外装配定位柱的工序。

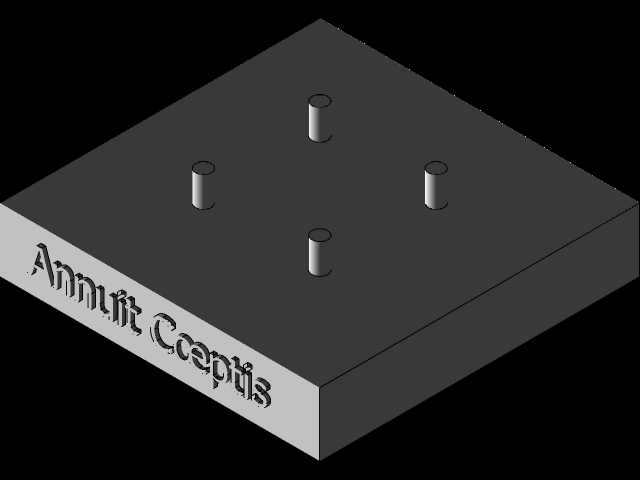

　　从功能特性来看，整个基座采用一体化方块结构，没有多余的外伸部件，放置在工作台面上时稳定性足够，四个角做了微小的倒角处理，避免搬运、安装过程中锐边划伤操作人员，也能减少磕碰导致的基座边缘变形。顶面的四根圆柱凸台高度统一，圆柱的外径公差按照h7级精度设计，能够直接和工件上的预制定位孔配合，定位重复精度可以控制在0.02mm以内，满足普通工装的定位需求；圆柱根部做了0.5mm的圆角过渡，避免应力集中导致立柱受侧向力时从根部断裂，也能减少工件安装时孔位与立柱根部的干涉。侧面的标识采用凹陷刻字的结构，字深控制在0.8mm，既可以直接填充油漆做标识，也能避免凸起的字体在搬运过程中被磨平，字体选择了无衬线的粗体字形，小字号下也能清晰识别，不会因为加工走刀导致字体笔画粘连。

　　设计思路上没有采用分体式的立柱装配结构，主要是考虑到小尺寸基座的装配误差会直接影响定位精度，一体化加工的话，只要一次装夹就能完成顶面、立柱、侧面刻字的全部加工，不需要二次装夹找正，加工效率更高，也不存在立柱装配后的松动问题。基座的底面做了0.1mm的内凹设计，只有四周的边框与安装面接触，即使安装台面存在微小的平面度误差，也能保证基座放置平稳，不会出现翘动的情况；如果需要固定在台面上，也可以在底面预留沉头孔的加工余量，使用者可以根据实际安装需求自行打孔，不会破坏基座的整体结构强度。

　　尺寸边界方面，整个基座的长宽尺寸控制在120mm120mm，整体高度25mm，属于小型桌面级基座的常规尺寸，适配大多数小型工件的定位需求；四根定位柱的中心距按照90mm90mm对称分布，距离基座边缘的距离均匀，受力时基座的载荷分布更均衡，不会出现单侧受力过大导致基座倾斜的情况；定位柱的直径设计为8mm，是工装定位销的常用直径规格，适配绝大多数预制孔的工件，不需要额外定制非标尺寸的配套衬套。侧面刻字的区域距离基座底面10mm，距离顶面8mm，刻字区域的宽度覆盖基座侧面的大部分区域，即使站在工位旁1米左右的位置，也能清晰识别上面的文字内容。

　　实际使用的时候，这个基座既可以单独作为小型工件的定位载台，配合快速夹钳使用完成工件的钻孔、打标等工序，也可以作为大型设备的附件安装基准，在上面加装传感器、小型气缸等部件，侧面的标识可以直接标注工位的功能编号、操作注意事项，不需要额外制作铭牌支架。结构整体没有薄壁、深槽等难加工的特征，普通的数控铣床就能完成全部加工工序，加工成本低，后期维护也很方便，如果立柱出现磨损，直接在原位置重新铣削更换衬套就能继续使用，不需要整体更换基座，能降低工装的长期使用成本。
